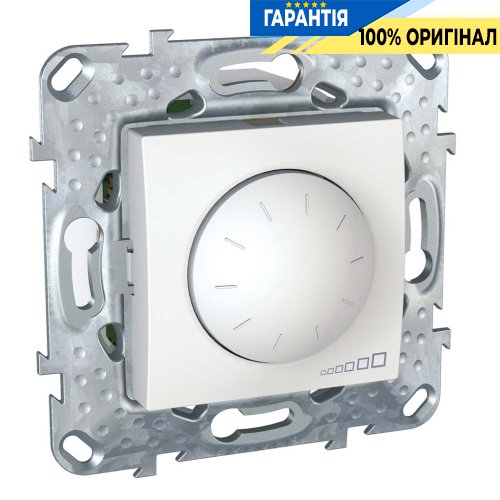

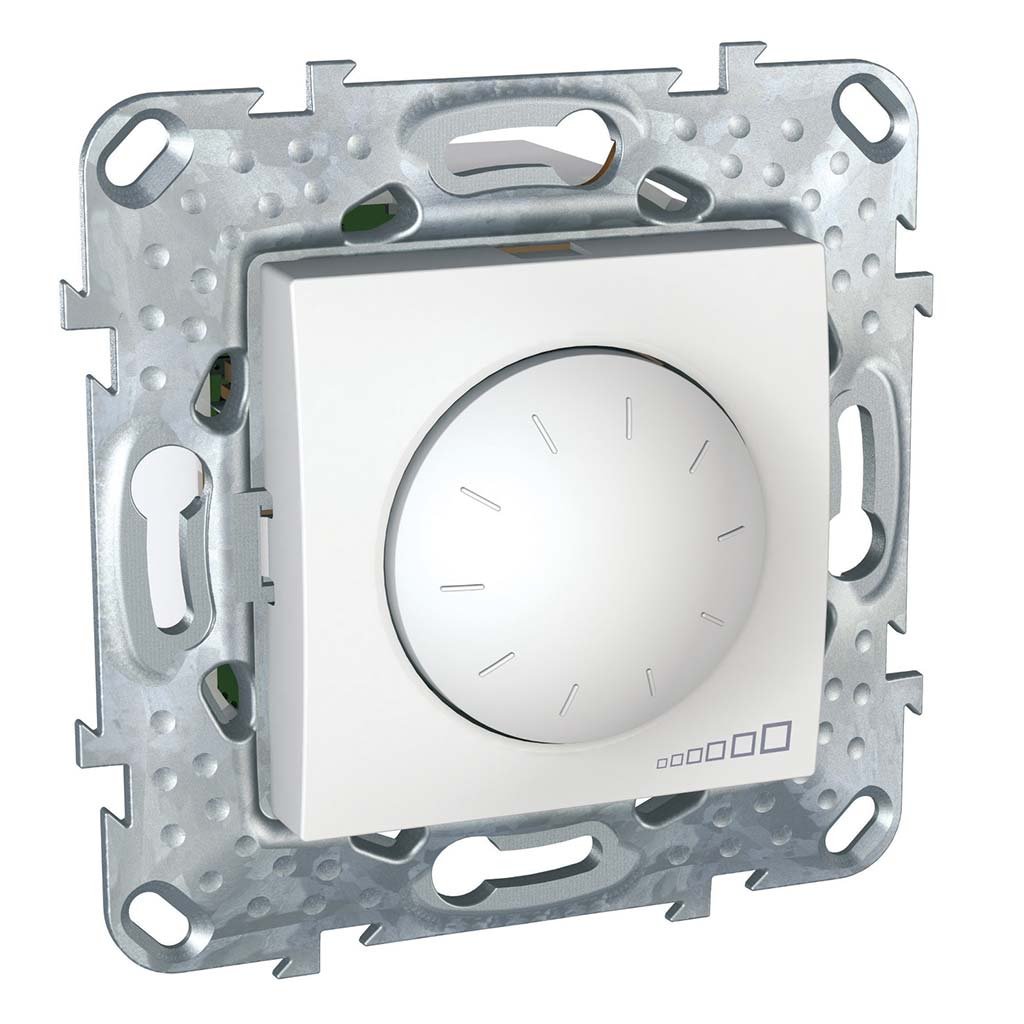

Димер поворотно-натискний універсальний (для LED) Unica Schneider Electric MGU5.513.18, білий

Універсальний вставною поворотний димер для всіх типів навантаження, в тому числі і led.
За допомогою універсального поворотно-натискного діммера з підтримкою світлодіодних ламп можна включати і регулювати омічним, індуктивним і емкостним навантаженням. Такий светорегулятор (димер) автоматично розпізнає з'єднані навантаження. Він захищений від перевантаження, короткого замикання, перегріву і має функцію плавного пуску. Є можливість установки діапазону регулювання яскравості і налаштування робочого режиму димировання (відсічення фази по задньому фронту або відсічення фази по передньому фронту).

Важливо знати:

• Завжди використовуйте пристрій відповідно до наведених технічних характеристик.
• Можливо пошкодження приєднаних димерів при підключенні комбінованого навантаження одночасно (індуктивної та ємнісної).
• Димер розрахований на синусоїдальну напругу мережі.
• Якщо використовуються трансформатори, підключайте до димерам тільки регульовані трансформатори.
• Светорегулірованіе розеток заборонено.
• Ризик перевантаження і підключення невідповідних димерів занадто високий.
• Якщо клема використовується для послідовного підключення, механізм повинен бути захищений автоматичним вимикачем на 10А.

Налаштування пристрою

Діапазон регулювання

Діапазон регулювання підсвічування при необхідності можна налаштувати під діапазон регулювання яскравості ламп різних виробників.

Налаштування діапазону регулювання пристрою

1. Встановіть потенціометр в положення MIN або MAX.
2. Утримуйте мікровимикач натискує протягом 5 секунд (лампочка загориться на короткий час).
3. Поверніть поворотну ручку до бажаної мінімальної або максимальної яскравості.
4. Натисніть і відразу ж відпустіть мікровимикач. Обрана яскравість зберігається як мінімальна або максимальна яскравість і режим настройки закривається.

Робочий режим

За замовчуванням димер налаштований на режим RC. Димер розпізнає з'єднані навантаження автоматично; тим не менш, це може викликати збої в деяких лампах (див. характеристики виробника ламп). В цьому випадку можна налаштувати робочий режим.

Перемикання робочого режиму димировання в режим RL LED

1. Встановіть потенціометр в положення RL (LED).
2. Утримуйте мікровимикач натискує протягом 5 секунд (лампочка загориться на короткий час).

< Робочий режим переключиться в «відсічення фази по передньому фронту для світлодіодних ламп» (режим RL LED), а мінімальне і максимальне значення яскравості будуть скинуто.
В робочому режимі «відсічення фази по передньому фронту для світлодіодних ламп» (режим RL LED) можна підключати світлодіодні лампи тільки до 10% максимальної дозволеної навантаження підсвічування.

Робота з пристроєм

• Натисніть поворотну ручку: підключення лампи включаться або вимикаються.
• Поверніть поворотну ручку за годинниковою стрілкою або проти годинникової стрілки: яскравість підключених ламп збільшиться чи зменшиться.

Повернення до режиму за замовчуванням – RESET

1. Встановіть потенціометр в положення RESET.
2. Утримуйте мікровимикач натискує протягом 5 секунд (лампочка загориться на короткий час).

Робочий режим переключиться в «відсічення фази по задньому фронту» (режим RC), а мінімальне і максимальне значення яскравості будуть скинуті.

Що робити при виникненні проблеми?

Димер регулярно знижує яскравість лампи при роботі і не дозволяє збільшити її.
Дайте пристрою охолонути і зменшіть з'єднані навантаження.
Навантаження не включається після виключення.
Дайте пристрою охолонути і зменшіть з'єднані навантаження.
Усуньте можливі короткі замикання.
Відновіть несправну навантаження.
Яскравість навантаження зменшена до мінімальної.
Ланцюг перевантажена. → Зменшіть навантаження.
Навантаження в ланцюзі менше мінімальної. → Збільште навантаження.
Невірний діапазон регулювання. → Зменшіть максимальне значення яскравості.
Навантаження не безперервно блимає при мінімальній яскравості.
Навантаження в ланцюзі недостатня для мінімального можливого значення яскравості.
Збільште мінімальне значення яскравості (налаштуйте діапазон регулювання яскравості).
Лампа постійно блимає.
Невірна настройка робочого режиму.
Переведіть робочий режим в «відсічення фази по передньому фронту для світлодіодних ламп» (режим RL LED).
Або поверніть робочий режим до налаштувань за замовчуванням.
Не вдалося істотно відрегулювати яскравість.
Налаштуйте діапазон регулювання яскравості.
Переведіть робочий режим в «відсічення фази по передньому фронту для світлодіодних ламп» (режим RL LED).

Технічні характеристики

Номінальна напруга: 230В перем., 50 / 60Гц

Номінальна потужність навантаження:

Світлодіодні лампи (режим RC): 4 - 200ВА.
Дімміруемие світлодіодні лампи (режим RL LED): 4 - 40ВА.
Лампи розжарювання: 4 - 400Вт.
Галогенні лампи 230В: 4 - 400Вт.
Галогенні лампи низької напруги з регульованим обмотувальним трансформатором: 4-400 ВА.
Галогенні лампи низької напруги з електронним трансформатором: 4-400 ВА.
Нейтральний провідник: Не потрібно.
Клеми: Гвинтові клеми на макс. 2,5 мм².
Захист: Автоматичний вимикач на 16А.

Особливості:

• Захист від короткого замикання.
• Захист від перевантаження.
• Плавний пуск.
• Стійкий до перегріву.
• Автоматичне визначення навантаження.

Артикул виробника: MGU5.513.18

– Колір: Білий.

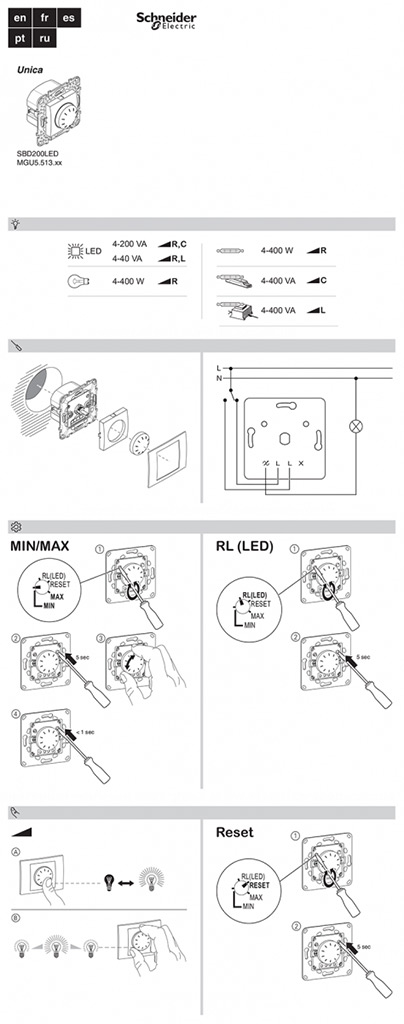

Схема підключення та регулювання
