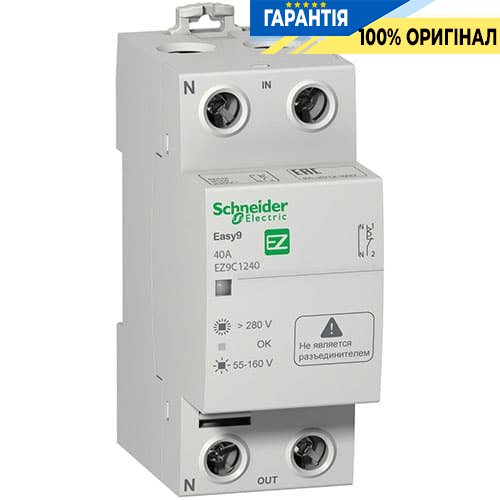

Реле напруги Easy9 1P + N 40А / 230V EZ9C1240 Schneider Electric

Докладний опис реле напруги Easy9 EZ9C1240 Schneider Electric

Технічні параметри

— Тип товару: реле контролю напруги (побутове).
— Мережа: реле для 1-фазної мережі.
— Напруга живлення: 230V.
— Комутований струм, А: 40.
— Контакт: 1P + N.
— Підключення: гвинтовий затиск.
— Спосіб монтажу: DIN-рейка.
— Серія виробника: Easy9.

Габаритні розміри реле напруги EZ9C1240

• Ширина: 36 мм.
• Висота: 94 мм.
• Глибина: 68 мм.

Призначення

Реле захисту напруги EZ9C1240 призначене для захисту домашньої автоматики і побутової техніки від різких перепадів напруги.
Завдяки миттєвому спрацьовуванню при настанні аварійної ситуації реле напруги EZ9C1240 вчасно відключить електроживлену мережу.

Підключення

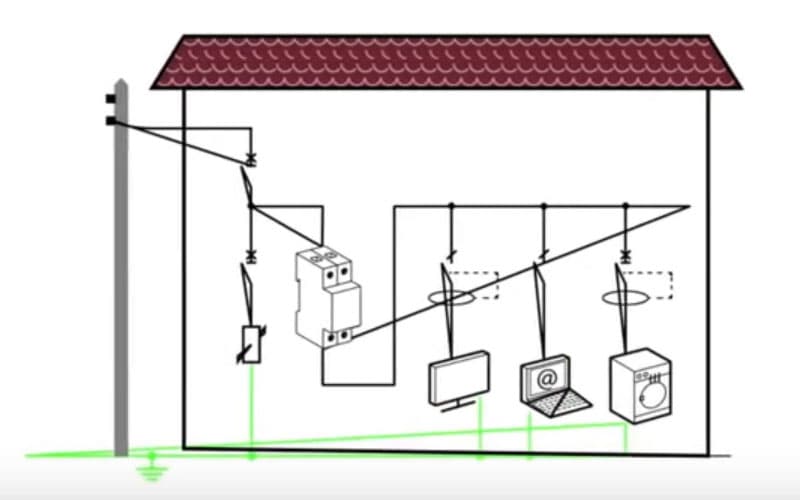

Реле EZ9C1240 підключається в одну лінію з іншим захисним обладнанням, в схемі, відразу після вступного автоматичного вимикача.
Встановлюється реле напруги у електричний щиток на дин-рейку.
Клеми підключення провідників – гвинтові.

Діапазон роботи

Робочий діапазон роботи захисного реле встановлений на заводі і не є налаштованим.
При падінні вхідної напруги нижче 160В (50 ... 160В) або стрибку до 265В – реле EZ9C1240 моментально розімкне контакт (1НО) і відключить навантаження.
При нормалізації параметрів мережі, реле відновить подачу електроенергії з невеликою затримкою (близько 30 секунд).

Індикація роботи

• Індикаторна лампочка зеленого кольору: реле працює.
• Індикаторна лампочка червоного кольору швидко блимає: підвищена напруга.
• Індикаторна лампочка червоного кольору повільно блимає: знижена напруга.

Артикул: EZ9C1240
