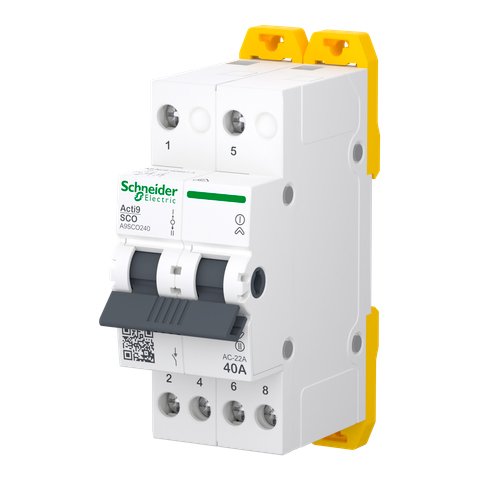

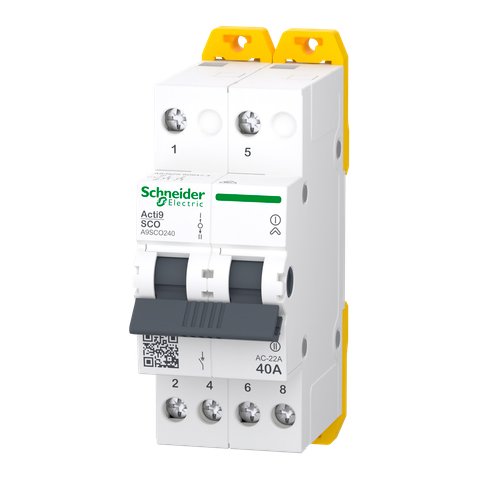

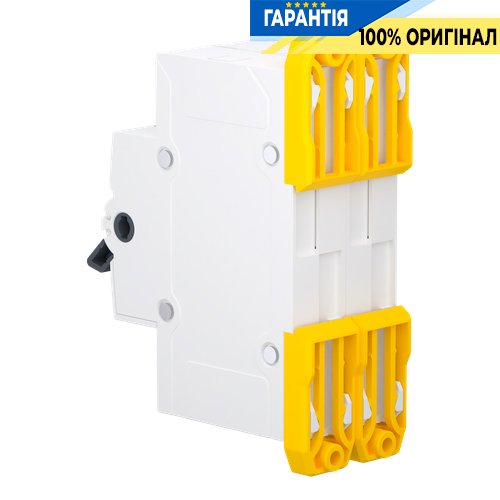

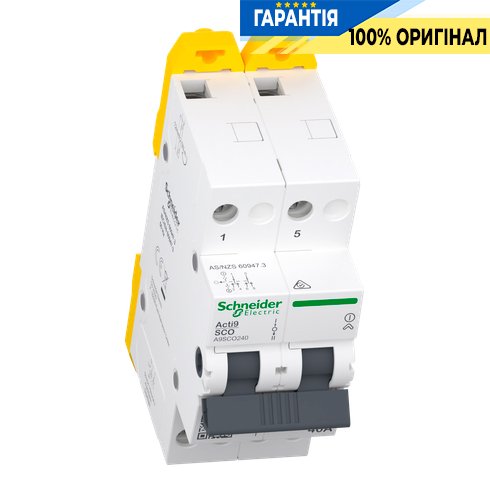

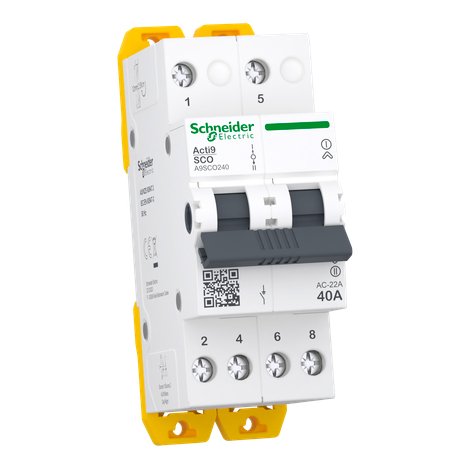

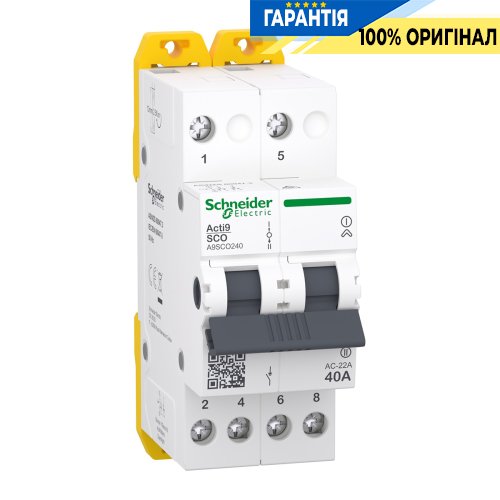

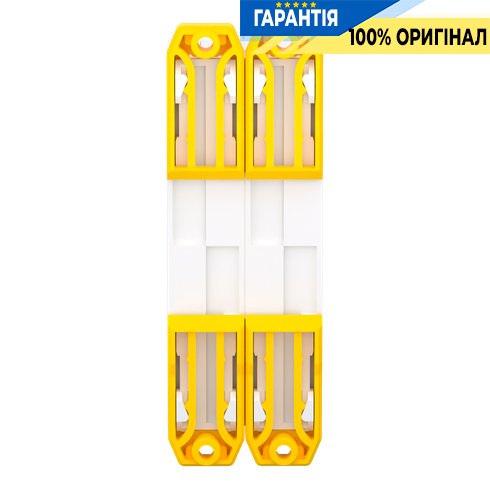

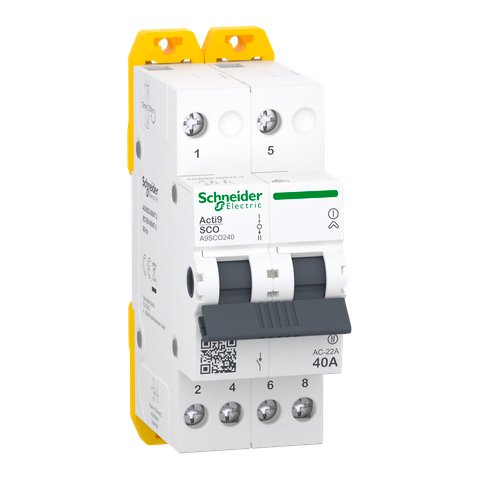

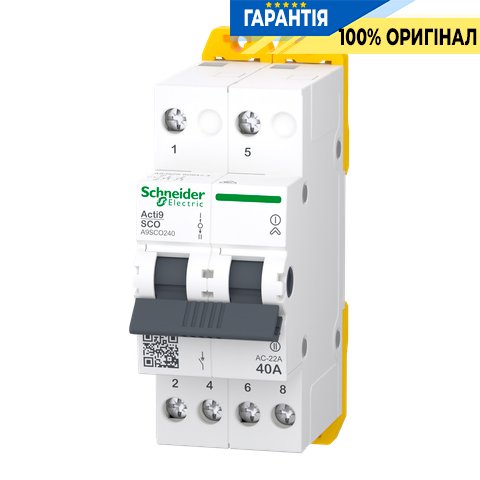

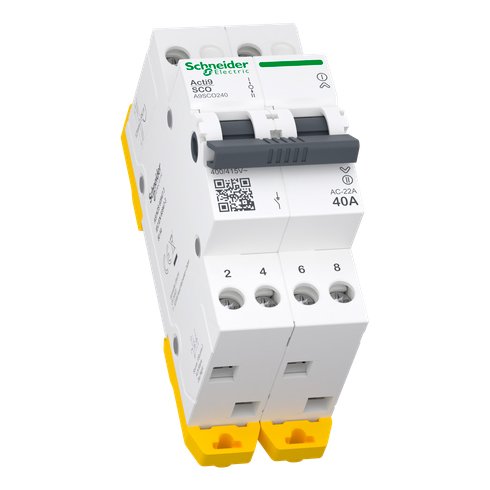

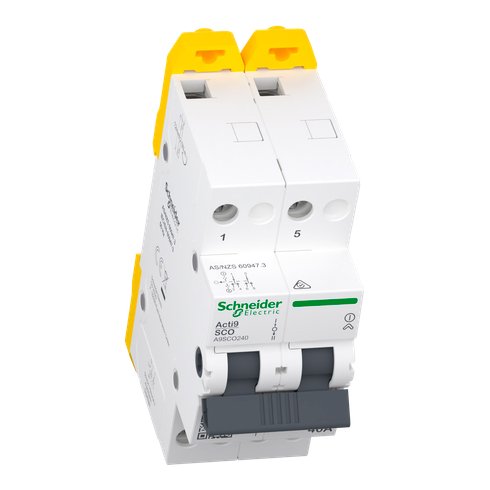

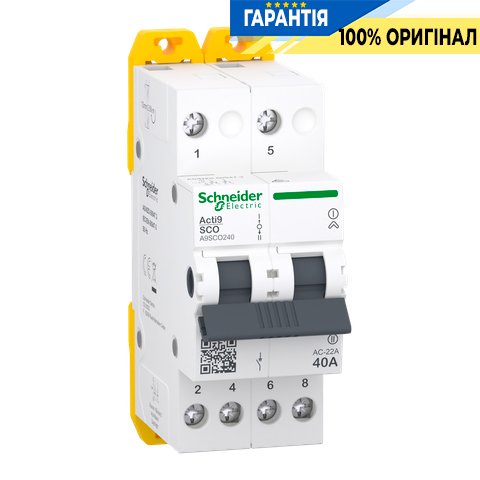

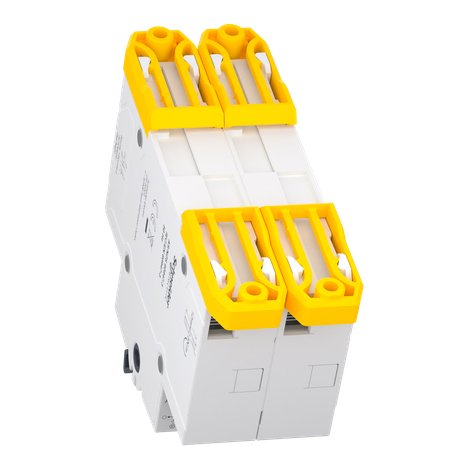

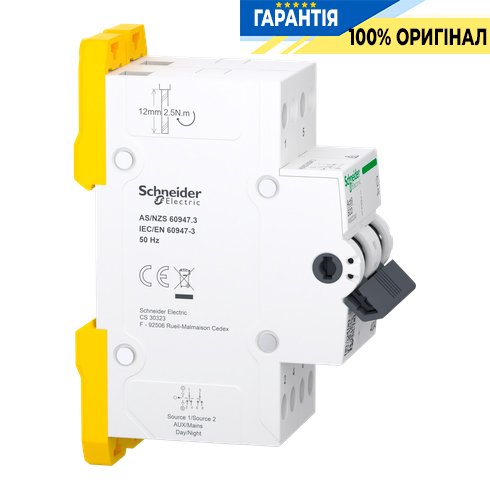

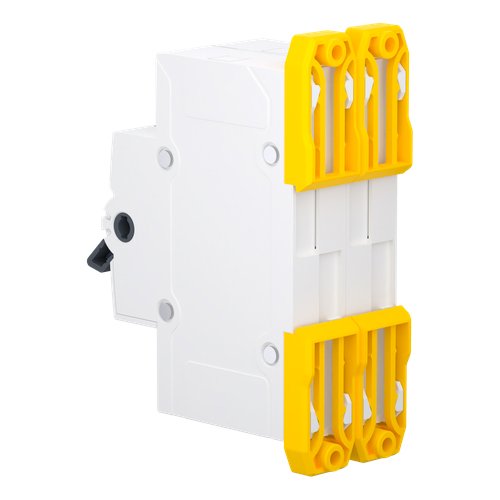

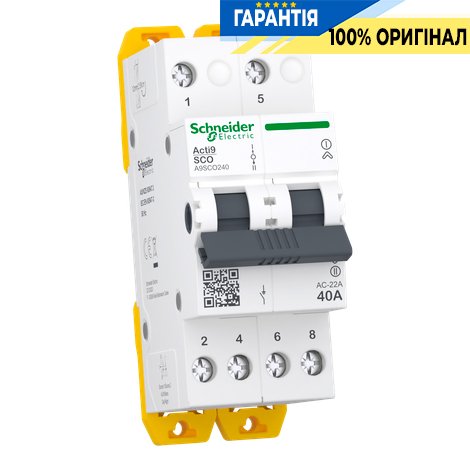

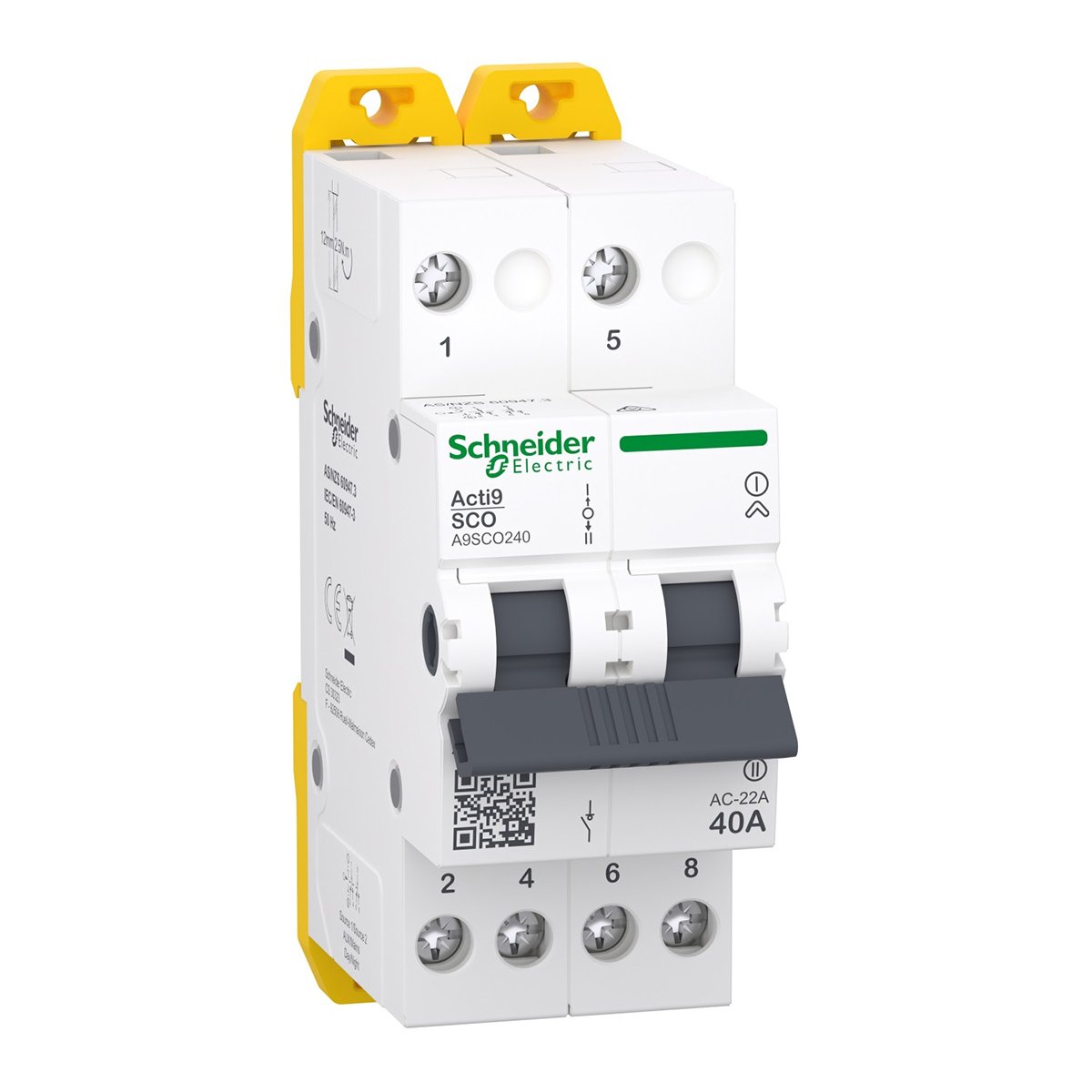

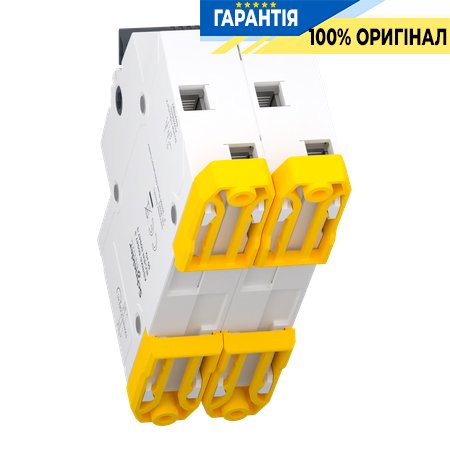

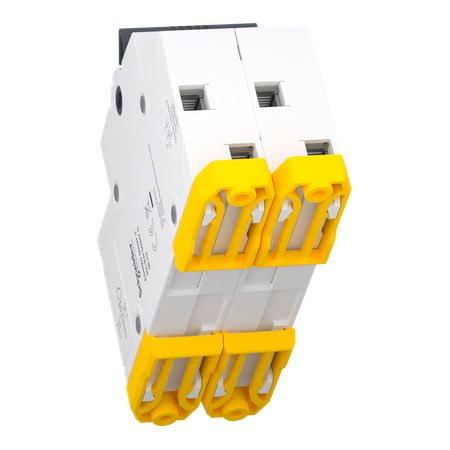

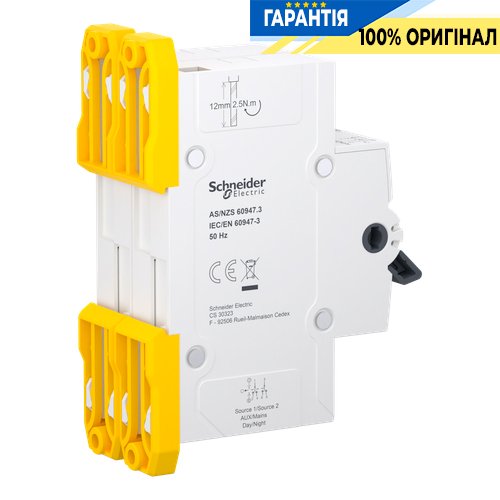

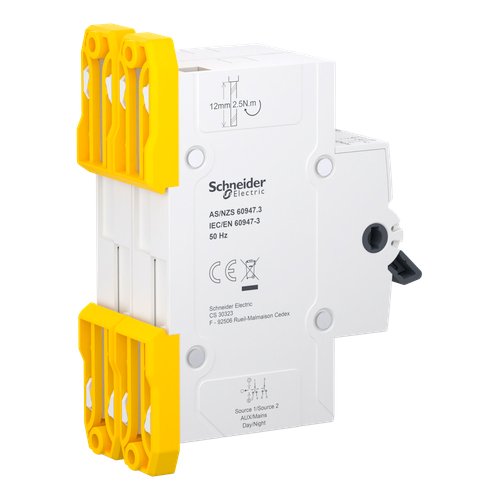

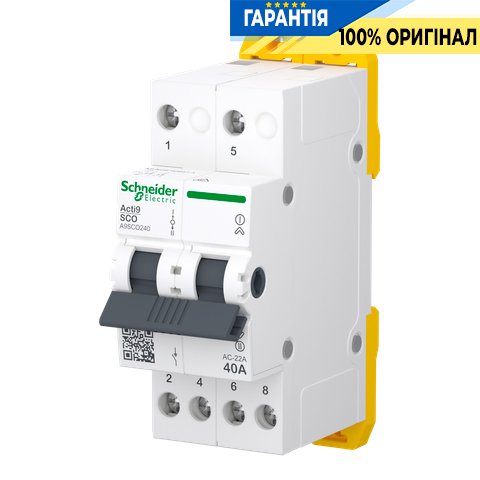

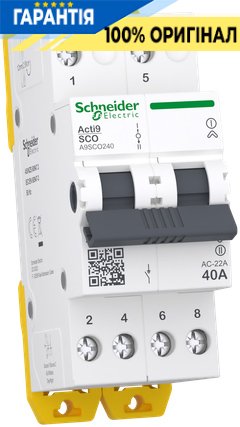

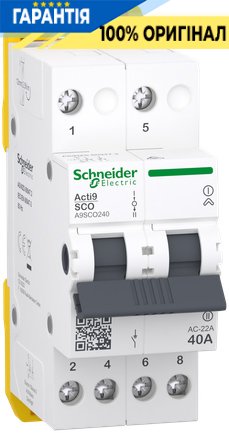

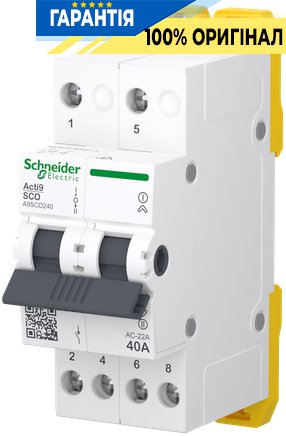

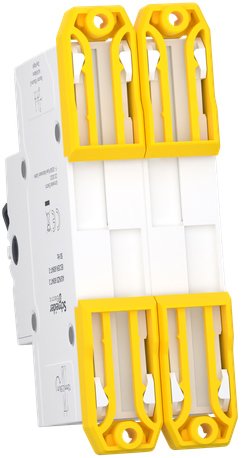

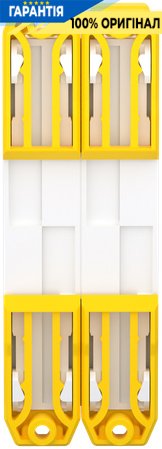

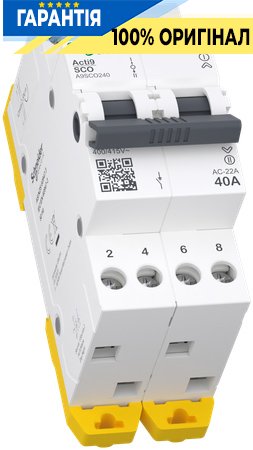

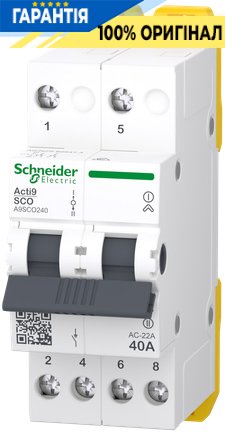

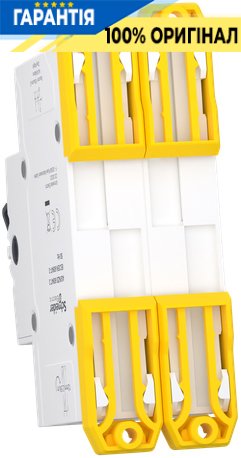

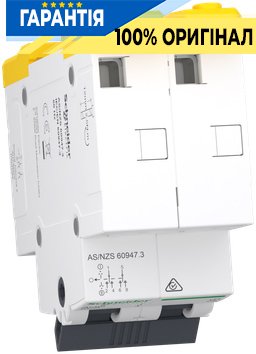

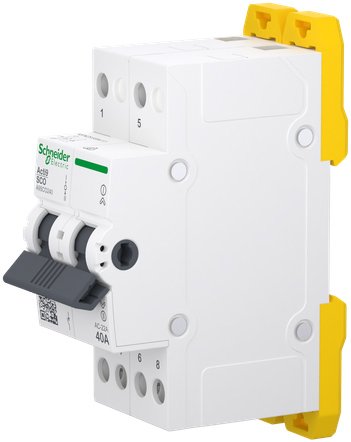

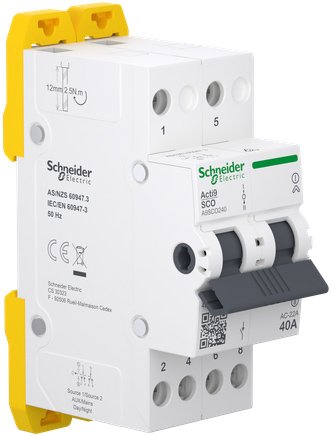

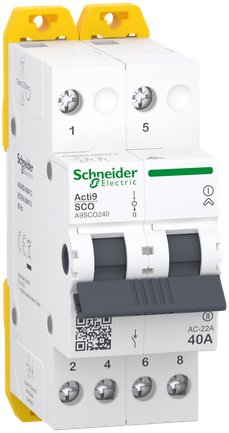

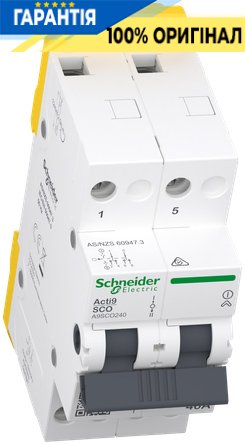

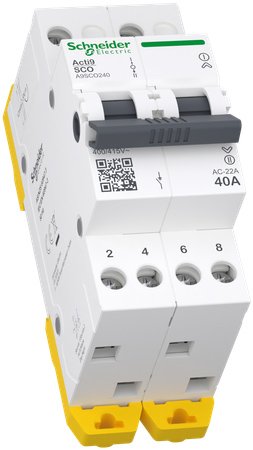

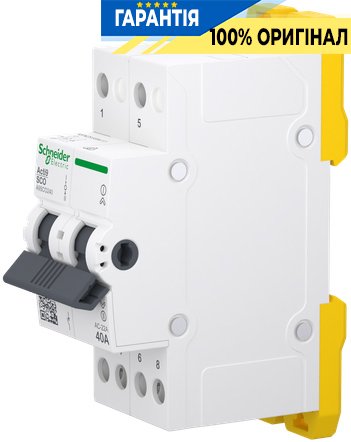

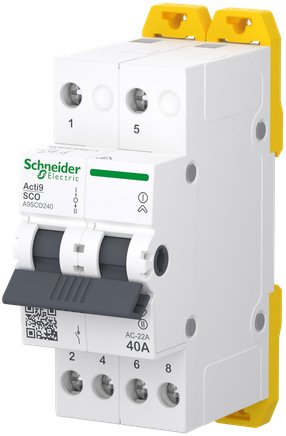

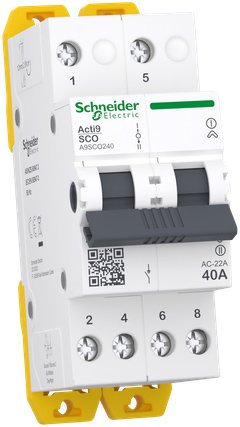

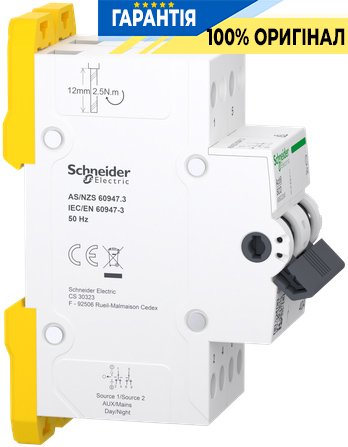

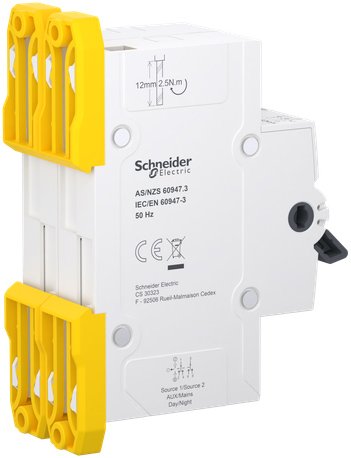

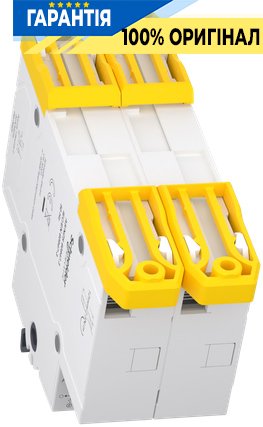

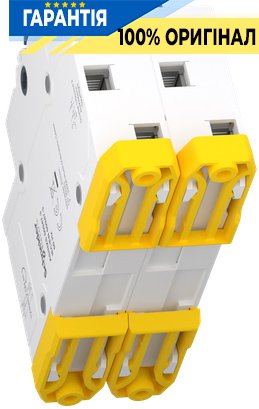

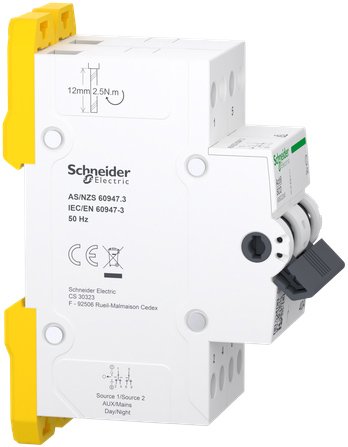

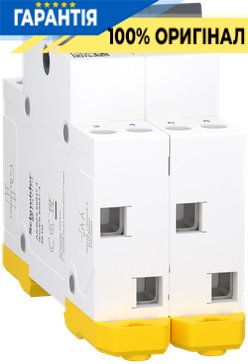

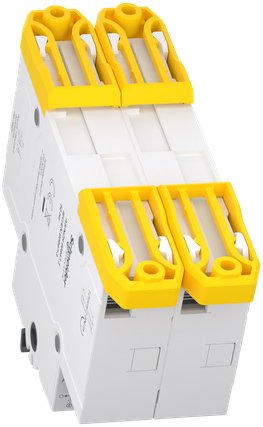

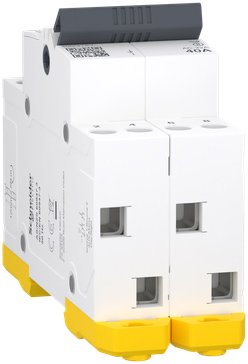

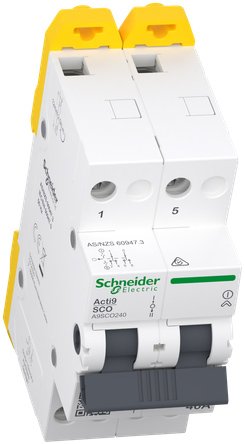

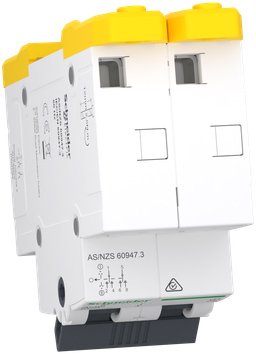

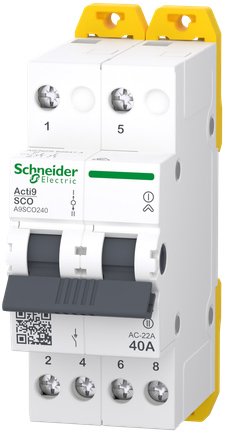

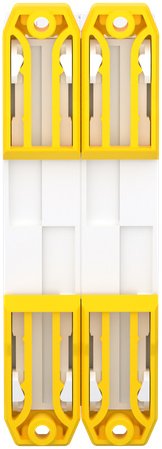

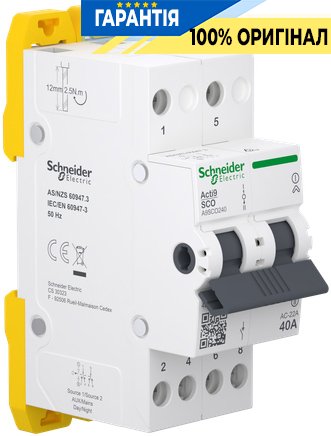

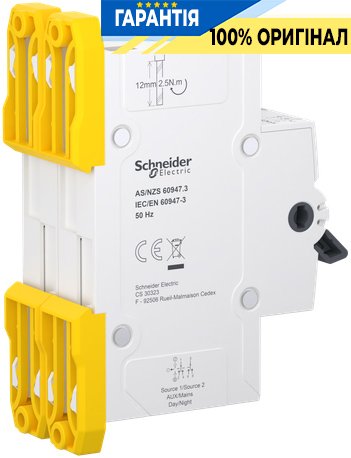

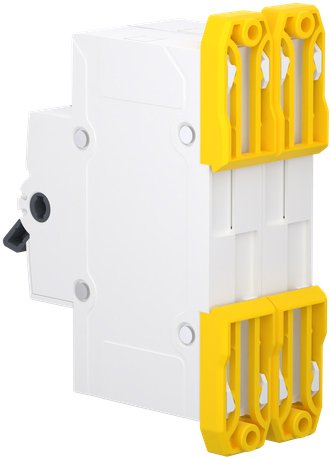

Перемикач Schneider Electric Acti9 3-х позиційний (I-0-II) iSSW, 2-п., 40 A, 400/415V, арт. A9SCO240

Трипозиційний перемикач Schneider Electric Acti9 iSSW A9SCO240 (I-0-II) має 2 полюси з номінальним струмом 40A, робочу напругу 230-240V (частота 50/60 Гц). Цей трипозиційний перемикач A9SCO240 Acti9 – це чудове рішення для розподільчих систем низького напруги, де є потреба постійного живлення. Перемикач A9SCO240 відображається до серії Acti9 iSSW і був розроблений та протестований для тривалої експлуатації. Перемикач навантаження відповідає стандартам МЕК та AS/NZS 60947-3 та має мартування якості CE та RCM.

Особливості перемикача Schneider Electric Acti9

• Перемикач iSSW Acti9 A9SCO140 призначений для встановлення у нових будівлях або таких, що потребуються реновації.
• Електрична зносостійкість 7 000 циклів, а механічна 10 000 циклів.
• Перемикач має індикатор положення контактів та підходить для промислової ізоляції.
• Постачається з навісним блокуванням та тумблером.
• Верхні та нижні клеми перемикача гвинтові.
• Підключення можливо здійснити за допомогою жорстких мідних кабелів з перерізом від 1 мм² до 16 мм².
• Також можливо здійснити підключення за допомогою гнучких мідних кабелів або кабелів з накінечниками з перерізом від 1 мм² до 10 мм².
• Кількість полюсів: 2 полюсний.
• Номінальний струм: 40 A.
• Номінальна робоча напрга 230-240 В змінного струму.
• Номінальна напруга ізоляції 690 В.
• Номінальна імпульсна витримувана напруга 6 кВ.
• Номінальна вмикаюча здатність при короткому замиканні 0.8 кА (пікова).
• Номінальний короткочасний витримуваний струм 0,8 кА протягом 1 с при напрузі 230-240 В змінного струму.

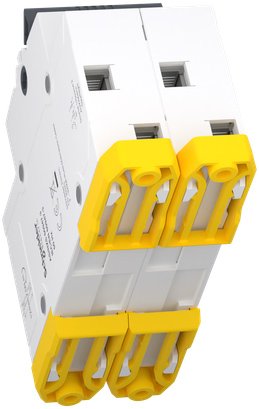

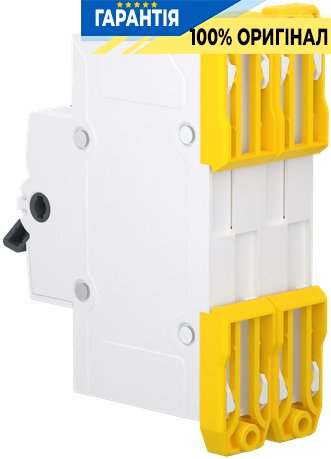

• Перемикач може бути встановлений на DIN-рейку шириною 35 мм.
• Розміри (Ш) 35мм x (В) 85мм x (Г) 44мм.
• Вес 166 гр.
• Ступінь загрязнення 3. Категорія використання АС-23А та АС-22А.
• Довжина зачистки проволоки становить 12 мм (зверху та знизу).
• Момент затягування з'єднання становить 2,5 Н·м (верхній та нижній) для викрутки PZ1.
• Ступінь захисту IP20 і стає IP40, коли перемикач встановлено у щит.
• Робоча температура від -25°C до +60°C

Схема підключення

Принципова схема, що показує розташування перемикача в положенні ВИМКНЕНА в головному щиті з альтернативним джерелом живлення.

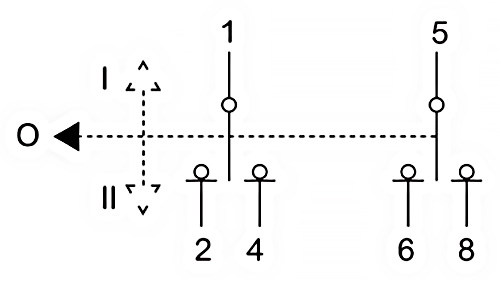

Електрична схема

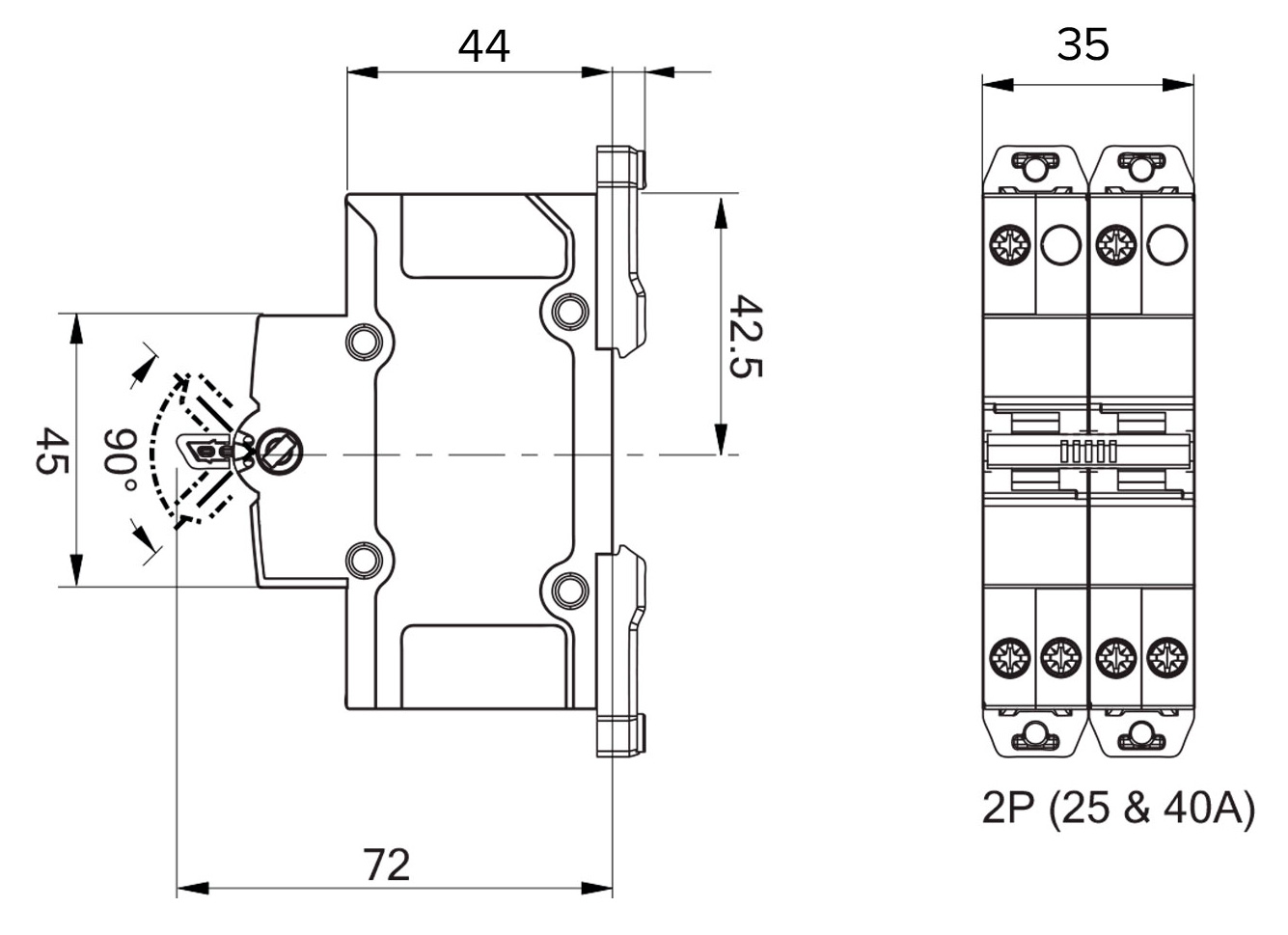

Розміри
