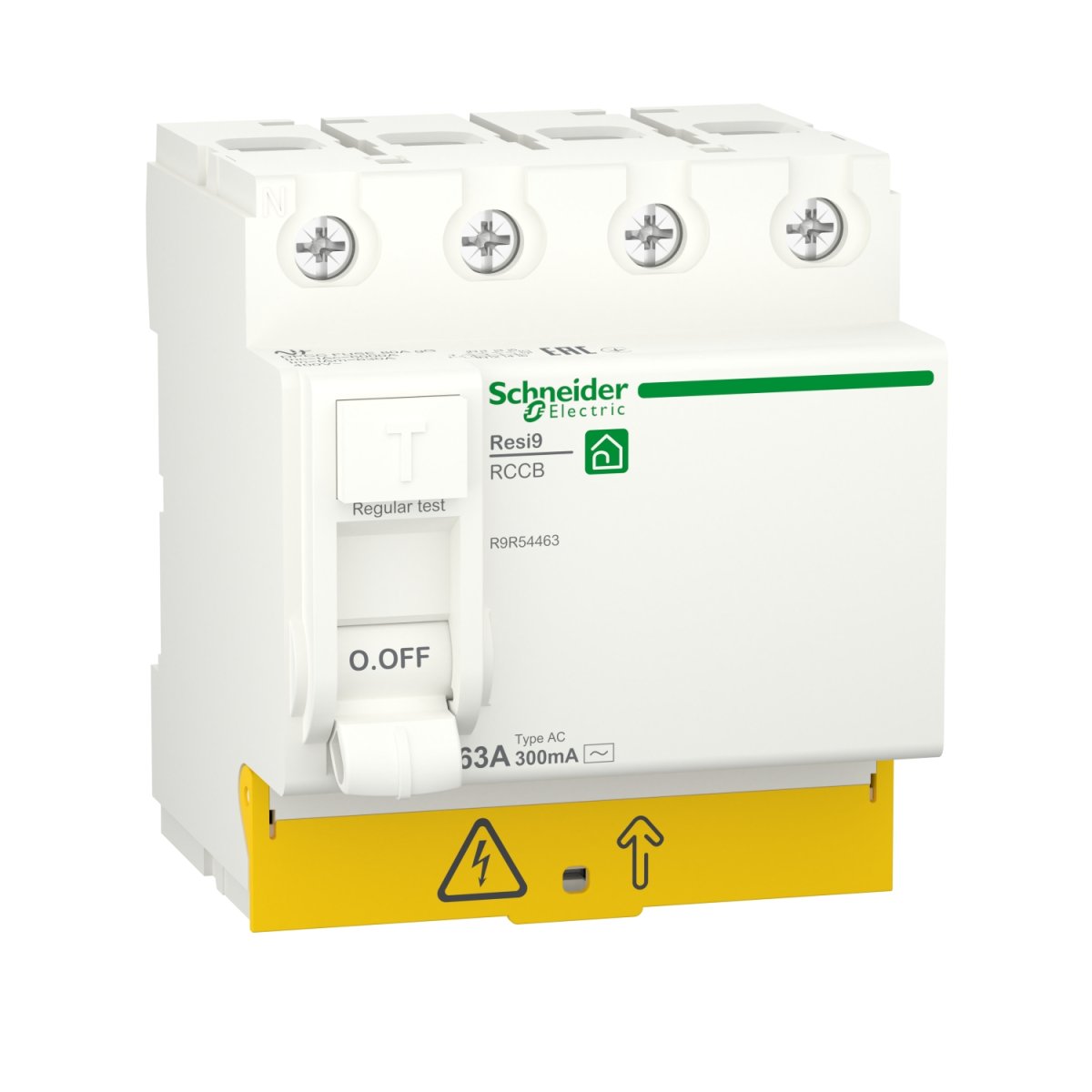

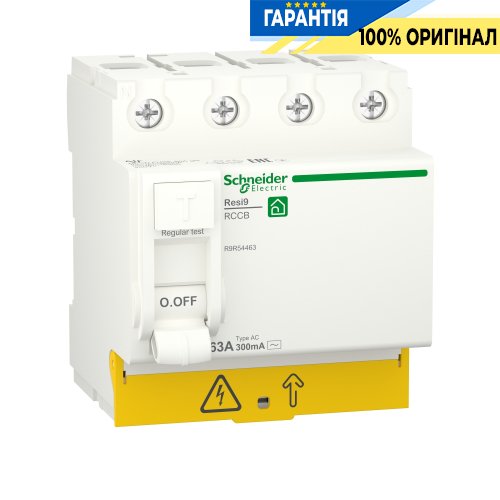

Вимикач диференційного струму Schneider Electric Resi9 4P, 63A/0,3 AC R9R54463

Вимикач диференціального струму Schneider Electric Resi9 (дифреле, ПЗВ) R9R54463 призначене для захисту від ураження електричним струмом при непрямому дотику.
Встановлення ПЗВ Resi9 R9R54463 – для захисту установок від пожежі і захисту кабелю від пробою ізоляції.

Основні параметри реле

• Тип мережі: трифазна.
• Робоча напруга: 400V ~
• Номінальний струм: 63 А.
• Тип чутливості: АС (Змінний струм).
• Чутливість до струму витоку: 300 мА

Диференціальне реле Шнайдер Электрик R9R54463 відноситься до типу пристроїв з типом чутливості АС (реле чутливо до змінного струму).
Данное трифазне ПЗВ (реле) направлено на забезпечення захисту від ураження електричним струмом при непрямому контакті (≤ 300 мА).

Призначення

Обов'язковий захист у всіх пожежо- або вибухонебезпечних приміщеннях.
Рекомендується як захист всіх ланцюгів в приміщеннях при наявності пилу, вогкості, хімічних речовин і т. п.

Підключення пристрою

Підключення до реле Resi9 R9R54463 можливо як зверху, так і знизу.
До підключення підійдуть мідні кабелі з монолітною жилою або ж гнучкий кабель з наконечниками.
Для фіксації провідника використовується шліцьова або хрестова викрутка PZ2, а момент затяжки дорівнює 3,5 Н · м.

Додаткові параметри реле R9R54463

• Робоча напруга: 220-230V ~ 50 Гц
• Номінальна імпульсна напруга, що витримується (Uimp): 4 кВ.
• Відповідність: ДСТУ Р 51326.1-2010, ДСТУ Р 51326.2.2-99, ДСТУ 31216-2003
• Номінальний умовний струм короткого замикання (Inc / IDc): дорівнює відключної здібності автоматичного вимикача.
• Зносостійкість (к-ть циклів Включення-Відключення): Механічна 20000 циклів / Електрична 10000 циклів.
• Вміст шкідливих речовин: Відповідно до RoHS
• Тропічне виконання (МЕК 60068-1): Ступінь 2 (відносна вологість 95% при 55 ° C)
• Струм включення / відключення (Im / IDm): 500А

Габаритні розміри ПЗВ Resi9 4P
