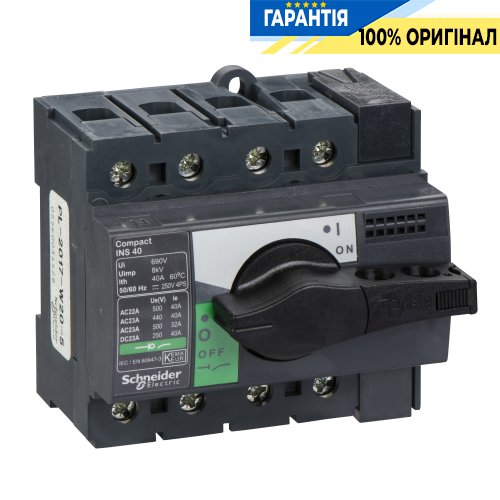

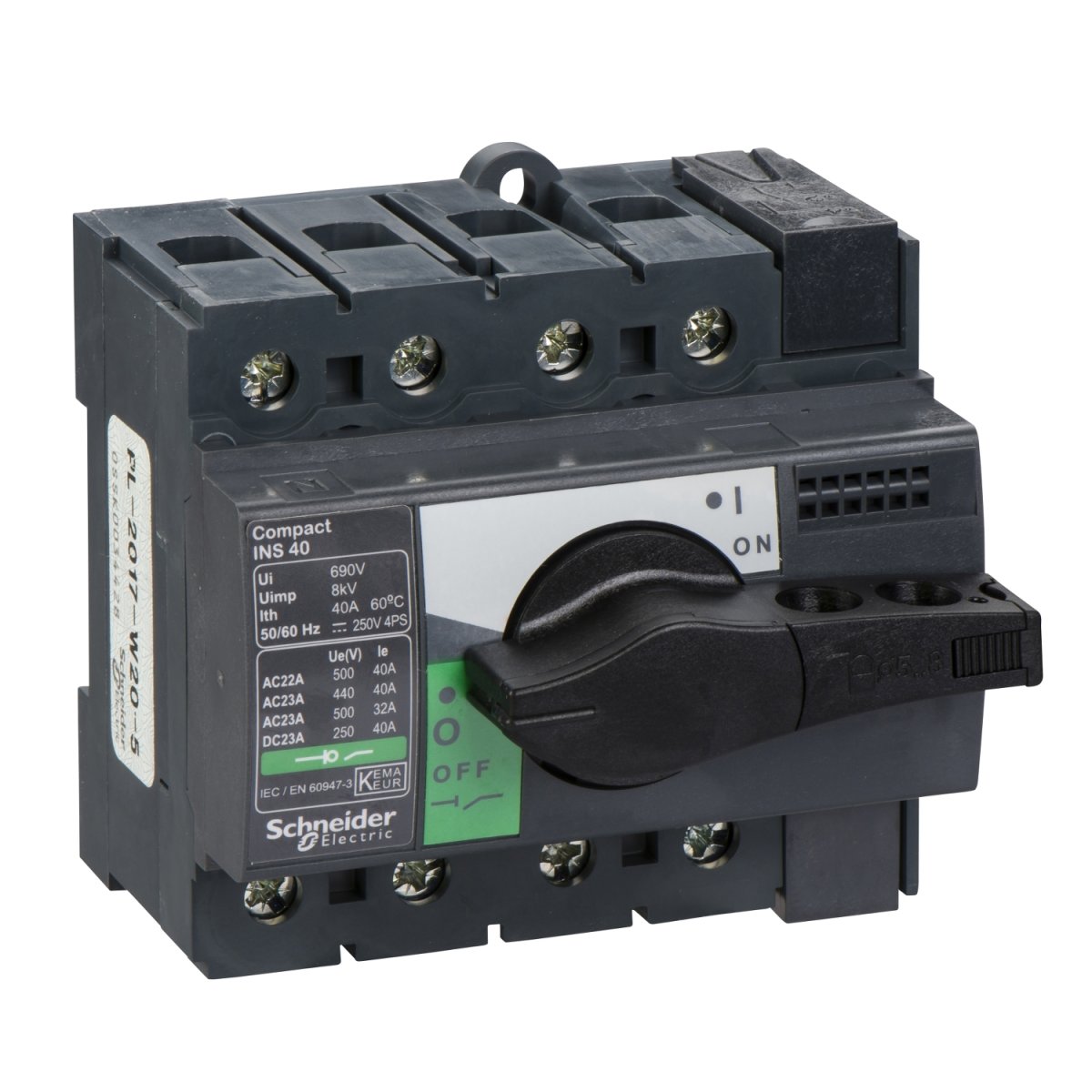

Вимикач-роз'єднувач Schneider Electric INS40, 4P, 40А 28901

Опис вимикача-роз'єднувача Schneider Electric INS40, 4P, 40А

Технічні параметри:

– Найменування вимикача-роз'єднувача: Interpact INS40
– Опис полюсів: 4P
– Тип мережі: Пер. ток / Пост. ток
– Частота мережі 50/60 Hz
Номінальний робочий струм:
– AC-22A: 40 A пров. ток 50/60 Hz 480 V NEMA
– AC-22A: 40 A пров. ток 50/60 Hz 220/240 V
– AC-22A: 40 A пров. ток 50/60 Hz 380/415 V
– AC-22A: 40 A пров. ток 50/60 Hz 440/480 V
– AC-22A: 40 A пров. ток 50/60 Hz 500 V
– AC-23A: 40 A пров. ток 50/60 Hz 480 V NEMA
– AC-23A: 40 A пров. ток 50/60 Hz 220/240 V
– AC-23A: 40 A пров. ток 50/60 Hz 380/415 V
– AC-23A: 40 A пров. ток 50/60 Hz 440/480 V
– AC-23A: 32 A пров. ток 50/60 Hz 500 V
– DC-22A: 40 A пост. ток 125 V 2 полюса послідовно
– DC-22A: 40 A пост. ток 250 V 4 полюса послідовно
– DC-23A: 40 A пост. ток 125 V 2 полюса послідовно
– DC-23A: 40 A пост. ток 250 V 4 полюса послідовно
– Номінальна напруга ізоляції: 690 V пер. ток 50/60 Hz
– Номінальний витримується імпульсна напруга: 8 kV
– Умовний тепловий струм на відкритому повітрі: 40 A (60 ° C)
Номінальна найбільша включає здатність (на к.з.):
– 15 kA 500 V пер.ток 50/60 Hz автономний вимикач-роз'єднувач
– 75 kA 500 V пер. ток 50/60 Hz з вищим автоматичним вимикачем для захисту
Номінальна робоча напруга:
– 250 V пост. ток
– 500 V пер. ток 50/60 Hz
– Придатність до ізоляції: Так
– Індикатор положення контакту: та
– Відомий розрив: Немає
– Ступінь забруднення: 3

Додаткова інформація

– Тип управління: Поворотна рукоятка
– Режим монтажу: Фіксований
– Монтажна опора: DIN рейка / Плата
– Приєднання зверху: Передній
– З'єднання з нижньої сторони: Передній
– Перетин кабелю: 1,5 ... 50 мм ²
Макс. потужність:
– AC-23: 7,5 kW 230 V NEMA пров. ток 50/60 Hz
– AC-23: 22 kW 480 V NEMA пров. ток 50/60 Hz
– AC-23: 11 kW 220/240 V пер. ток 50/60 Hz
– AC-23: 20 kW 380/415 V пер. ток 50/60 Hz
– AC-23: 22 kW 440 V пер. ток 50/60 Hz
– AC-23: 18,5 kW 500/525 V пер. ток 50/60 Hz
– Стандартне застосування: Безперебійне
– Повторно-короткочасний режим, клас: Клас 120-60%
– Розміри шафи для Ithe: 190 мм x 115 мм x 55 мм
Номінальний короткочасно витримує струм:
– 0,067 kA (20 s) відповідає вимогам IEC 60947-3
– 1,73 kA (3 s) відповідає вимогам IEC 60947-3
– 3 kA (1 s) відповідає вимогам IEC 60947-3
– 5,5 kA (30 s) відповідає вимогам IEC 60947-3
– Механічна зносостійкість: 20000 циклів
Електрична стійкість AC-22A 1500 циклів 220/240 V пер. ток 50/60 Hz
– AC-22A 1500 циклів 380/415 V пер. ток 50/60 Hz
– AC-22A 1500 циклів 440 V пер. ток 50/60 Hz
– AC-22A 1500 циклів 500 V пер. ток 50/60 Hz
– AC-23A 1500 циклів 220/240 V пер. ток 50/60 Hz
– AC-23A 1500 циклів 380/415 V пер. ток 50/60 Hz
– AC-23A 1500 циклів 440 V пер. ток 50/60 Hz
– AC-23A 1500 циклів 500 V пер. ток 50/60 Hz
– DC-22A 1500 циклів 250 V пост. ток 4 полюса послідовно
– DC-23A 1500 циклів 250 V пост. ток 4 полюса послідовно
– Крок з'єднання: 18 мм
– Висота: 85 мм
– Ширина: 90 мм
– Глибина: 62,5 мм
– Маса продукту: 0,6 кг
– Навколишнє середовище
– Стандарти IEC 60947-1 / IEC 60947-3
– Сертифікати продуктів CCC / KEMA-KEUR
– Cтепень захисту IP: IP40 відповідає вимогам IEC 60529
– Клас IK захисту: IK07 відповідає вимогам EN 50102
– Температура навколишнього повітря для експлуатації: -25 ... 70 ° C
– Температура навколишнього повітря для зберігання: -50 ... 85 ° C
