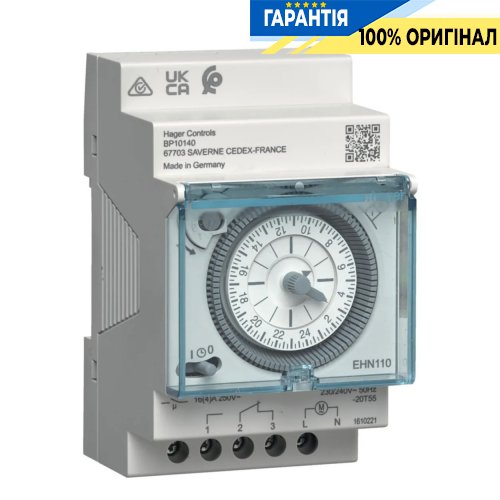

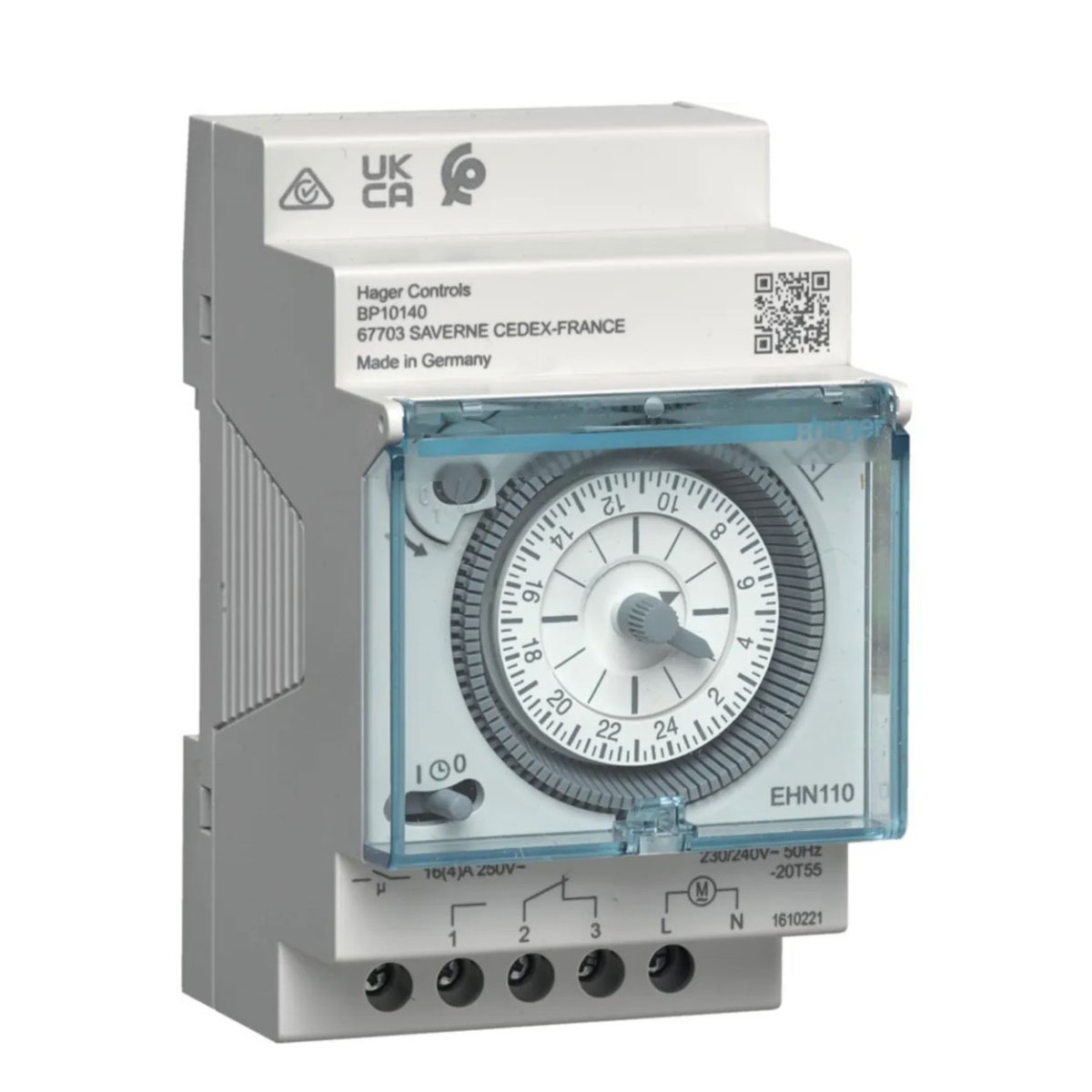

Таймер аналоговий добовий EHN110 Hager DIN 16А, 1ПК, без резерва хода

  • -20%
    • 9639
      2 058.00грн 1 646.40грн
    • Офіційний дистриб'ютор. Оптові продажі. Обмін/повернення.
      Співробітництво: Електрики, Дизайнери, Будівельні компанії...!

      Консультації. Підбір аналогів. Прорахунок специфікації.
      Важко вибрати електрику? Напишіть нам – допоможемо!

      Знижки! При замовленні від 1000 грн.
      Замовте на суму понад 1000 грн. і менеджер надасть знижку!

      Оплата. Зручним для Вас способом!
      При отриманні, переказ на картку, безготівка для фіз. та юр. осіб!

      Гарантія. 12 місяців від виробника.
      Надаємо гарантію від виробника на термін 12 місяців!

Модульний 1-канальний таймер Hager без резерву ходу та з установкою на дин-рейку. Таймер займає 3 стандартні модулі на дин-рейці.

  • Тип таймера: аналоговий таймер.
  • Програма включення/вимкнення: добова.
  • Контакт: 1ПК.
  • Номінальна напруга: 230V~
  • Номінальний струм комутації: 16А
  • Резерв ходу: ні

Артикул товару: EHN111

Особливості моделі

  • Адаптовано до LED навантаження
  • Додаткове OFF примусове становище
  • Робоча температура: -20°C – +50°C

Функціональний опис пристрою

— Аналоговий таймер EHN110 має 1 канал для підключення навантаження та щоденної програми.
— Призначення: Модульний таймер EHN110 призначений для освітлення, вентиляторів, фонтанів, реклами тощо. у закритих, сухих приміщеннях.
— Монтаж на DIN-рейку TH 35 – 7,5 (відповідно до DIN EN 60715).
— Дозволяється перемикання будь-якого зовнішнього провідника, перемикання SELV не допускається.

Дизайн та компонування таймера

  1. Індикація стану перемикання 0 = OFF / 1 = ВКЛ
  2. Диск перемикання для відображення перемикання
  3. Сегменти перемикання, кожні 15 хвилин
  4. Циферблат, який показує поточний час
  5. Перемикач робочого режиму:  = Авто/ 1 = Безперервне ВКЛ/ 0 = постійно ВИКЛ.
  6. Стрілки (години та хвилини)

Опис таймера Hager EHN110

Встановлення та електричне підключення

Попередження! Ураження електричним струмом при дотику до частин, що знаходяться під напругою! Поразка електричним струмом може призвести до смерті!
Перш ніж приступити до роботи з таймером, відключіть все живлення і закрийте всі частини, що знаходяться під напругою!
Зафіксуйте пристрій на DIN-рейці (Малюнок 02).

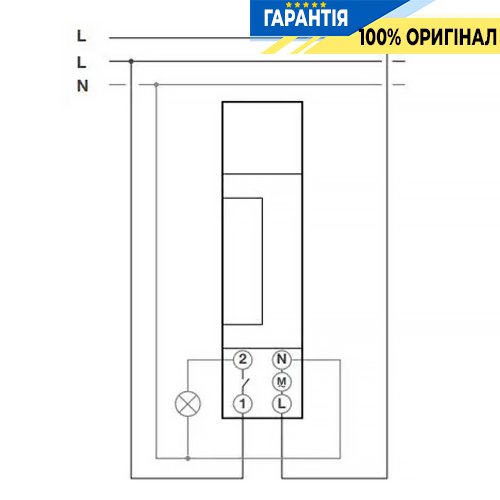

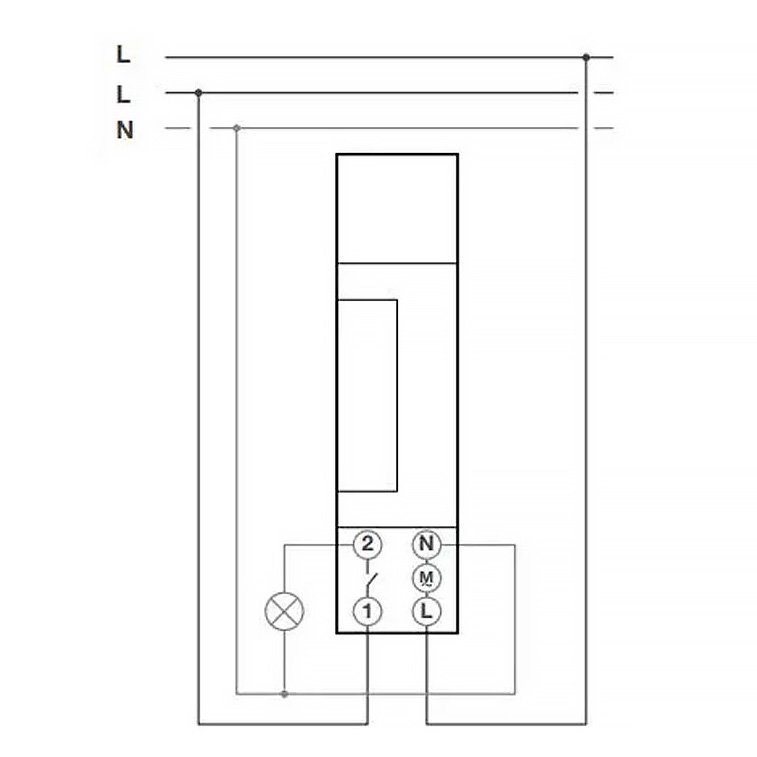

Підключіть згідно з електричною схемою (рис. 03).
Знову увімкніть мініатюрний автоматичний вимикач.

Як підключити таймер Hager EHN110

Налаштування таймера

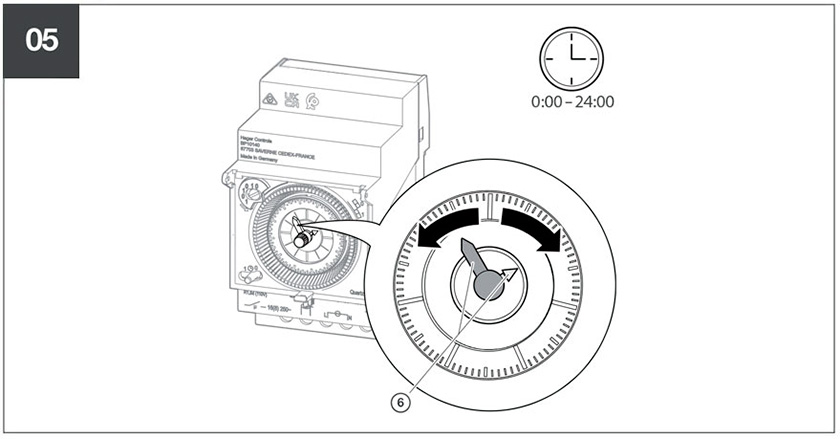

Встановлення поточного часу: Поверніть перемикач (2) вгору (Малюнок 05).

Налаштування таймера Hager ehn111
Визначте час перемикання сегментів перемикання (3), натиснувши праворуч (ВКЛ) або вгору ліворуч (OFF) (Малюнок 07).

Таймер Hager EHN110 налаштування
Виберіть режим роботи (мал. 08-09)

Підключення та налаштування таймера Hager EHN110
⏲ Авто / 1 = Постійне ВКЛ/ 0 = Постійне ВИМК.

Технічні характеристики пристрою::

  • Робоча напруга: 230 В~, +10 %/-15 % 240 В~, ± 6%
  • Частота: 50-60 Гц
  • Цикл: 24 години
  • Найкоротший час перемикання: 15 хвилин
  • Власне споживання таймера EHN111: 0,9 Вт
  • Комутаційна здатність: 16 А, 250 В~, AC1 4 А, 250 В~, cos φ = 0,6
  • Комутаційна спроможність мін.: ...24 В~/100 мА
  • Навантаження
    Світлодіодні лампи:
    • ≤ 2 Вт....30 Вт (15 x 2 Вт)
    • > 2 Вт.... 300 Вт (20 x 15 Вт)
  • Лампи розжарювання / галогенні лампи: 1000 Вт
  • Люмінесцентні лампи (електронний баласт): 600 Вт (10 х 58 Вт)
  • Флюоресцентні лампи
  • З баластом: 600 ВА (макс. 70 мкФ)
  • Без баласту: 1000 ВА
  • Компактні люмінесцентні лампи: 150 Вт

Додаткова інформація

  • Запас ходу: Немає
  • Точність макс.: ± 1 з/день
  • Переріз провідника: 1 - 6 мм²
  • Мініатюрний автоматичний вимикач: 16 А
  • Контакт.: 1 ПК (Контакт що переключається)
  • Клас захисту: II
  • Ступінь захисту: IP 20
  • Робоча температура: –20 °C - +50 °C
  • Температура зберігання: –25 °C - +70 °C
  • Ширина: 17,5 мм/1 од.
  • Номінальна імпульсна напруга: 4 кВ
  • Монтажна/робоча висота: < 2000 м

Таймер може бути встановлений та підключений лише кваліфікованим електриком відповідно до відповідних стандартів монтажу, правил, директив, а також директив з безпеки та запобігання нещасним випадкам країни. Недотримання цих інструкцій з установки може призвести до пошкодження пристрою, пожежі або інших небезпек.

  • Керовані лампи: Led лампи
  • Пропозиція: Standart, Professional
  • Особливості: Модульний, Аналогове, Работает с Led
  • Розмір на din-рейці: 3 модулі
  • Для роботи з лампами: Для Led-ламп
  • Струм котушки управління: AC (змінний струм)
  • Положення контактів: 1 ПК
  • Обладнання: Таймер
  • Номінальний струм комутації: 16 А
  • Функціональність: Функція таймера, Добова програма
  • Резервне живлення: Ні
  • Дод. контакти: Ні
  • Напруга котушки керування (AC): 230V (AC)
  • Сертифікати: Сертифікація CE – європейська відповідність.
