Таймер аналоговый суточный EHN110 Hager DIN 16А, 1ПК, без резерва хода

Модульный 1- канальный таймер Hager без резерва хода и с установкой на дин-рейку. Таймер занимает 3 стандартных модуля на дин-рейке.

• Тип таймера: аналоговый таймер.
• Программа включения / отключения: суточная.
• Контакт: 1ПК.
• Номинальное напряжение: 230V~
• Номинальный ток коммутации: 16А
• Резерв хода: нет

Артикул товара: EHN111

Особенности модели

• Адаптирован к LED нагрузке
• Дополнительное OFF принудительное положение
• Рабочая температура: -20°C – +50°C

Функциональное описание устройства

— Аналоговый таймер EHN110 имеет 1 канал для подключения нагрузки и ежедневную программу.
— Назначение: Модульный таймер EHN110 предназначен для освещения, вентиляторов, фонтанов, рекламы и т.п. в закрытых, сухих помещениях.
— Монтаж на DIN-рейку TH 35–7,5 (согласно DIN EN 60715).
— Разрешается переключение любого внешнего проводника, переключение SELV не допускается.

Дизайн и компоновка таймера

1. Индикация состояния переключения 0 = ВЫКЛ / 1 = ВКЛ
2. Диск переключения для отображения переключения
3. Сегменты переключения, каждые 15 минут
4. Циферблат, показывающий текущее время
5. Переключатель рабочего режима:  = Авто/ 1 = Непрерывное ВКЛ/ 0 = постоянно ВЫКЛ.
6. Стрелки (часы и минуты)

Установка и электрическое подключение

Предупреждение! Поражение электрическим током при прикосновении к частям, находящимся под напряжением! Поражение электрическим током может привести к смерти!
Прежде чем приступить к работе с таймером, отключите все питание и закройте все находящиеся под напряжением части!
Зафиксируйте устройство на DIN-рейке (Рисунок 02).

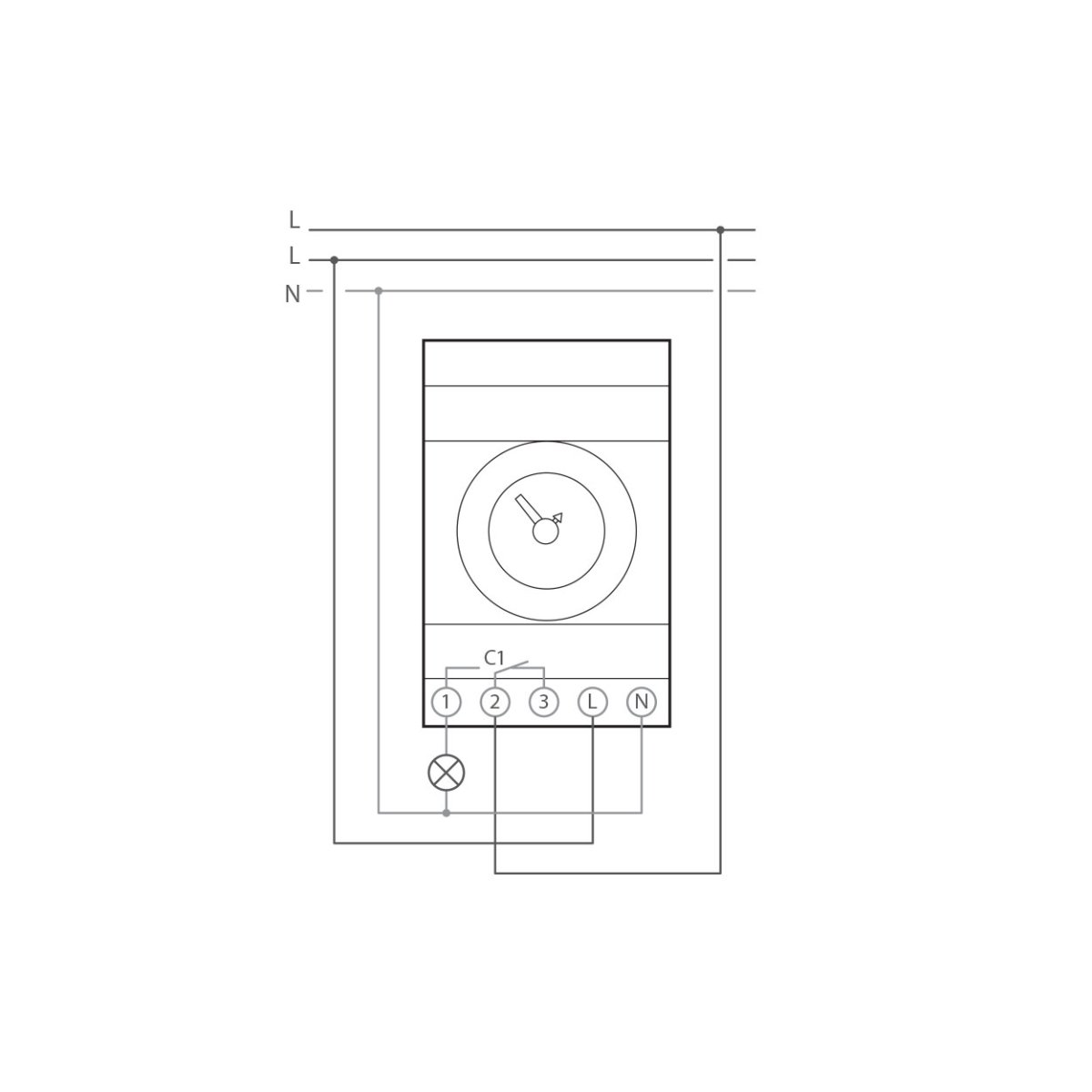

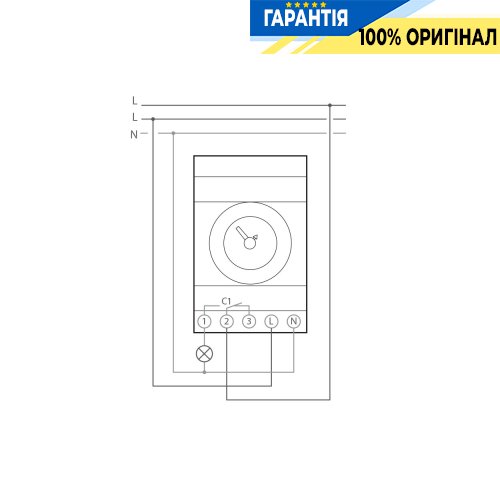

Подключите согласно электрической схеме (рис. 03).
Снова включите миниатюрный автоматический выключатель.

Настройка таймера

Установка текущего времени: Поверните переключающий диск (2) вверх (Рисунок 05).

Определите время переключения сегментов переключения (3), нажав вправо (ВКЛ) или вверх влево (ВЫКЛ) (Рисунок 07).

Выберите режим работы (рис. 08-09)

⏲ Авто / 1 = Постоянное ВКЛ/ 0 = Постоянное ВЫКЛ

Технические характеристики устройства:

• Рабочее напряжение: 230 В~, +10 %/-15 % 240 В~, ± 6 %
• Частота: 50-60 Гц
• Цикл: 24 часа
• Кратчайшее время переключения: 15 минут
• Собственное потребление таймера EHN111: 0,9 Вт
• Коммутационная способность: 16 А, 250 В~, AC1 4 А, 250 В~, cos φ = 0,6
• Коммутационная способность мин.: ...24 В~/100 мА
• Нагрузки
  Светодиодные лампы:
  • ≤ 2 Вт....30 Вт (15 x 2 Вт)
  • > 2 Вт.... 300 Вт (20 x 15 Вт)
• Лампы накаливания / галогенные лампы: 1000 Вт
• Люминесцентные лампы (электронный балласт): 600 Вт (10 х 58 Вт)
• Флюоресцентные лампы
• С балластом: 600 ВА (макс. 70 мкФ)
• Без балласта: 1000 ВА
• Компактные люминесцентные лампы: 150 Вт

Дополнительная информация

• Запас хода: Нет
• Точность макс.: ± 1 с/день
• Сечение проводника: 1 - 6 мм²
• Миниатюрный автоматический выключатель: 16 А
• Контакт.: 1 Переключаемый контакт
• Класс защиты: II
• Степень защиты: IP 20
• Рабочая температура: –20 °C - +50 °C
• Температура хранения: –25 °C - +70 °C
• Ширина: 17,5 мм/1 ед.
• Номинальное импульсное напряжение: 4 кВ
• Монтажная/рабочая высота: < 2000 м

Таймер может быть установлен и подключен только квалифицированным электриком в соответствии с соответствующими стандартами монтажа, правилами, директивами, а также директивами по безопасности и предотвращению несчастных случаев страны. Несоблюдение данных инструкций по установке может привести к повреждению устройства, возгоранию или другим опасностям.
