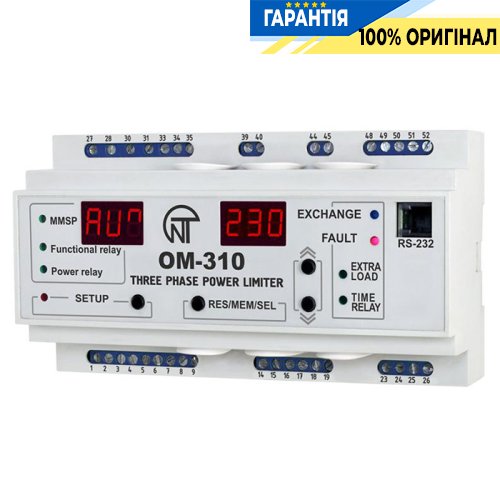

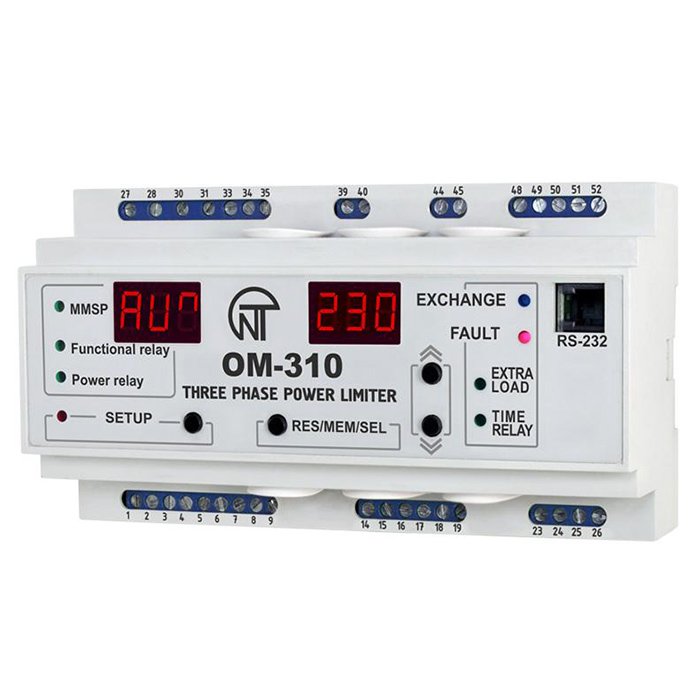

Реле ограничения мощности 3ф. 2,5-30кВт ОМ-310 Novatek (Новатек) NTOM31000

Реле ограничения мощности 3ф. 2,5-30кВт ОМ-310 Novatek

Краткое описание:

Реле ограничения мощности ОМ-310 от Novatek — это устройство, предназначенное для контроля и ограничения потребляемой мощности в трехфазных сетях. Оно используется для предотвращения перегрузок и обеспечения стабильной работы электрических систем, часто применяется в промышленных и коммерческих объектах.

Реле ОМ-310 — описание и возможности

Реле используется для выполнения различных функций в трехфазных сетях:

• Контроль активной мощности, потребляемой нагрузкой.
• Полное отключение питания потребителя при превышении установленного основного порога по мощности (значение задается пользователем).
• Частичное отключение питания при превышении дополнительного порога мощности (значение задается пользователем).
• Защита потребителя при некачественных параметрах электрической сети.
• Измерение и индикация параметров трехфазной сети: фазные и линейные напряжения, напряжения прямой/обратной/нулевой последовательностей, фазные токи, активная, реактивная и полная мощность, коэффициент мощности (cos φ).
• Оповещение об аварийных ситуациях.
• Дистанционное управление нагрузкой по интерфейсу RS-232/RS-485 или через внешний выключатель.

ОМ-310 работает с нагрузкой от 2,5 до 30 кВт при использовании встроенных токовых трансформаторов и до 450 кВт при подключении внешних трансформаторов тока, включая сети с изолированной нейтралью.

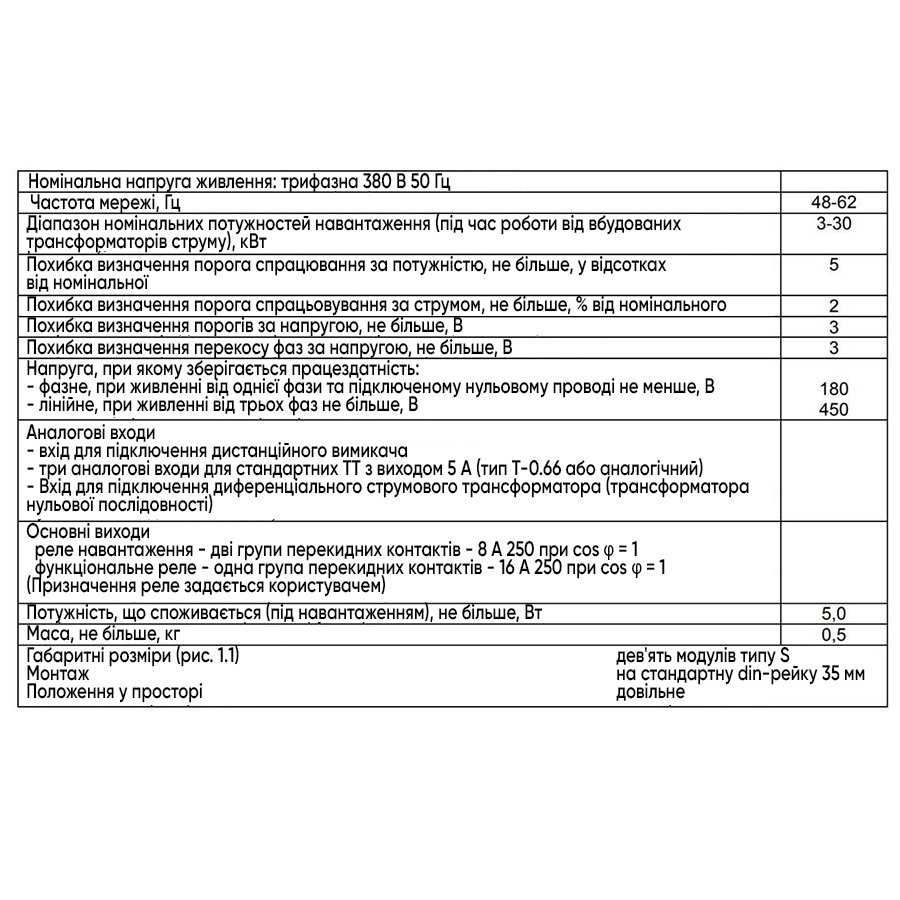

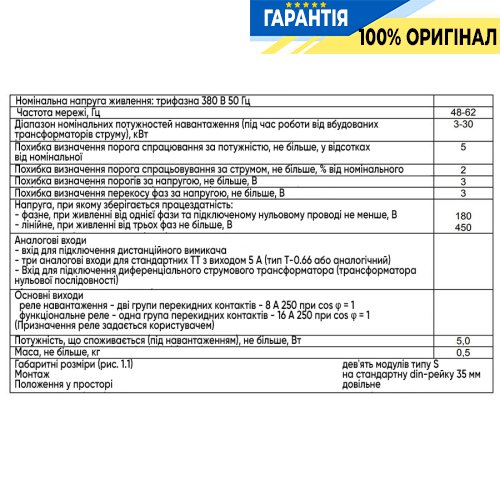

Технические характеристики

• Номинальное напряжение питания: трехфазное 400/415 В, 50 Гц.
• Частота сети: 48–62 Гц.
• Диапазон мощности нагрузки при встроенных трансформаторах: 3–30 кВт.
• Максимальная мощность при внешних трансформаторах: до 450 кВт.
• Погрешность определения порога по мощности: ≤ 5 %.
• Погрешность определения порога по току: ≤ 2 %.
• Погрешность по напряжению: ≤ 3 В.
• Погрешность определения перекоса фаз по напряжению: ≤ 3 В.
• Потребляемая мощность: ≤ 5 ВА.
• Сечение подключаемых проводов: 0,5–2 мм².
• Габариты: 86 × 156,5 × 56,8 мм.

Рабочие параметры

• Минимальное фазное напряжение при питании от одной фазы: ≥ 180 В.
• Максимальное линейное напряжение при питании от трех фаз: ≤ 450 В.

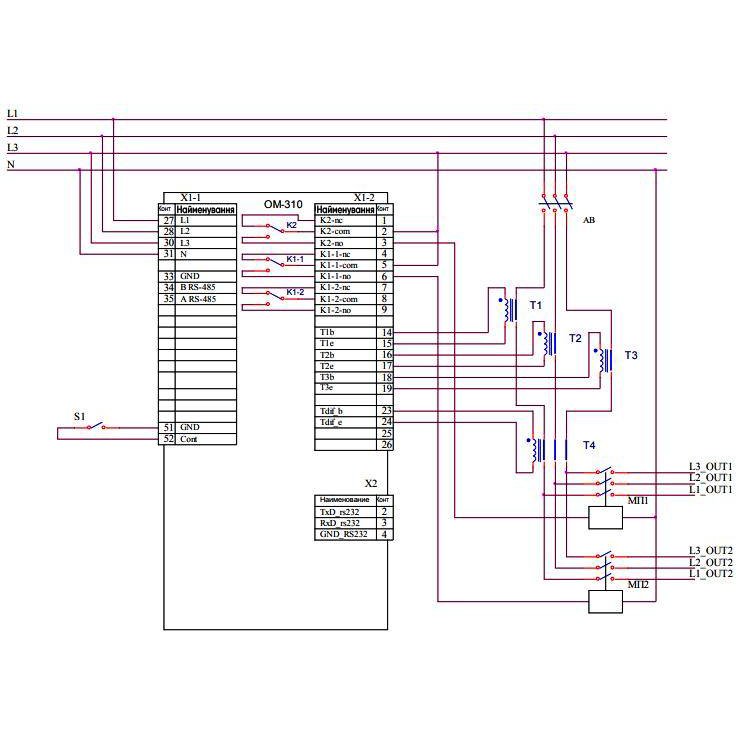

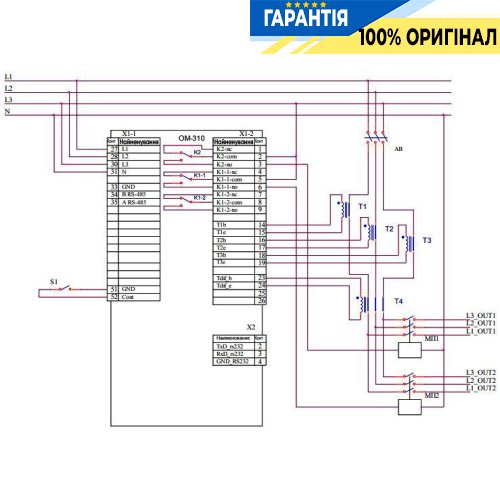

Аналоговые входы

• Вход для подключения дистанционного выключателя.
• Три аналоговых входа для стандартных трансформаторов тока (5 А, тип Т-0.66 или аналогичный).
• Вход для дифференциального трансформатора тока (нулевой последовательности).

Выходы

• Реле нагрузки: две группы перекидных контактов (8 А, 250 В при cos φ=1).
• Функциональное реле: одна группа перекидных контактов (16 А, 250 В при cos φ=1, назначение задается пользователем).

Основные характеристики

• Устанавливается на DIN-рейку
• Максимальная контролируемая мощность: 30 кВт
• Номинальный ток коммутации: 8 А
• Функции: контроль напряжения, ограничение мощности, задержка срабатывания
• Подключение: прямое, 3-фазное
• Диапазон измерения мощности: 0,05-30 кВт
• Диапазон измерения напряжения: 100-450 В
• Интерфейсы: RS-232, RS-485
• Гарантия: 5 лет

Где применяется?

Реле ОМ-310 применяется в промышленных и коммерческих объектах, где требуется надежный контроль и ограничение мощности. Оно подходит для использования в новостройках, умных системах и при ремонтах, обеспечивая защиту от перегрузок и стабильность работы электрических систем.
