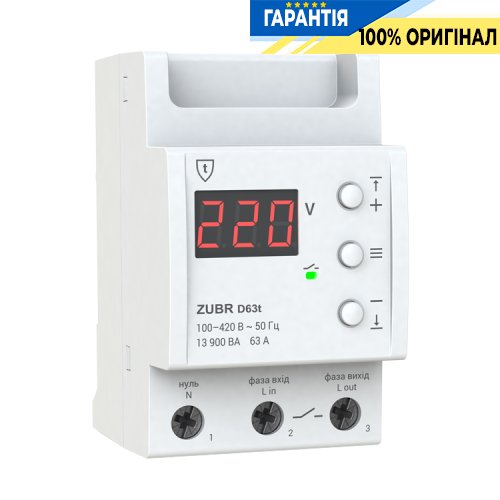

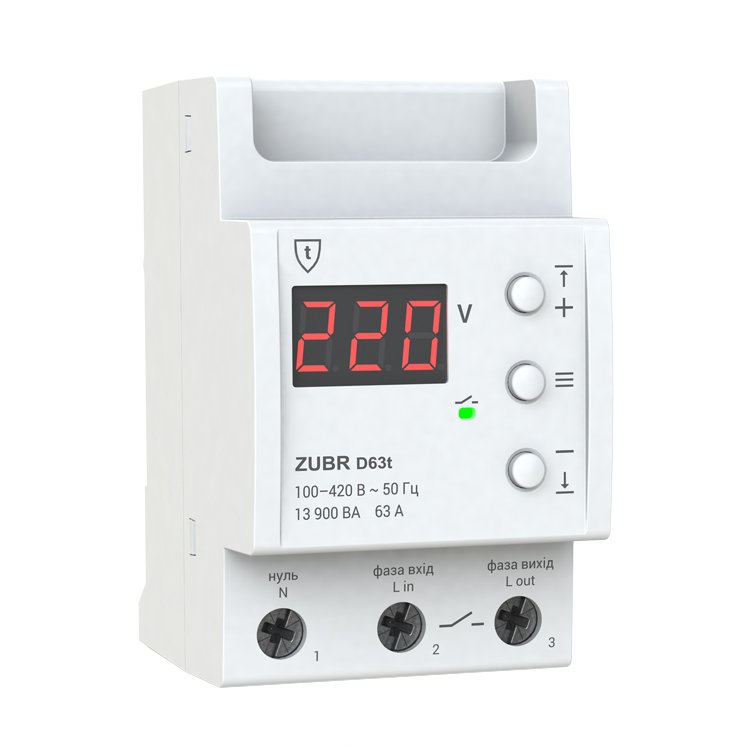

Реле напряжения ZUBR, артикул - D63t - 1-ф, 63А, с термозащитой

Описание и характеристики реле ZUBR D63T (термозащита)

Реле напряжения ZUBR D63T предназначены для защиты оборудования от чрезмерных колебаний напряжения в сети.
Применяется в однофазных сетях переменного тока (230 В).
При наступлении аварийной ситуации реле отключает нагрузку.
Тип реле: Поляризованное.
Номинальное напряжение питания: 100–420 В.

Параметры реле Zubr

• Тип монтажа: в щит на дин–рейку.
• Тип сети: однофазная.
• С термозащитой.
• Диапазон регулировки выходного напряжения: 120–280 V.
• Номинальный ток: 63 Ампера (13900 Вт).

Особенности реле Зубр

• Задержка включения до стабилизации напряжения.
• Запоминание аварийного напряжения в энергонезависимой памяти.
• Корпус из негорючего поликарбоната.

Параметры настройки реле Zubr

• Нижний предел напряжения: 120–210 В
• Верхний предел напряжения: 220–280 В
• Номинальная мощность нагрузки: 13 900 ВА (63А)
• Время отключения нагрузки при снижении напряжения: не более 1,2 с
• Время отключения нагрузки при превышении напряжения: 0,04 с
• Номинальный ток нагрузки: 63 А (макс. 80 А в течение 10 мин.)
• Время задержки включения нагрузки: 3–600 сек.

Настройка реле ZUBR D63T

• Для перехода по меню используйте среднюю кнопку.
• Для изменения параметров используйте кнопки «+» и «–». Первое нажатие на кнопки вызывает мигание параметра, следующее – изменение.
• Через 5 секунд после последнего нажатия кнопок происходит возврат к индикации напряжения сети.

Термозащита

Реле напряжения Zubr D63T оснащен защитой от внутреннего перегрева.
Если температура внутри корпуса превысит 80 °С произойдет аварийное отключение нагрузки.
На экране 1 р / с будет высвечиваться «oht» (перегрев).
В это время нажатие средней кнопки выведет на экран температуру датчика термозащиты. Когда температура внутри корпуса опустится ниже 60 °С — реле напряжения включит нагрузку и возобновит работу.
При срабатывании защиты более 5 раз подряд реле напряжения заблокируется до тех пор, пока температура внутри корпуса не снизится до 60 °С и не будет нажата одна из кнопок для разблокировки реле.
Надпись «oht» при этом мигать перестанет.
При обрыве или коротком замыкании датчика температуры реле продолжает работать в обычном режиме, но каждые 4 с появляется надпись «Ert», означающая проблему с датчиком. В этом случае контроль за внутренним перегревом осуществляться не будет.

Подключение к сети

Схема вариант 1

Упрощенная внутренняя схема реле и схема подключения.

Схема вариант 2

Схема подключения реле напряжения ZUBR D63T с автоматическим выключателем и УЗО.

Схема вариант 3

Схема подключения реле напряжения и модульного контактора с обмоткой 230V.

Схема вариант 4

Схема подключение реле напряжения и контактора с обмоткой 380V.

Дополнительные характеристики

• Потребление тока: не более 86 мА
• Сечение провода: не более 16 мм²
• Масса: 0,21 кг ±10%
• Габаритные размеры (Ш х В х Г): 53 х 85 х 70 мм
• Количество коммутаций под нагрузкой, не менее: 100 000 циклов
• Количество коммутаций без нагрузки, не менее: 1 000 000 циклов
• Степень защиты: IP20

Комплектация

1. Реле ZUBR D63T
2. Гарантийное свидетельство
3. Гарантийный талон
4. Технический паспорт
5. Инструкция
6. Упаковочная коробка
