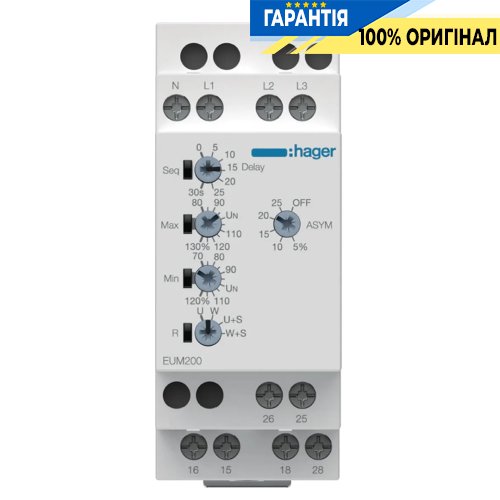

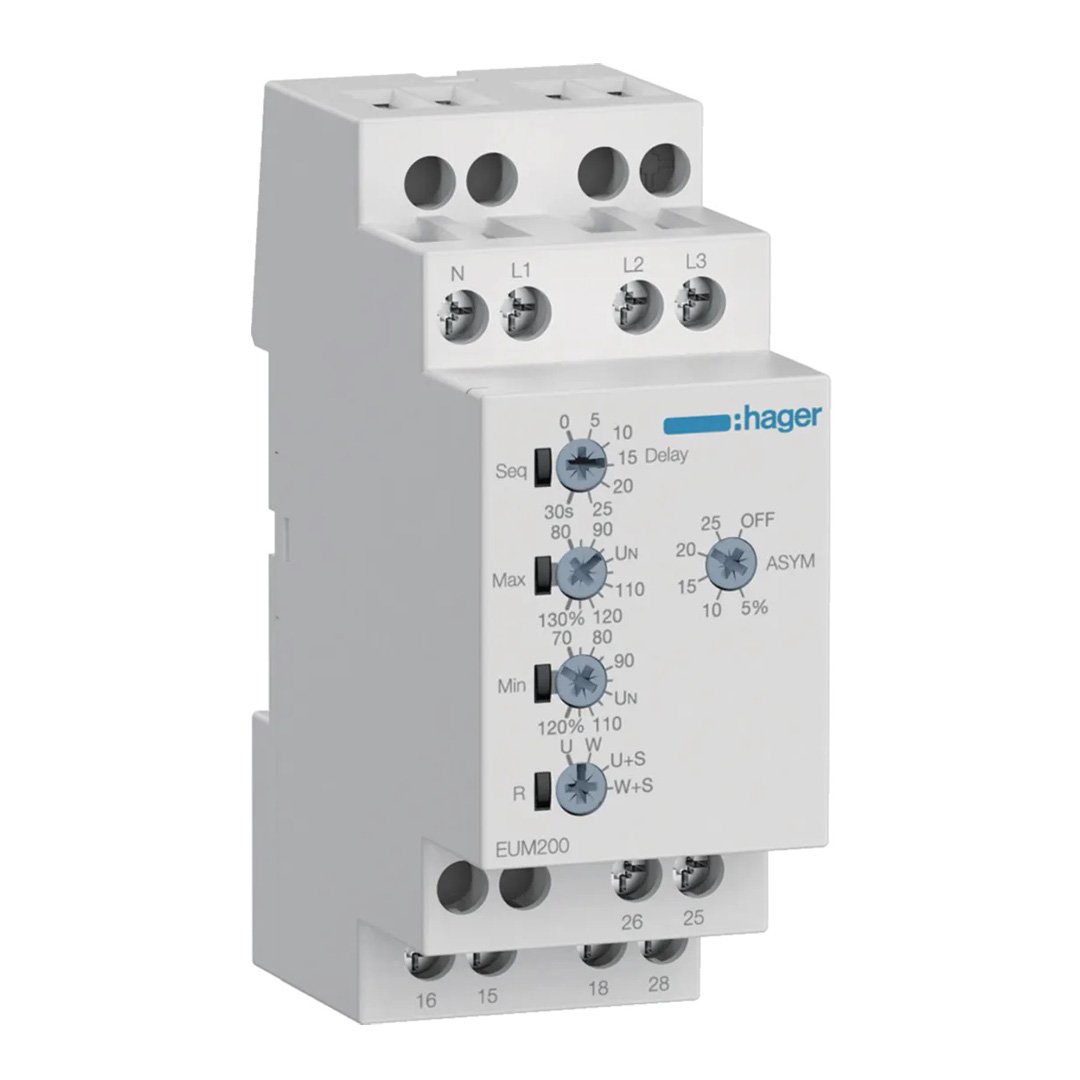

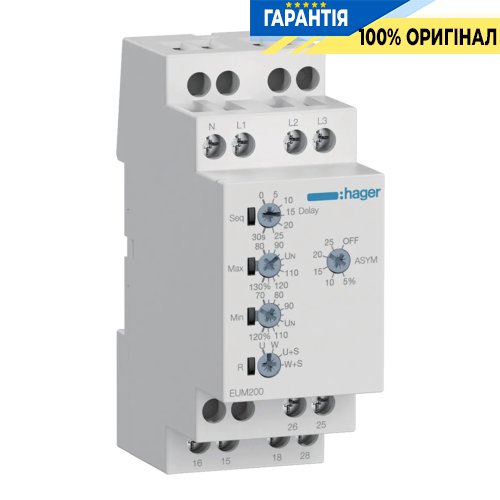

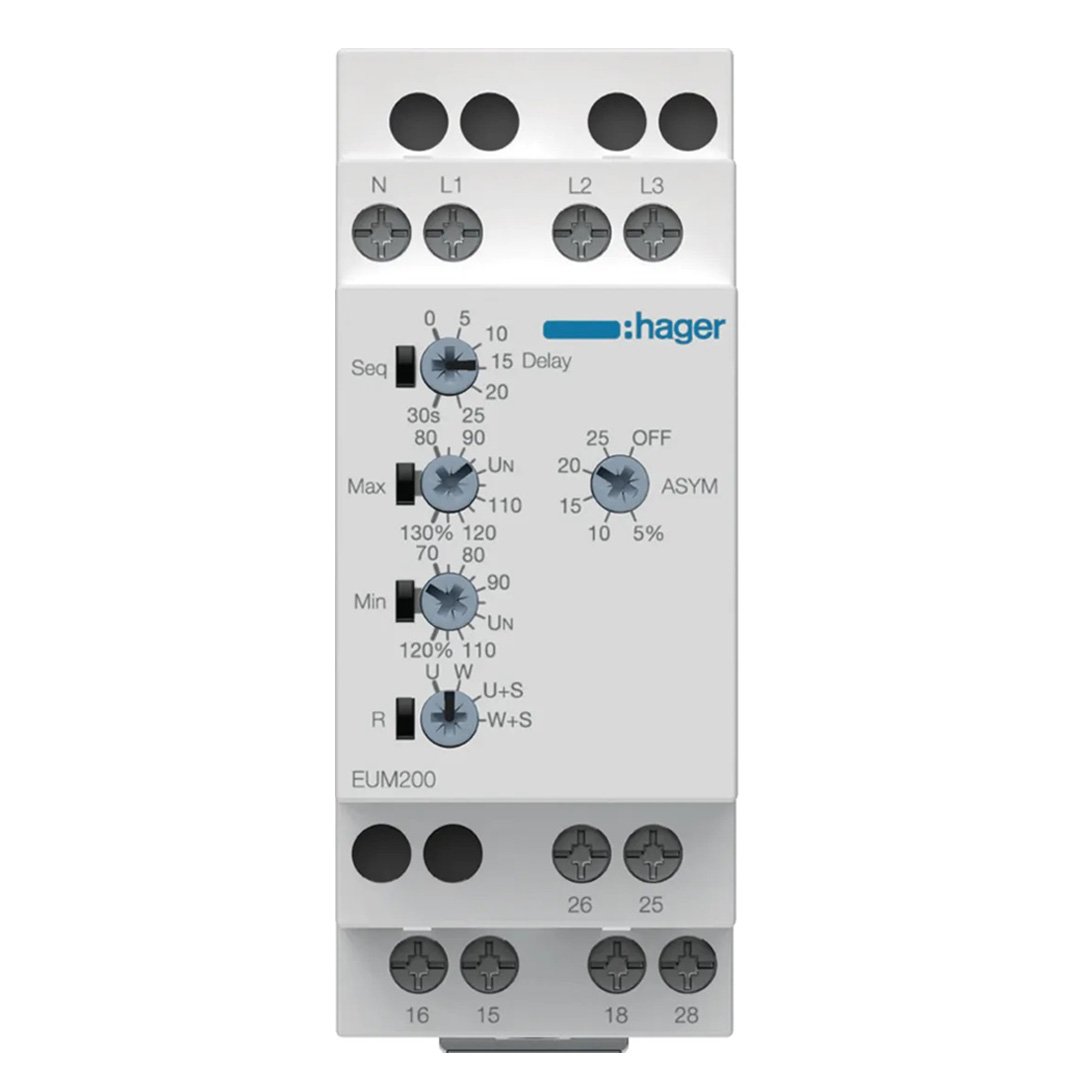

Реле контроля фаз и напряжения без задержки на включение 1P+N/3P(N) 2ПК, Hager EUM200

— Контроль напряжения в 3-х и 1-фазной сети с регулируемыми пороговыми значениями.
— Задержка запуска, контроль фазы, отказ и последовательность фаз.
— Напряжение питания: 3(N)~ 400/230В
— Номинальное потребление: 11ВА (1.2Вт).
— Номинальная частота переменного тока: 50...60 Гц.
— Время восстановления: 500 мс.
— Падение напряжения: >20 % напряжения питания.

Функции устройства

Пороги устанавливаются с помощью 5 потенциометров, а 4 световых индикатора предоставляют информацию о состоянии устройства и установки.

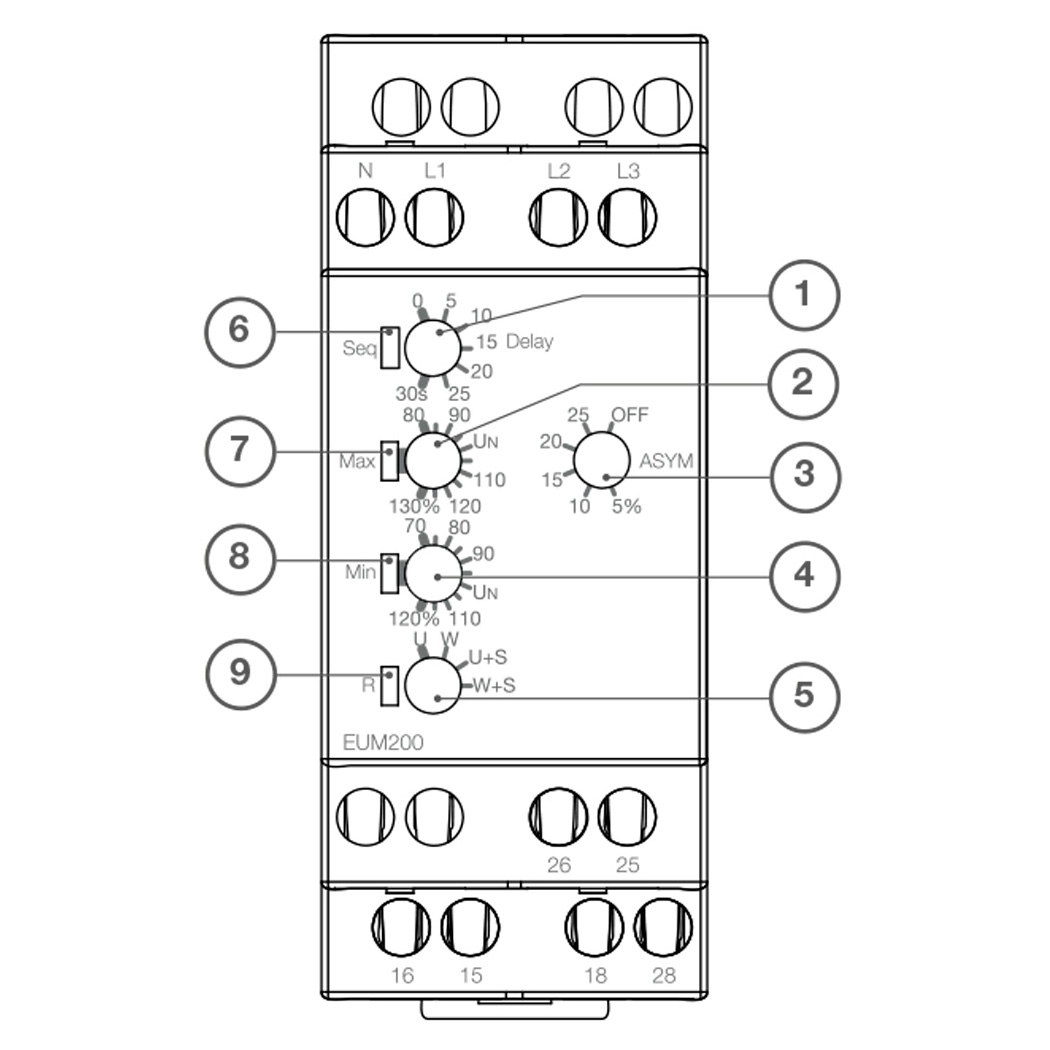

Управление устройства

1. Регулируемая задержка срабатывания.
2. Максимальное пороговое значение (% от U ном.).
3. Регулируемая асимметрия.
4. Минимальное пороговое значение (% от U ном.)
5. Выбор функции.
6. Индикация ошибки последовательности (красный).
7. Индикатор MAX (красный).
8. Индикатор MIN (красный).
9. Индикация состояния выходного реле R (желтый).

Параметры контакта реле

• Выходная цепь: (2 переключающих контакта).
• Номинальное напряжение: 250 В ~.
• Коммутационная способность: 1250 ВА (5 А/250 В ~).

Ресурс*

• Механический: 20 х 106 циклов
• Электрический: 2 х 105 циклов

* При резистивной нагрузке: 1000 ВА

Дополнительные данные

• Частота коммутации: макс.6/мин при резистивной нагрузке 1000 ВА (согласно IEC 60947-5-1)
• Категория перенапряжения: III (согласно IEC 60664-1)
• Напряжение изоляции: 480V (МЭК 60947-5-1)
• Номинальное импульсное напряжение: 4кВ
• Испытательное напряжение изоляции: 1800 В (IEC 60947-5-1)

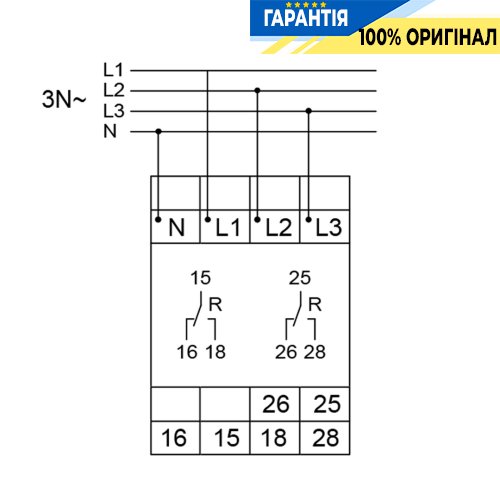

Клеммы подключения

• Поперечные сечения:
  − с концевой втулкой для проволоки: 1 х 0,5...2,5 мм² / 2 х 0,5...1,5 мм²
  − без гильзы для наконечников проволоки: 1 х 4 мм² / 2 х 2,5 мм²

Порог переключения

• Макс.: 80%...130% Un
• Мин.: 70%...120% Un
