Реле контролю фаз та напруги без затр. на увімкн., 1P+N/3P(N) 2ПК, Hager EUM200

— Контроль напруги в 3-х та 1-фазній мережі з регульованими пороговими значеннями.
— Затримка запуску, контроль фази, відмова та послідовність фаз.
— Напруга живлення: 3(N)~ 400/230В
— Номінальне споживання: 11ВА (1.2Вт).
— Номінальна частота змінного струму: 50...60 Гц.
— Час відновлення: 500 мс.
— Падіння напруги: >20% напруги живлення.

Функції пристрою

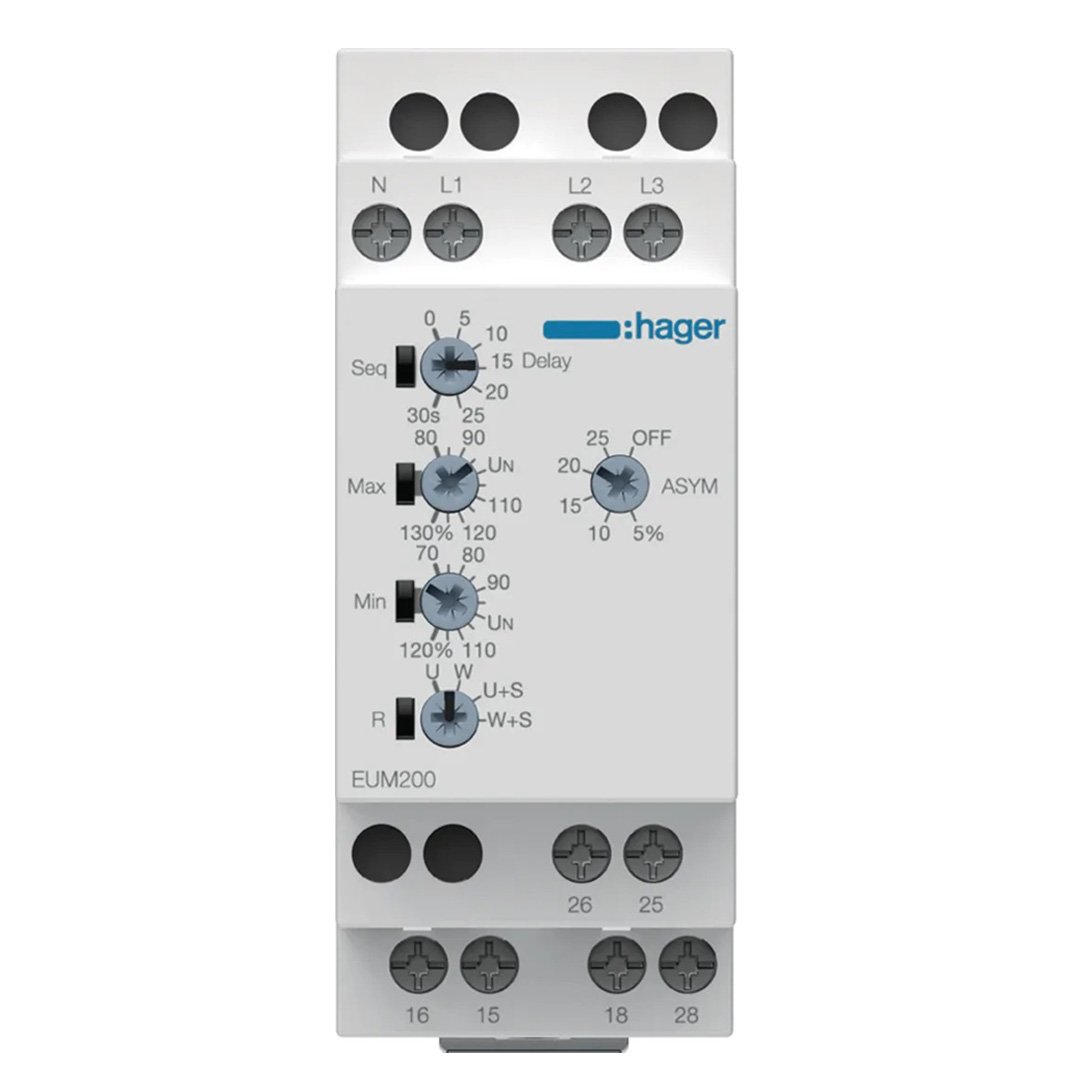

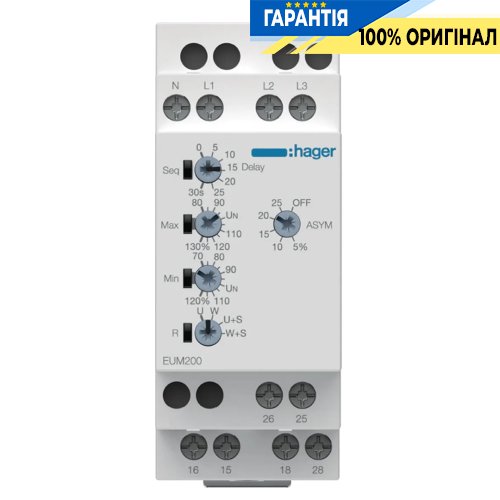

Пороги встановлюються за допомогою 5 потенціометрів, а 4 світлові індикатори надають інформацію про стан пристрою та встановлення.

Керування пристроєм

1. Регульована затримка спрацьовування.
2. Максимальне граничне значення (% від U ном.).
3. Регульована асиметрія.
4. Мінімальне граничне значення (% від U ном.)
5. Вибір функції.
6. Індикація помилки послідовності (червоний).
7. Індикатор MAX (червоний).
8. Індикатор MIN (червоний).
9. Індикація стану вихідного реле R (жовтий).

Параметри контакту реле

• Вихідний ланцюг: (2 безпотенційні перемикаючі контакти).
• Номінальна напруга: 250 В ~.
• Комутаційна здатність: 1250 ВА (5 А/250 В ~).

Ресурс*

• Механічний: 20 х 106 циклів
• Електричний: 2 х 105 циклів

* При резистивному навантаженні: 1000 ВА

Додаткові дані

• Частота комутації: макс.6/хв при резистивному навантаженні 1000 ВА (згідно з IEC 60947-5-1)
• Категорія перенапруги: III (згідно з IEC 60664-1)
• Напруга ізоляції: 480V (МЕК 60947-5-1)
• Номінальна імпульсна напруга: 4кВ
• Випробовувальна напруга ізоляції: 1800 В (IEC 60947-5-1)

Клеми підключення

• Поперечні перерізи:
  − з кінцевою втулкою для дроту: 1 х 0,5...2,5 мм² / 2 х 0,5...1,5 мм²
  − без гільзи для наконечників дроту: 1 х 4 мм² / 2 х 2,5 мм²

Поріг перемикання

• Макс.: 80%...130% Un
• Мін.: 70%...120% Un
