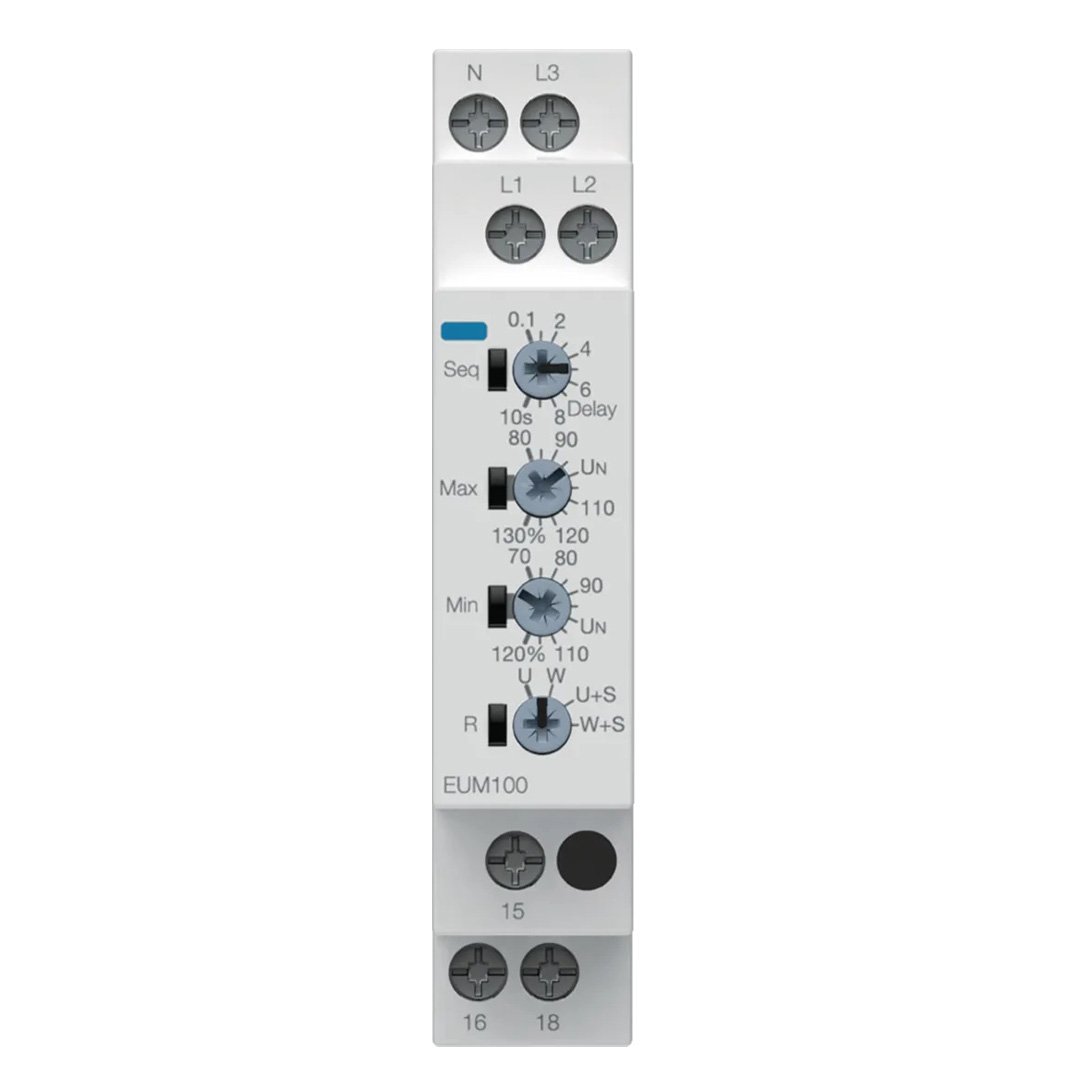

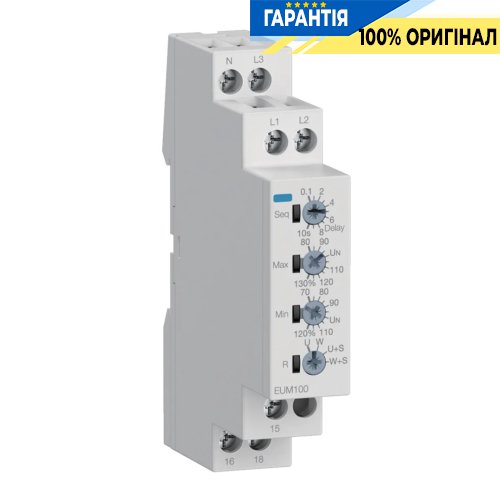

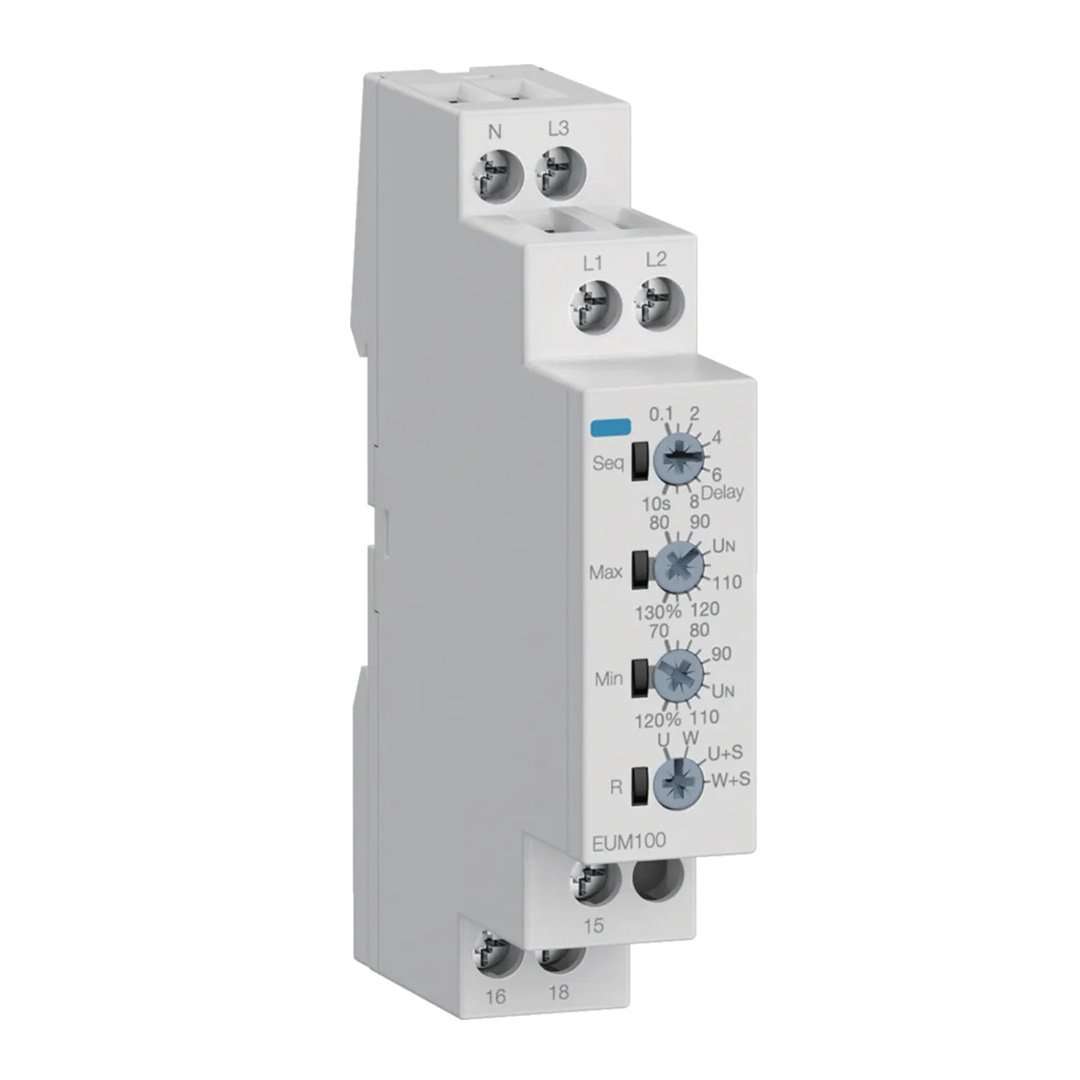

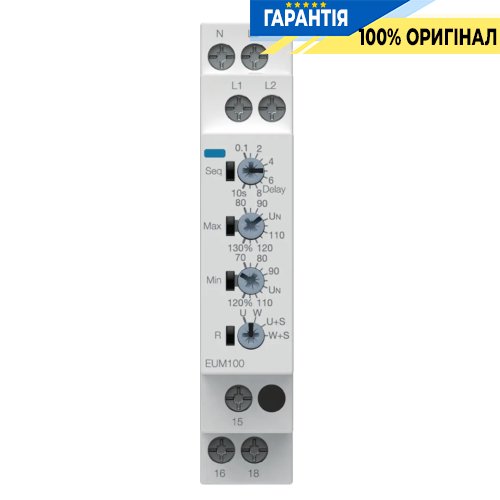

Реле контроля фаз и напряжения без задержки на включение 1P+N/3P(N) 1ПК, Hager EUM100

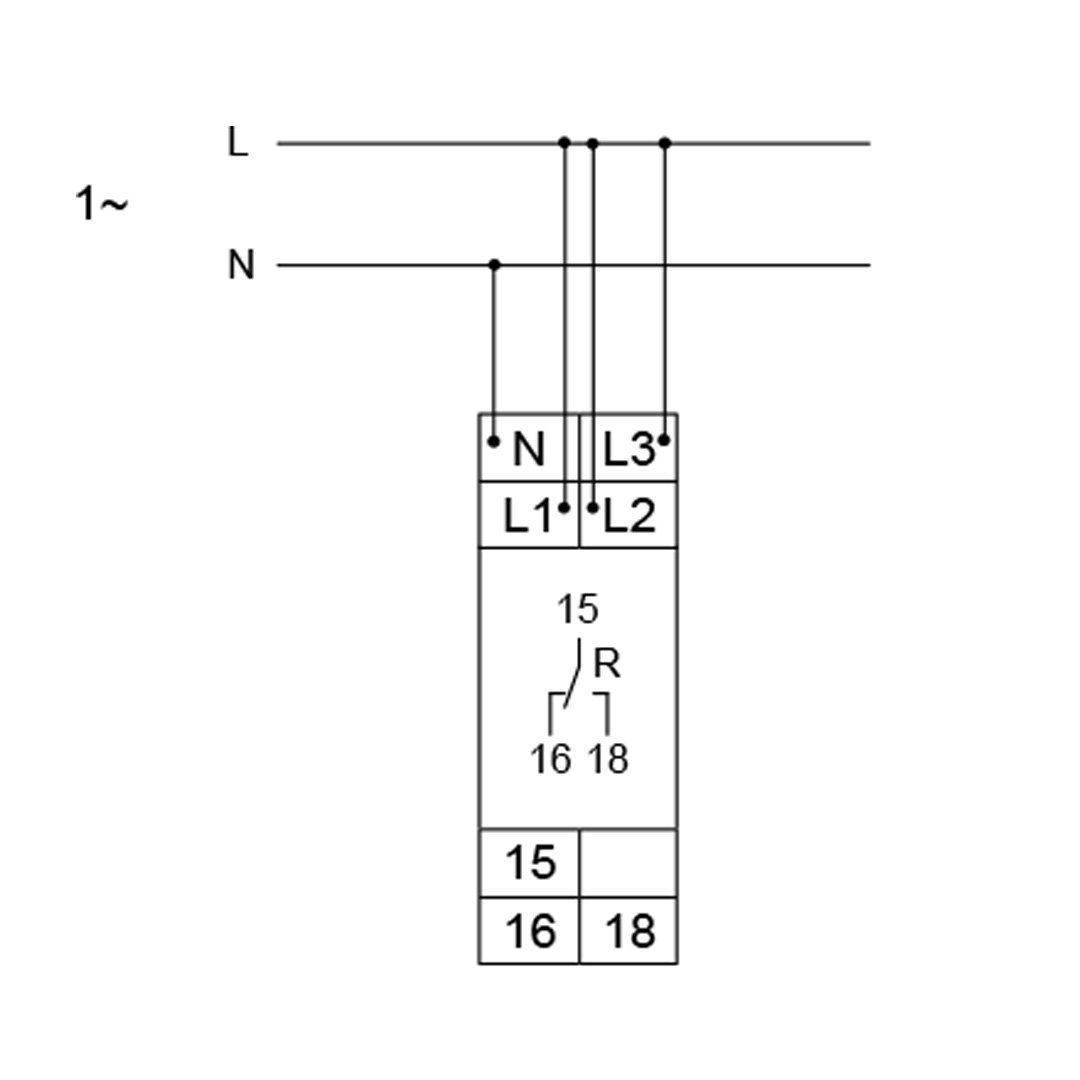

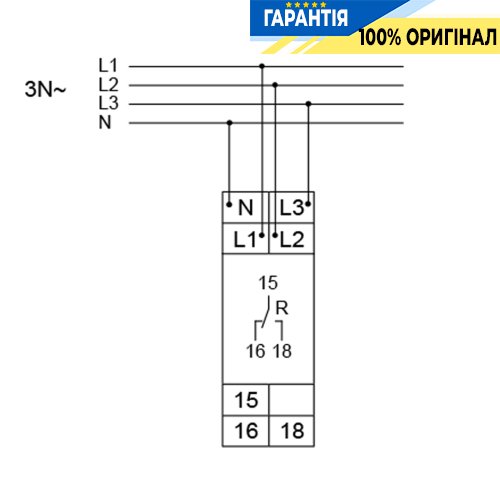

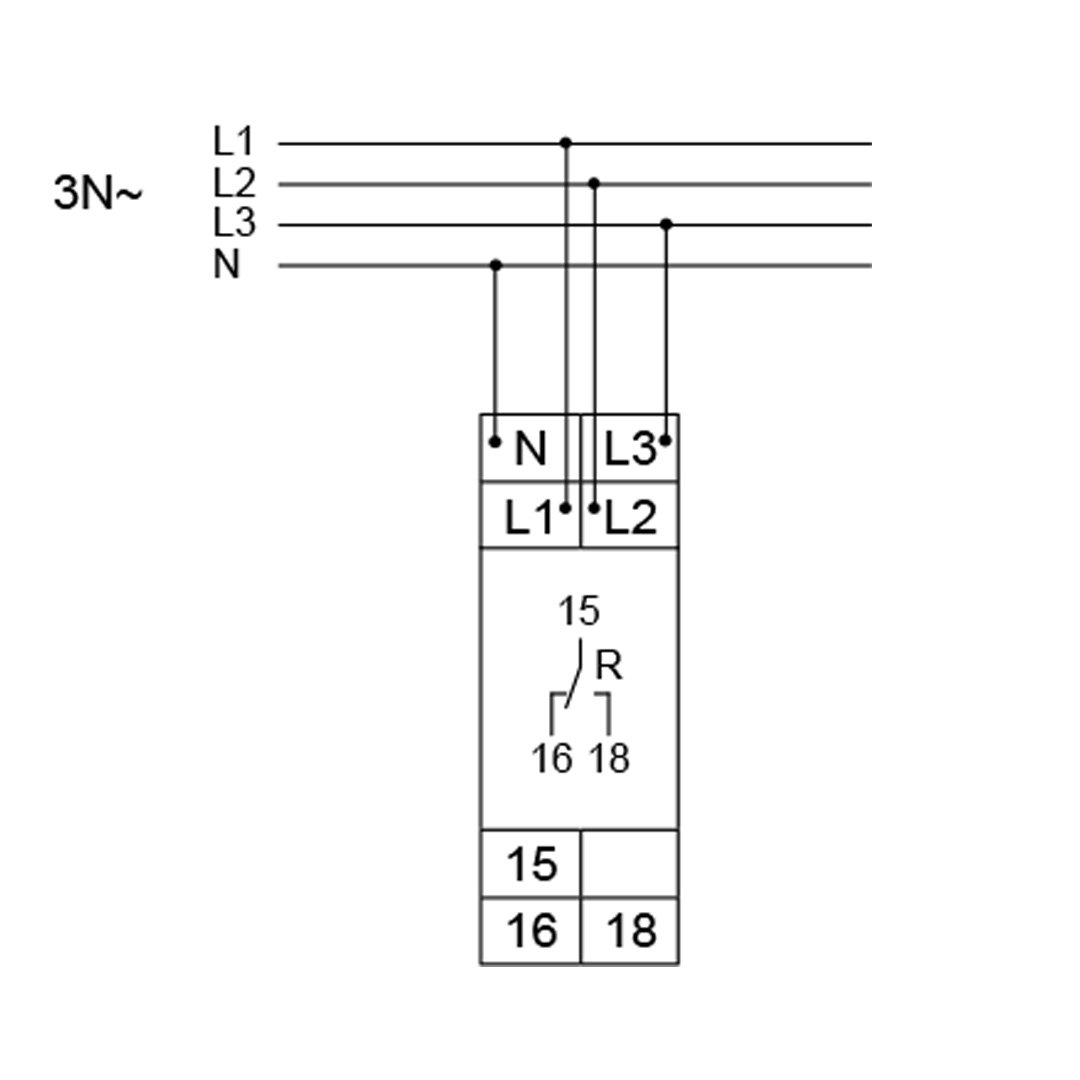

— Контроль напряжения в 3-х и 1-фазной сети с регулируемыми пороговыми значениями.
— Задержка запуска, контроль фазы, отказ и последовательность фаз.
— Напряжение питания: 3(N)~ 400/230В
— Номинальное потребление: 8ВА (1Вт).
— Номинальная частота переменного тока: 50...60 Гц.
— Время восстановления: 500 мс.
— Падение напряжения: >20 % напряжения питания.

Функции устройства

Пороги устанавливаются с помощью 4 потенциометров, а 4 световых индикатора предоставляют информацию о состоянии устройства и установки.

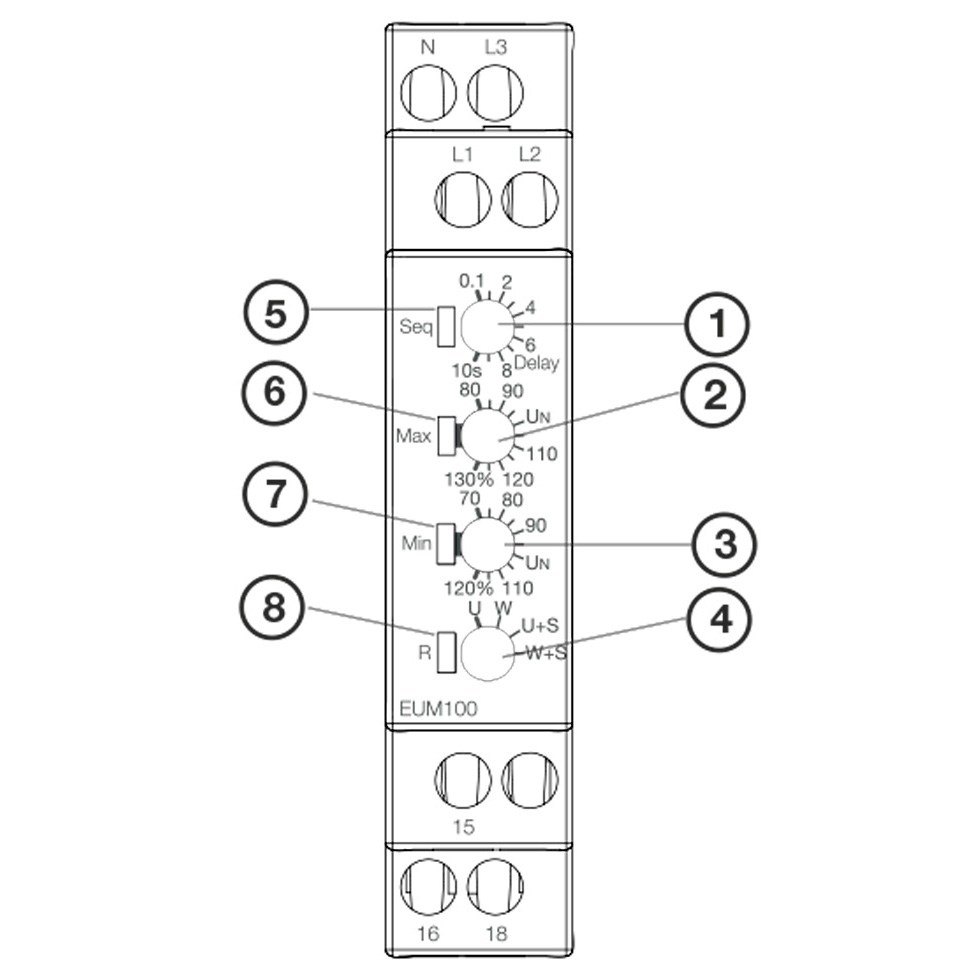

Управление устройства

1. Регулируемая задержка отключения.
2. Регулируемая задержка включения.
3. Регулируемый контроль диапазона.
4. Выбор функции.
5. Индикация ошибки последовательности (красный).
6. Индикатор MAX (красный).
7. Индикатор MIN (красный).
8. Индикация состояния выходного реле R (желтый).

Параметры контакта реле

• Выходная цепь: (1 беспотенциальный переключающий контакт).
• Номинальное напряжение: 250 В ~.
• Коммутационная способность: 1250 ВА (5 А/250 В ~).

Ресурс*

• Механический: 20 х 106 циклов
• Электрический: 2 х 105 циклов

* При резистивной нагрузке: 1000 ВА

Дополнительные данные

• Частота коммутации: макс.6/мин при резистивной нагрузке 1000 ВА (согласно IEC 60947-5-1)
• Категория перенапряжения: III (согласно IEC 60664-1)
• Напряжение изоляции: 480V (МЭК 60947-5-1)
• Номинальное импульсное напряжение: 4кВ
• Испытательное напряжение изоляции: 1800 В (IEC 60947-5-1)

Клеммы подключения

• Поперечные сечения:
  − с концевой втулкой для проволоки: 1 х 0,5...2,5 мм² / 2 х 0,5...1,5 мм²
  − без гильзы для наконечников проволоки: 1 х 4 мм² / 2 х 2,5 мм²

Порог переключения

• Макс.: 80%...130% Un
• Мин.: 70%...120% Un
