Реле контролю фаз та напруги без затр. на увімкн., 1P+N/3P(N) 1ПК, Hager EUM100

— Контроль напруги в 3-фазній та 1-фазній мережі з регульованими пороговими значеннями.
— Затримка запуску, контроль фази, відмова та послідовність фаз.
— Напруга живлення: 3(N)~ 400/230В
— Номінальне споживання: 8ВА (1Вт).
— Номінальна частота змінного струму: 50...60 Гц.
— Час відновлення: 500 мс.
— Падіння напруги: >20% напруги живлення.

Функції пристрою

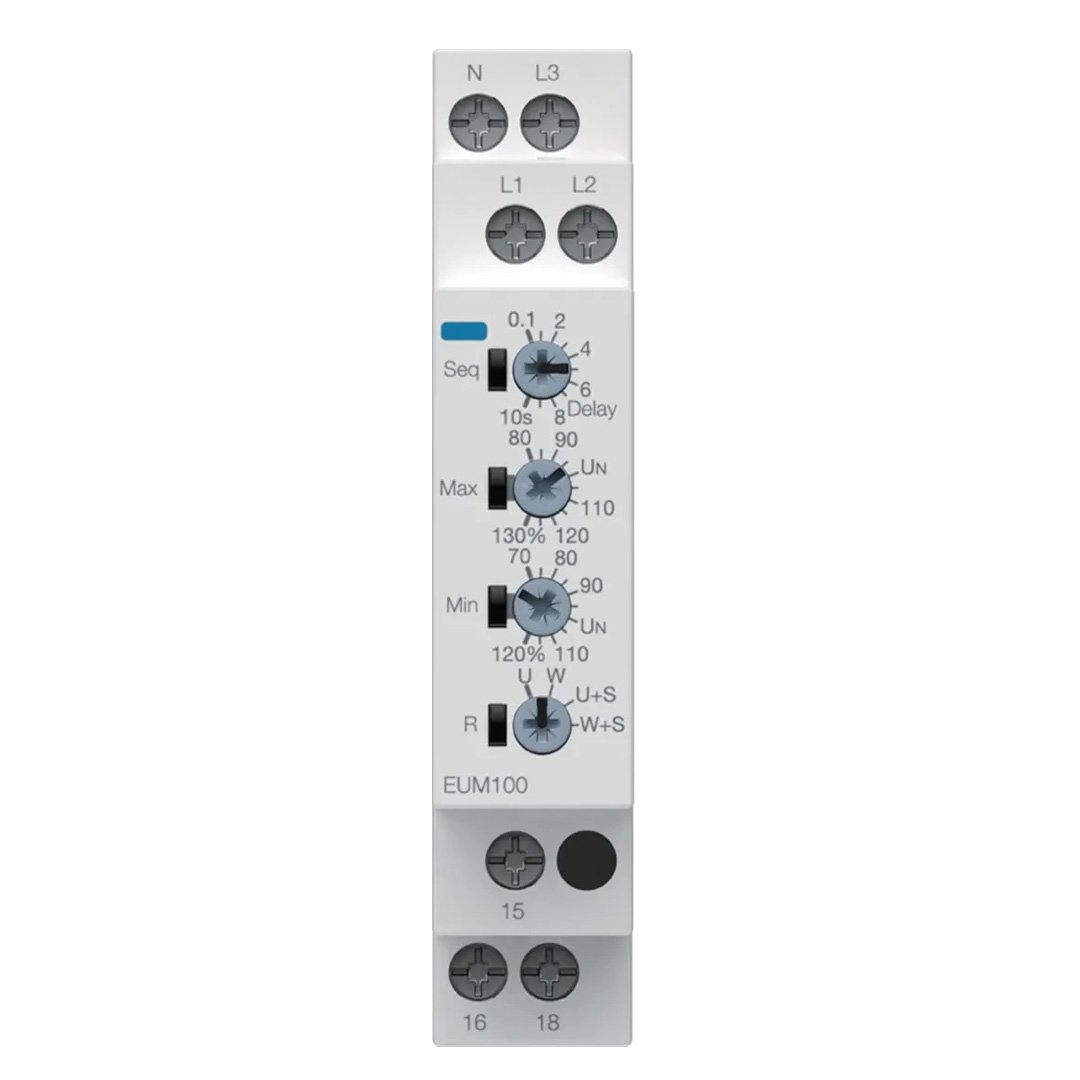

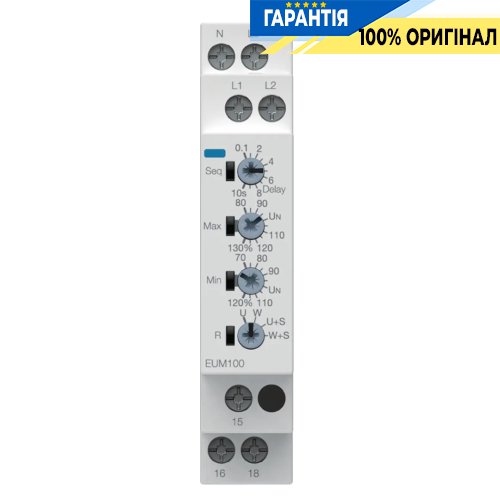

Пороги встановлюються за допомогою 4 потенціометрів, а 4 світлові індикатори надають інформацію про стан пристрою.

Керування пристроєм

1. Регульована затримка відключення.
2. Регульована затримка включення.
3. Регульований контроль діапазону.
4. Вибір функції.
5. Індикація помилки послідовності (червоний).
6. Індикатор MAX (червоний).
7. Індикатор MIN (червоний).
8. Індикація стану вихідного реле R (жовтий).

Параметри контакту реле

• Вихідний ланцюг: (1 безпотенційний перемикаючий контакт).
• Номінальна напруга: 250 В ~.
• Комутаційна здатність: 1250 ВА (5 А/250 В ~).

Ресурс*

• Механічний: 20 х 106 циклів
• Електричний: 2 х 105 циклів

* При резистивному навантаженні: 1000 ВА

Додаткові дані

• Частота комутації: макс.6/хв при резистивному навантаженні 1000 ВА (згідно з IEC 60947-5-1)
• Категорія перенапруги: III (згідно з IEC 60664-1)
• Напруга ізоляції: 480V (МЕК 60947-5-1)
• Номінальна імпульсна напруга: 4кВ
• Випробовувальна напруга ізоляції: 1800 В (IEC 60947-5-1)

Клеми підключення

• Поперечні перерізи:
  − з кінцевою втулкою для дроту: 1 х 0,5...2,5 мм² / 2 х 0,5...1,5 мм²
  − без гільзи для наконечників дроту: 1 х 4 мм² / 2 х 2,5 мм²

Поріг перемикання

• Макс.: 80%...130% Un
• Мін.: 70%...120% Un
