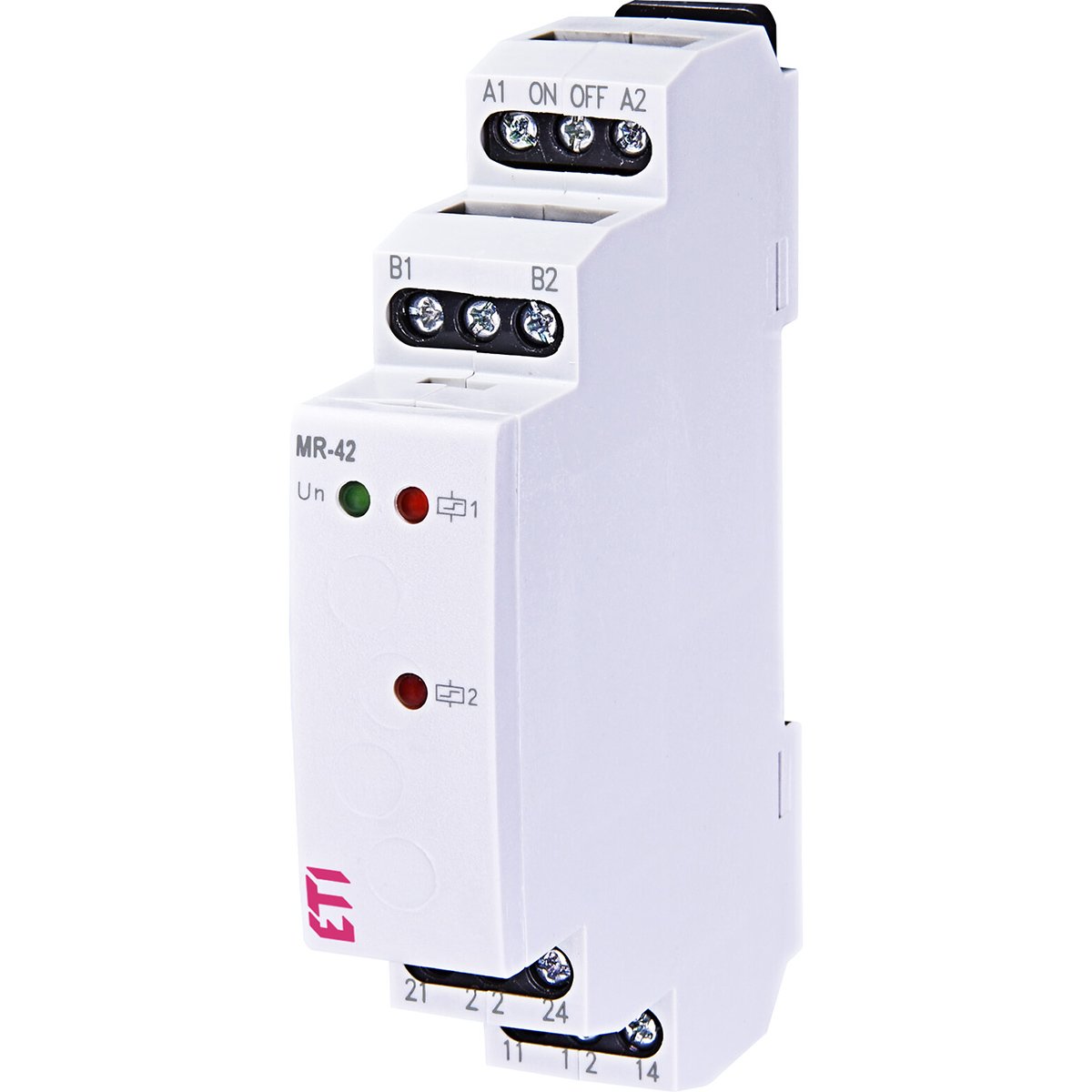

Импульсное реле с функцией "память" MR-42 UNI 12-240V AC/DC (2x16A AC1) ETI 2470008

  • Импульсное реле с функцией "память" MR-42 UNI 12-240V AC/DC (2x16A AC1) ETI 2470008
    • 9696
      1 759.30грн

    • Расчёт сметы под ключ
      Быстро считаем по фото или проекту в Viber / Telegram. Подбираем оптимальные аналоги без потери качества.

      Оптовая цена с первого заказа
      Партнёрские условия сразу для прорабов, электриков, дизайнеров и монтажников.

      Возврат остатков без проблем
      Принимаем излишки после завершения объекта. Возврат или обмен возможен в течение 14 дней с даты отгрузки товара.

      НДС и полный пакет документов
      Работаем с любой формой оплаты. Полный пакет документов для бухгалтерского учета.

      Официальная гарантия
      Только сертифицированная продукция с заводской гарантией для сдачи объектов.

Импульсное реле ETI MR-42 UNI используется для управления оборудованием с помощью импульсных сигналов.
При каждой подаче импульса происходит изменение положения контактной группы.
Функции реле MR-42 UNI позволяют управлять двумя контактными группами.

Особенности:

  • Универсальное напряжение питания: AC/DC 12-240 V
  • Сохраняет в памяти текущее состояние контактной группы при исчезновении питающего напряжения, а после восстановления питания реле возвращает контакты в состояние, в котором они были до отключения;
  • MR-42 UNI имеет возможность выбора: параллельная работа 2-х контактных групп или шаговое реле.

Технические характеристики:

  • Количество функций: 2
    • :
  • Клеммы питания/управления A1 - A2 / A1 - ON/OFF
  • Номинальное напряжение: (UNI) AC/DC 12 - 240 V (50 - 60Гц)
  • Количество контактов: 2P опрокидывающихся
  • Номинальный ток: 1 x 16A/AC1 2 x 16A/AC1
  • Коммутирующая мощность: 4000VA/AC1, 384W/DC
  • Коммутирующее напряжение: 250V AC1 / 24V DC
  • Мощность управляющего входа: AC 0.025 - 0.2 VA / DC 0.1 - 0.7 W (UNI)
  • Возможность подключения нагрузки между А2-ON/OFF: да
  • Возможность подключения светодиодов: (UNI) - нет
  • Длительность управляющего импульса мин. 25 мс/макс. :неограниченное
  • Рабочий диапазон температур: -20...+55o C
  • Номинальное импульсное напряжение: Uimp 4 kV (питание-выход)
  • Сечение проводников: 2,5 мм2
  • Механический/электрический ресурс : 3x107 / 0.7x105
  • Размеры: 90 x 17,6 x 64 мм
  • Соответствие стандартам: EN 61812-1, EN 61010-1

Схема

Как подключить импульсное реле ETI MR-42 UNI 2470008

Подключение

Как подключить реле ETI MR-42 UNI 2470008

  • Предложение: Standart, Professional
  • Особенности: Модульный, Управление контактом в бистабильном режиме, Управление контактом в моностабильном режиме
  • Тип: Реле, Реле импульсное, Шаговое реле
  • Ток катушки управления: AC (переменный ток), DC (постоянный ток)
  • Положение контактов: 2 ПК
  • Оборудование: Реле, Импульсное реле, Шаговое реле
  • Номинальный ток коммутации: 16 А
  • Функциональность: Управление контактом в бистабильном режиме, Управление контактом в моностабильном режиме
  • Принцип коммутации: Электромеханическое
  • Резервное питание: Нет
  • Доп. контакты: Нет
  • Вес, кг: 0.089
  • Напряжение катушки управления (AC): 12V (AC), 14V (AC), 24V (AC), 28V (AC), 36V (AC), 48V (AC), 60V (AC), 100V (AC), 110V (AC), 115V (AC), 120V (AC), 125V (AC), 130V (AC), 220V (AC), 230V (AC), 240V (AC)
  • Напряжение катушки управления (DC): 12V (DC), 20V (DC), 24V (DC), 36V (DC), 42V (DC), 48V (DC), 60V (DC), 100V (DC), 110V (DC), 115V (DC), 120V (DC), 125V (DC), 130V (DC), 220V (DC), 230V (DC), 240V (DC)
  • Место установки: DIN-рейка
  • Номинальное напряжение, В: 12, 14, 20, 24, 28, 36, 42, 48, 60, 100, 110, 115, 120, 125, 130, 220, 230, 240
  • Тип напряжения: Переменный ток / Постоянный ток
  • Сертификаты: Сертификация CE — европейское соответствие.
