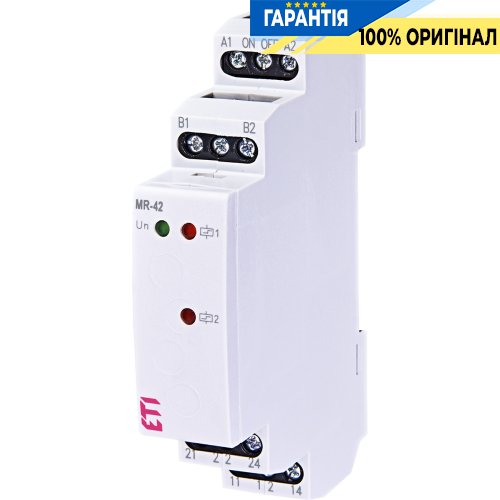

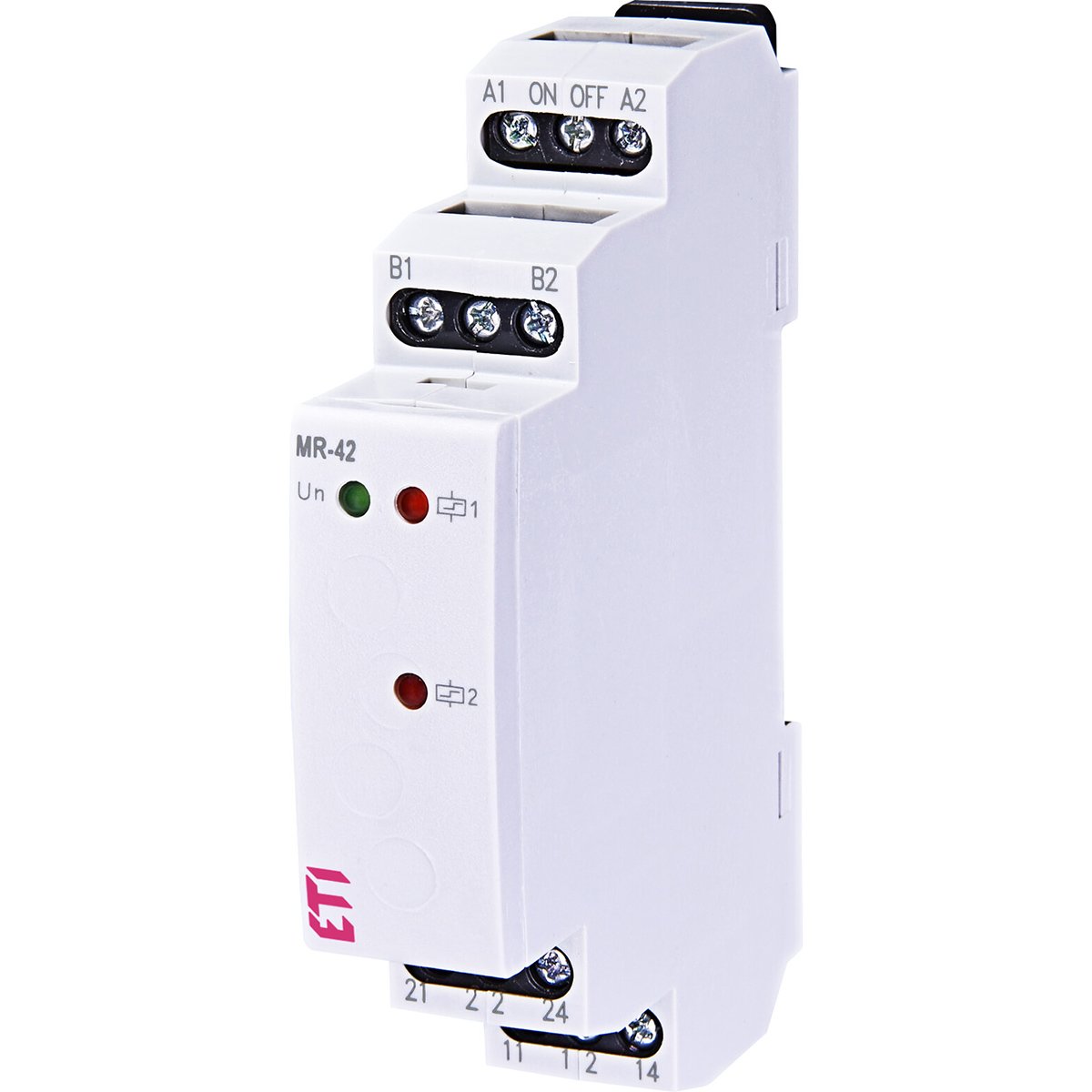

Імпульсне реле з функцією "пам'ять" MR-42 UNI 12-240V AC/DC (2x16A AC1) ETI 2470008

  • Імпульсне реле з функцією "пам'ять" MR-42 UNI 12-240V AC/DC (2x16A AC1) ETI 2470008
    • 9696
      1 831.10грн

    • Розрахунок кошторису під ключ
      Швидко рахуємо за фото або проєктом у Viber / Telegram. Підбираємо оптимальні аналоги без втрати якості.

      Оптова ціна з першого замовлення
      Партнерські умови одразу для виконробів, електриків, дизайнерів та монтажників..

      Повернення залишків без проблем
      Приймаємо надлишки після завершення об'єкта. Повернення або обмін можливе протягом 14 днів з дати відвантаження товару.

      ПДВ та повний пакет документів
      Працюємо з будь-якою формою оплати. Повний пакет документів для бухгалтерського обліку.

      Офіційна гарантія
      Тільки сертифікована продукція із заводською гарантією для здавання об'єктів.

Імпульсне реле ETI MR-42 UNI використовуються для управління обладнанням за допомогою імпульсних сигналів.
При кожній подачі імпульсу відбувається зміна положення контактної групи.
Функції реле MR-42 UNI дозволяють управляти двома групами контактів.

Особливості:

  • Універсальна напруга живлення: AC/DC 12-240 V
  • Зберігає в пам’яті поточний стан контактної групи при зникненні напруги живлення, а після відновлення живлення реле повертає контакти в стан, в якому вони були до відключення;
  • MR-42 UNI має можливість вибору: паралельна робота 2-х контактних груп або крокове реле.

Технічні характеристики:

  • Кількість функцій: 2
    • :
  • Клеми живлення/управління A1 - A2 / A1 - ON/OFF
  • Номінальна напруга: (UNI) AC/DC 12 - 240 V (50 - 60Гц)
  • Кількість контактів: 2P перекидних
  • Номінальний струм: 1 x 16A/AC1 2 x 16A/AC1
  • Комутуюча потужність: 4000VA / AC1, 384W / DC
  • Комутуюча напруга: 250V AC1 / 24V DC
  • Потужність управляючого входу: AC 0.025 - 0.2 VA / DC 0.1 - 0.7 W (UNI)
  • Можливість підключення навантаження між А2-ON/OFF: так
  • Можливість підключення світлодіодів: (UNI) - ні
  • Тривалість управляючого імпульсу мін. 25 мс / макс. :необмежена
  • Робочий діапазон температур: -20...+55o C
  • Номінальна імпульсна напруга: Uimp 4 kV (живлення-вихід)
  • Переріз провідників: 2,5 мм2
  • Механічний/електричний ресурс : 3x107 / 0.7x105
  • Розміри : 90 x 17,6 x 64 мм
  • Відповідність стандартам: EN 61812-1, EN 61010-1

Схема

Як підключити імпульсне реле ETI MR-42 UNI 2470008

Підключення

Як підключити реле ETI MR-42 UNI 2470008

  • Пропозиція: Standart, Professional
  • Особливості: Модульний, Керування контактом в бістабільному режимі, Керування контактом в моностабільному режимі
  • Тип: Реле, Реле імпульсне, Крокове реле
  • Струм котушки управління: AC (змінний струм), DC (постійний струм)
  • Положення контактів: 2 ПК
  • Обладнання: Реле, Імпульсне реле, Крокове реле
  • Номінальний струм комутації: 16 А
  • Функціональність: Керування контактом в бістабільному режимі, Керування контактом в моностабільному режимі
  • Принцип комутації: Електромеханічне
  • Резервне живлення: Ні
  • Дод. контакти: Ні
  • Вага, кг: 0.089
  • Напруга котушки керування (AC): 12V (AC), 14V (AC), 24V (AC), 28V (AC), 36V (AC), 48V (AC), 60V (AC), 100V (AC), 110V (AC), 115V (AC), 120V (AC), 125V (AC), 130V (AC), 220V (AC), 230V (AC), 240V (AC)
  • Напруга котушки керування (DC): 12V (DC), 20V (DC), 24V (DC), 36V (DC), 42V (DC), 48V (DC), 60V (DC), 100V (DC), 110V (DC), 115V (DC), 120V (DC), 125V (DC), 130V (DC), 220V (DC), 230V (DC), 240V (DC)
  • Місце встановлення: DIN-рейка
  • Номінальна напруга, В: 12, 14, 20, 24, 28, 36, 42, 48, 60, 100, 110, 115, 120, 125, 130, 220, 230, 240
  • Тип напруги: Змінний струм / Постійний струм
  • Сертифікати: Сертифікація CE – європейська відповідність.
