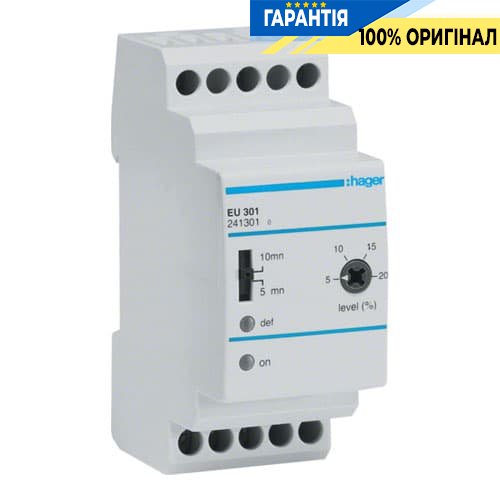

Реле контролю напруги Hager EU301 3-фазне

Докладний опис реле контролю напруги Hager EU301

Контроль зниження / підвищення напруги
Значення граничного перевищення і зниження напруги встановлюється в % від номінальної напруги від 5 до 20%, наприклад встановлене значення 10% - реле буде спрацьовувати при V = 360 B., при зниженні напруги і при V = 440 В., при підвищенні напруги.
Час преходу в робочий режим (t1) може бути 5 або 10 сек.

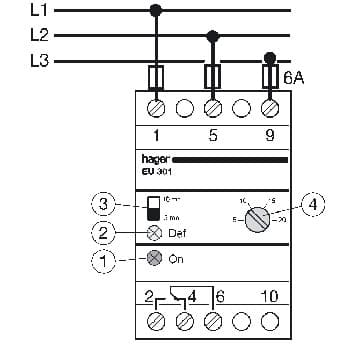

При падінні або зростанні напруги мережі вище зазначеного рівня, реле відключить споживача від мережі на час, вказаний перемикачем затримки часу, 5 або 10 хвилин, і почне блимати індикатор аварійного стану. Після закінчення часу затримки реле перевірить рівень напруги і, якщо напруга буде відповідати нормі, замкне контакти (6 і 2). Якщо після закінчення часу затримки напруга не відповідає нормі, індикатор аварійного стану почне постійно світитися. При відновленні напруги реле автоматично замкне контакти (6 і 2).

Примітка:
При підключенні реле до мережі почне блимати індикатор аварійного стану, так як реле сприймає підключення до мережі як стрибок напруги і розмикає контакти (6 і 2) на час затримки. Після закінчення часу затримки реле перейде в нормальний стан.

Технічні параметри

— Номінальне напруження Vn; ~ 400 В 50/60 Гц
— Потужність 3 ВА
— Робоча температура -20 +55 °С
— Ступінь захисту: IP20
— Потужність контактів: 8 А ~ 250 В

Артикул: EU301
