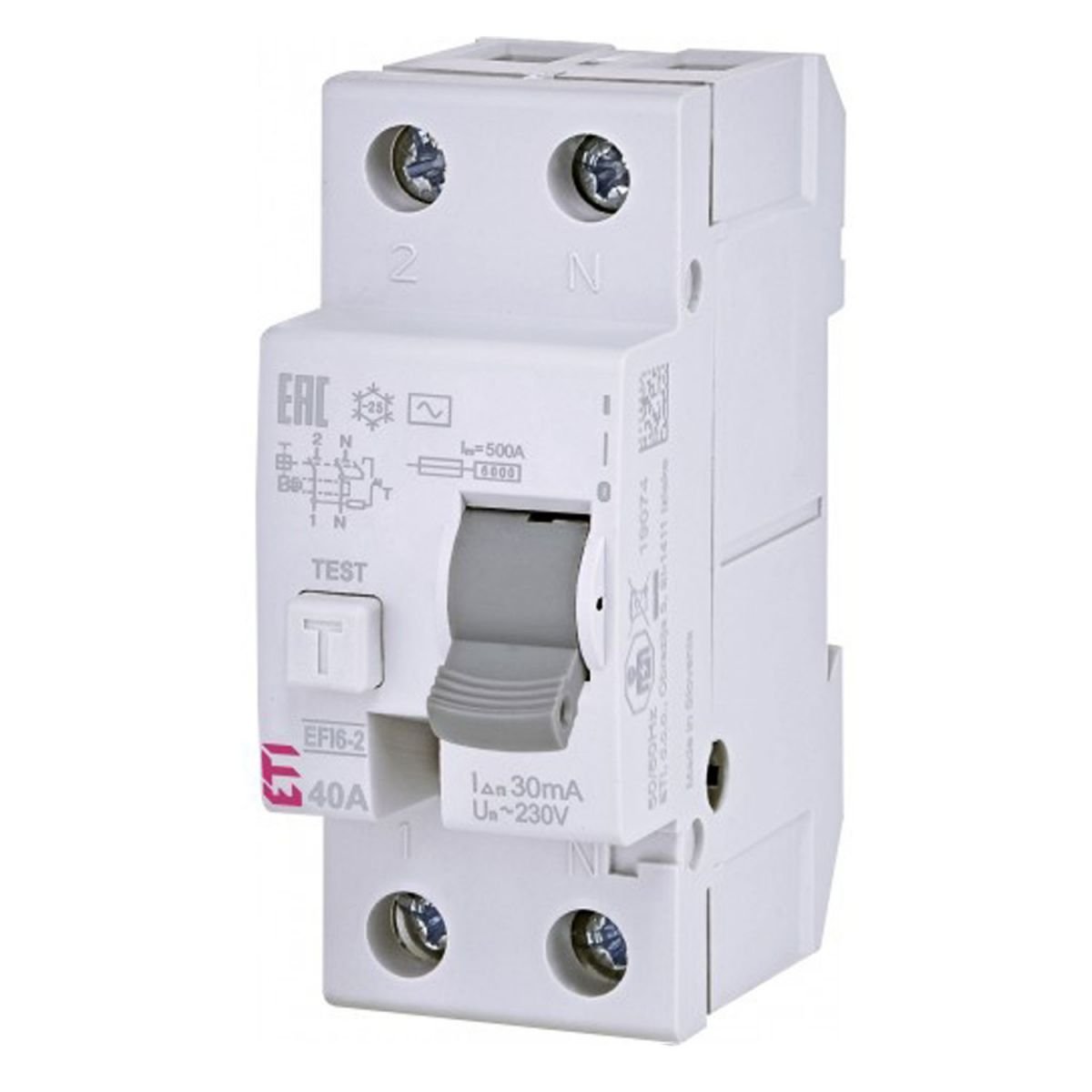

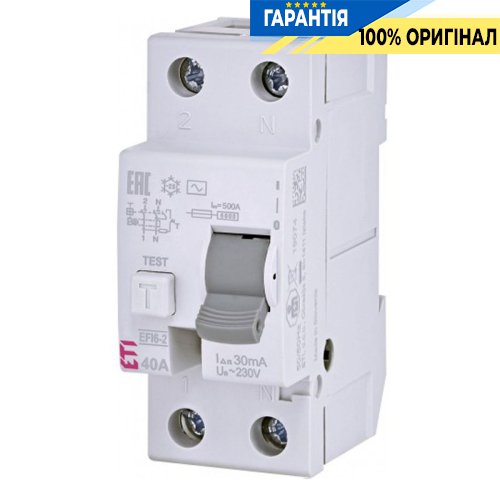

Реле диференційне (ПЗВ) 2р EFI6-P2 40/0,03 тип AC (6kA), ETI 2061252

Реле ETI

Диференційне реле ETI EFI6-P2 застосовується з метою захисту від ураження електричним струмом при прямих або непрямих дотиках до струмопровідних частин, а також до частин, які можуть опинитися під напругою в результаті пошкодження ізоляції; для захисту обладнання від можливого виникнення пожежі.

Виріб застосовується в мережах - TN-S, TN-C-S, TT і IT, де нейтральний та заземлюючий провідники розділені. Реле типу АС чутливе до змінного синусоідального диференціального струму витоку.

Серія ETI EFI6-P2 має зрозуміле чітке маркування виробу, що інформує про всі основні характеристики пристрою.

Технічні характеристики ETI

Тип: АС
Кількість полюсів: 2
Номінальний умовний струм замикання: 6 кA
Номінальний струм: 40 А
Струм витоку: 30 мА
Номінальний диференційний струм: 0,03 А
Номінальна комутаційна здатність: 800 А
Максимальне значення захисного запобіжника: 80 А gG
Номінальна частота: 50/60 Гц
Максимальний струм, що витримується: 400 А
Ступінь захисту: IP20
Робоча температура: -25°С...+55°С
Індикація положення контактної групи: механічна "червоний/зелений"
Монтаж на DIN-рейку: 35 мм
Монтажне положення: довільне

Артикул товару ETI: 2061252

Габаритні розміри ПЗВ ETI EFI6-P2 2061252

Схема підключення ПЗВ ETI EFI

Варіанти використання диференціального реле EFI6-P2 2061252 в разі аварійних ситуацій

Переваги ПЗВ 2061252:

• Надійне кріплення на шину ТН-35 (металевий фіксатор).
• Ідентифікація стану силових контактів індикацією ON/OFF.
• Можливість монтажу додаткових аксесуарів.
• Одночасне підключення провідників живлення як зверху, так і знизу.
• Інформація про параметри підключення провідників нанесена на корпус кожного виробу.
• Кнопка ТЕСТ для контролю працездатності механізму роз'єднувача.

Диференціальне реле укомплектовано запатентованим двосходинковим механізмом, що забезпечує максимальну надійність роботи.
