Автоматичний вимикач EasyPact 3-п 160А 15kA 400V 3P / 3T Schneider Electric LV516303

Докладний опис автоматичного вимикача EasyPact Schneider Electric LV516303

Апарати даної серії мають надійну і зручну конструкцію, що дозволяє їх легко оснащувати широким спектром допоміжних пристроїв.
Використовуються для захисту і управління в мережах низької напруги. Застосовуються у промислових установках, житлових будинках, адміністративно - комерційних об'єктах.
— Економічна серія для широкого кола застосування.
— Захист кіл від струмів короткого замикання;
— Захист кіл від струмів перевантаження;
— Регульована уставка теплового розчіплювача;
— 2 типорозміру: 100-250А; 400-630А;
— Виконання 3х полюсний;
— Індикатор стану (включений / вимкнений);
— Підключення шин шириною до 70мм;
— Кріплення на панель

Ступінь захисту

Відповідно до вимог стандартів МЕК 60529 (ступінь захисту IP) і МЕК 62262 (захист від зовнішніх механічних впливів IK).
Апарат, встановлений відкрито:
— з важелем управління: IP40, IK07 з лицьового боку;
— з виносною поворотною рукояткою: IP 55, IK08 з лицьового боку.
Апарат, встановлений у шафі:
— з важелем управління: IP40, IK07 з лицьового боку;
— з виносною поворотною рукояткою: IP 55, IK08 з лицьового боку.

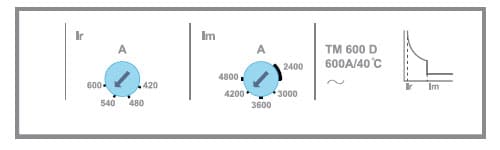

Магнітотермічні розчіплювачі TM-D

Магніто термічні розчіплювачі TD-M використовуються для захисту кабелів розподільних мереж з живленням від силових трансформаторів.

- Тепловий захист (Ir)
- Електромагнітний захист (Im)
- Типи захисту

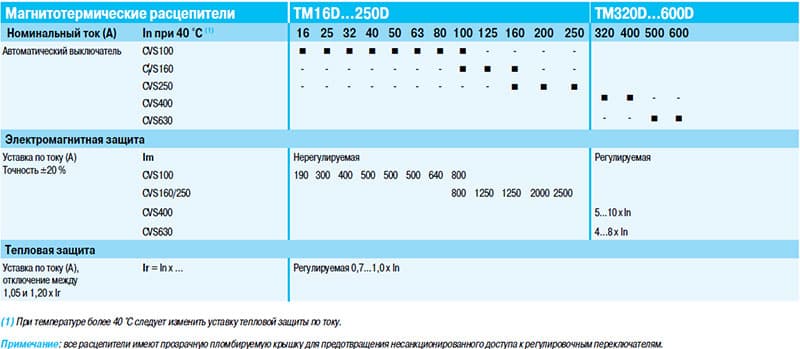

Параметри захисту:

- уставка теплового захисту по струму Ir регулюється в межах від 0,7 до 1,0 від номінального струму розчіплювача (16…250 А);
- уставка часу - нерегульована
- захист від короткого замикання за допомогою електромагнітного устрою виконує миттєве відключення у разі перевищення з нерегульованою або регульованою уставки по струму Im.
- TM-D: нерегульована уставка по струму Im для апаратів з In = 16 … 250А, регульована установка по току Im = 5…10 x In для апаратів з In = 400 А та Im = 4…8 x In для апаратів з In = 600 А. - триполюсні
- 3P 3D — 3-полюсний корпус (3Р), 3 полюса захищені (3D).
- Чотириполюсні
- 4P 4D — 4-полюсний корпус (4Р), 4 полюса захищені (4D), однакова уставка для фаз і нейтралі.

Апарати EasyPact CVS100 - 630 постачаються з виводами, забезпеченими гайками що замикаються з затискними гвинтами:
— EasyPact CVS100: гвинти і гайки М6;
— EasyPact CVS160 / 250: гвинти і гайки М8;
— EasyPact CVS400 / 630: гвинти і гайки М10.
Ці виводи можуть бути використані для:
— безпосереднього приєднання неізольованих шин або кабелів з наконечників;
— установки контактних пластин.

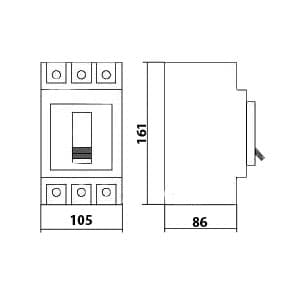

габаритні розміри:

Артикул: LV516303
