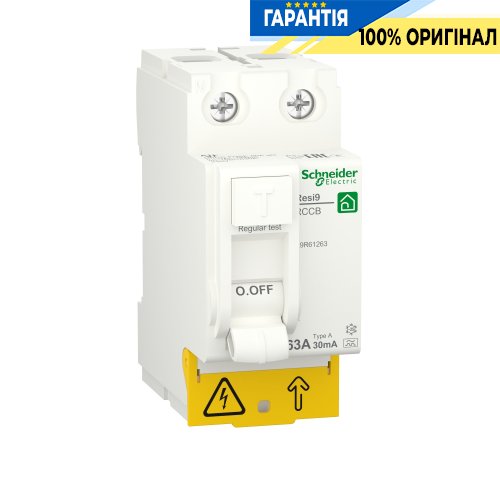

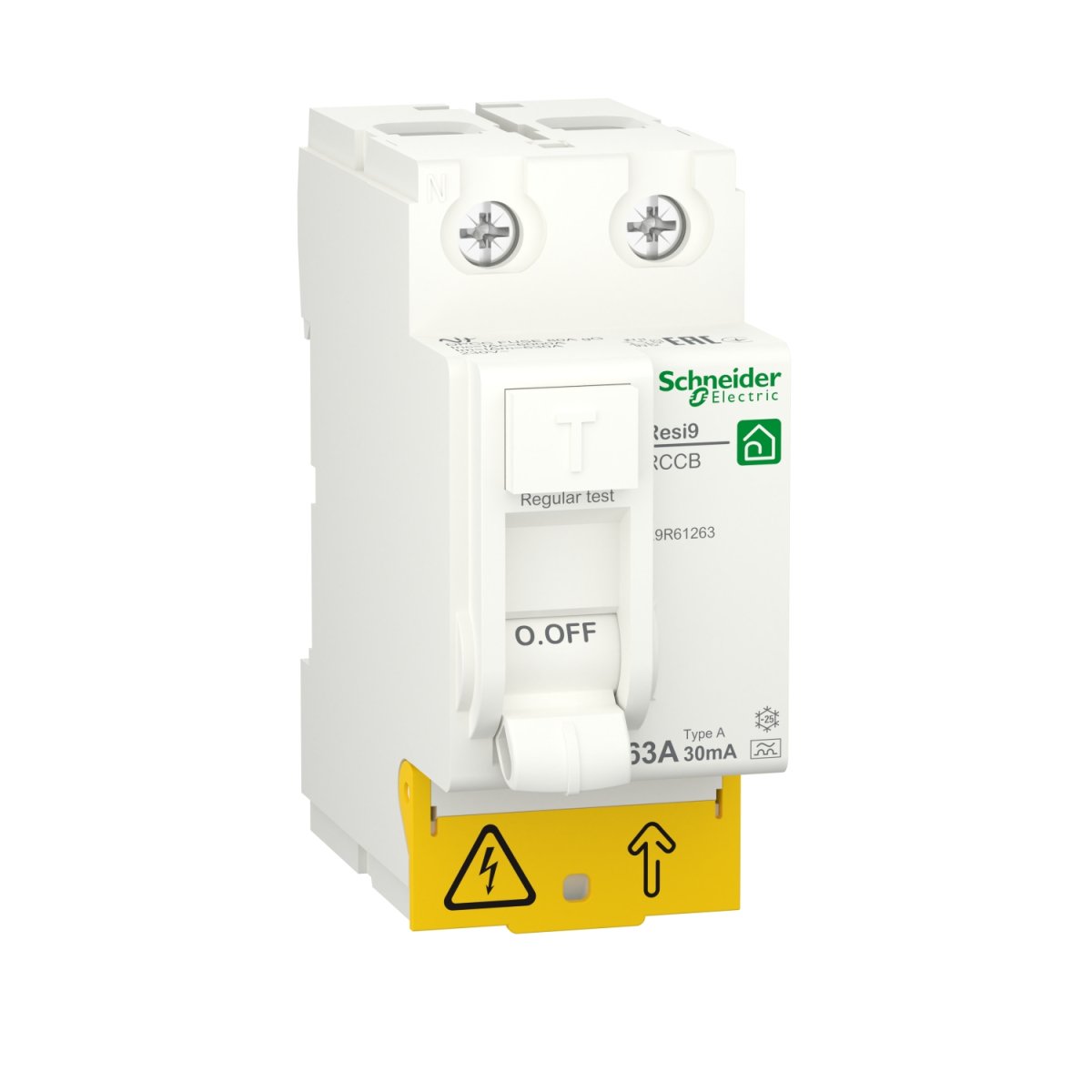

Вимикач диференційного струму Schneider Electric Resi9 2P, 63A/0,03 A R9R61263

Вимикач диференціального струму Schneider Electric Resi9 (дифреле типу А , ПЗВ типу А) R9R61263 призначене для захисту від ураження електричним струмом при прямому дотику.
Встановлення ПЗВ Resi9 R9R61263 – призначене як обов'язковий захист всіх розеток в житлових приміщеннях.

Основні параметри реле

• Тип мережи: однофазна.
• Робоча напруга: 220-230V ~ 50 Гц
• Номінальний струм: 63 А.
• Тип чутливості: А (Змінний струм + Пульсирующий постійний струм).
• Чутливість до струму витоку: 30 мА

Диференціальне реле Шнайдер Электрик R9R61263 відноситься до типу пристроївз типом чутливості А (реле чутливо до змінного струму і до пульсірующіму постійному струму).
Дане ПЗВ (реле) направлено на забезпечення захисту від ураження електричним струмом при прямому контакті (≤ 30 мА).

Підключення пристрою

Підключення до реле Resi9 R9R61263 можливо як зверху, так і знизу.
До підключення підійдуть мідні кабелі з монолітною жилою або ж гнучкий кабель з наконечниками.
Для фіксації провідника використовується шліцьова або хрестова викрутка PZ2, а момент затяжки дорівнює 3,5 Н · м.

Використовується реле для типових навантажень, наприклад, для:

• Електронних приладів класу I (пральних машин, посудомийних машин, електроплит, сушарок).
• Електричних розеток загального призначення.
• Ламп розжарювання або світлодіодного освітлення.
• Побутової електроніки класу II (фенів, телевізорів і т. п.).
• Електричних обігрівачів, водонагрівачів.

Додаткові параметри реле R9R61263

• Робоча напруга: 220-230V ~ 50 Гц
• Номінальна імпульсна напруга, що витримується (Uimp): 4 кВ.
• Відповідність: ДСТУ Р 51326.1-2010, ДСТУ Р 51326.2.2-99, ДСТУ 31216-2003
• Номінальний умовний струм короткого замикання (Inc / IDc): дорівнює відключної здібності автоматичного вимикача.
• Зносостійкість (к-ть циклів Включення-Відключення): Механічна 20000 циклів / Електрична 10000 циклів.
• Вміст шкідливих речовин: Відповідно до RoHS
• Тропічне виконання (МЕК 60068-1): Ступінь 2 (відносна вологість 95% при 55 ° C)
• Струм включення / відключення (Im / IDm): 500А

Габаритні розміри ПЗВ Resi9 2P
