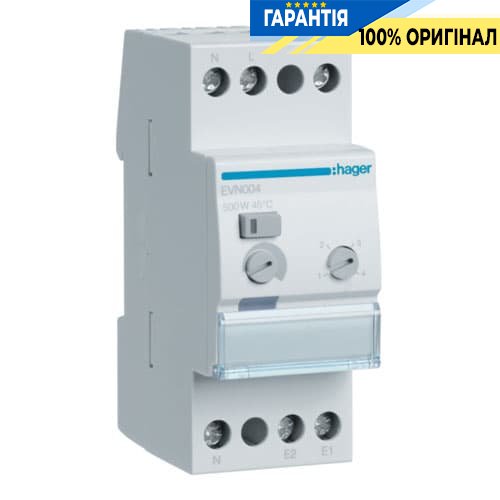

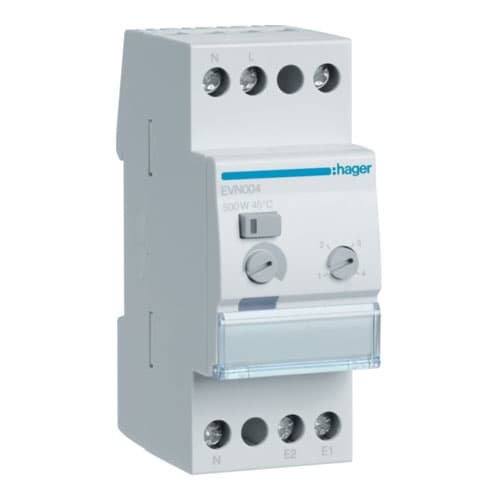

Універсальний світлорегулятор з дистанційним керуванням «Комфорт» 500 Ватт, din-рейка 2-модуля, EVN004 Hager

Докладний опис світлорегулятора Hager EVN004

Світлорегулятор c дистанційним керуванням EVN002 дозволяє регулювати яскравість ламп розжарювання, низьковольтних галогенних ламп (230В), галогенних ламп наднизької напруги (12 або 24 В ELV) з будь-якими трансформаторами, компактні регульовані газорозрядні лампи з вбудованим пристроєм живлення, регульовані 230В світлодіодні лампи зі вбудованим пристроєм живлення або низьковольтні регульовані світлодіодні лампи (ELV 12 або 24В) з електронним трансформатором.
Hager EVN002 - універсальний димер з автоматичним управлінням навантаженням і вбудованою функцією самонавчання управління навантаженням для більш ефективного регулювання компактних газорозрядних ламп і 230В світлодіодних ламп.

EVN004 Пристрій також має режим «ручної вказівки», що дозволяє вибрати бажаний метод регулювання.

Керування світлорегулятором EVN004

Регулювання світлового потоку проводиться через підсвічену або звичайну кнопку приєднану до пристрою.
Короткі натискання: вкл. або вимкн. світло.
Тривале натискання (більше 400мс): збільшення яскравості або зменшення до максимуму і мінімуму.
Напрямок регулювання щоразу змінюється на протилежне при повторному тривалому натисканні.

Функція вивчення навантаження EVN004

Функція дозволяє визначити технічні характеристики навантаження з метою більш ефективного управління:
Натисніть і утримуйте кнопку більше 10с, до тих пір поки навантаження ні мигне один раз. При натисканні світло може загорітися.
Натисніть кнопку один раз коротко для пуску функції вивчення. Операція триває близько 30-ти секунд і змінює рівень освітленості.
Після закінчення процесу, навантаження перемикається на максимальну потужність і блимає один раз сигналізуючи про закінчення процесу.
Якщо протягом 10с після тривалого натискання не зроблено дій, Світлорегулятор повернеться до попереднього режиму регулювання.
Залежно від типу навантаження, рівень мінімального світлового потоку можна змінювати.

Електричні Технічні характеристики

Напруга живлення: 230В АС 50/60 Гц
— Споживаюча потужність без навантаження: 0,2Вт
— Максимальна потужність, що розсіюється: 4,5Вт

Функціональні Технічні характеристики

Передана потужність:
230В лампи галогенові і розжарювання: 500 Вт.
ELV 500ВА галогенові лампи з феромагнітним трансформатором.
Трансформатор можна використовувати менш ніж на 75% номінальної потужності.
ELV галогенові і регульовані 500ВА ELV світлодіодні лампи з електронним трансформатором.
Максимальне число ламп можна порахувати виходячи з вихідної потужності трансформатора.
Регульовані компактні газорозрядні лампи з вбудованим баластом 230В: 100 Вт
230В світлодіодні регульовані лампи: 100Вт
Не димируємі газорозрядні і світлодіодні лампи не сумісні з цим пристроєм.

Вхід керування

— Номінальна напруга: 24 ..230В АС 50/60 Гц, 24..100В DC
— Довжина кабелю управління до 50м
— Струм кнопок з підсвічуванням: 5мА макс

Температура навколишнього середовища

— Робоча: -10 °C до +45°C
— Зберігання: -25 °C до +70 °C

Перетини приєднань

— Гнучкий багатодротяний: 1,5 mm² ... 6 mm²
— Жорсткий однодротяний: 1,5 mm² ... 6 mm²

Захист від перегріву або перевантажень

В разі перегріву або перевантаження, передана потужність зменшується автоматично.
Для запобігання подібних випадків:
Налаштуйте або зменьшите навантаження підключене до світлорегулятора.
Зменшіть температуру пристрою і щита за допомогою проставок (LZ060) по обидва боки світлорегулятора EVN012 і забезпеченням відповідної вентиляції.
У разі короткого замикання або тривалого перевантаження, керування (регулювання) припиняється.

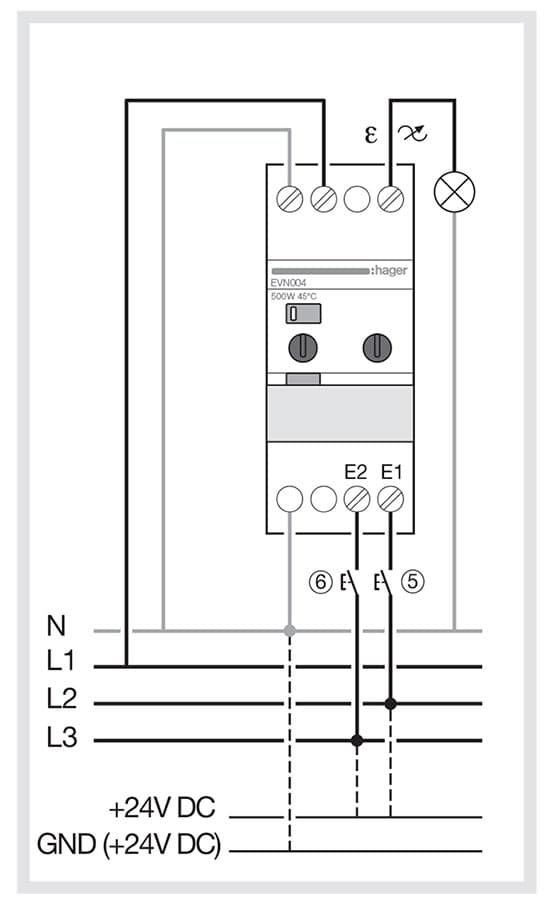

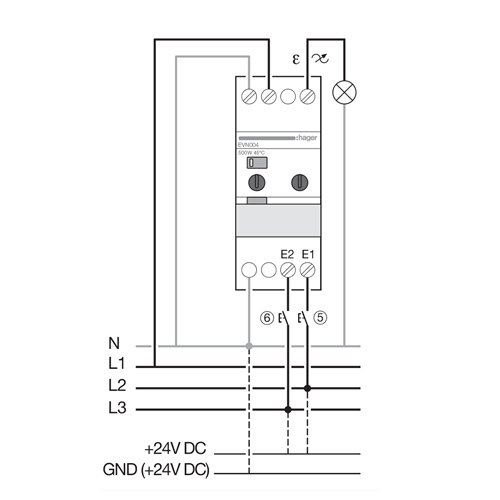

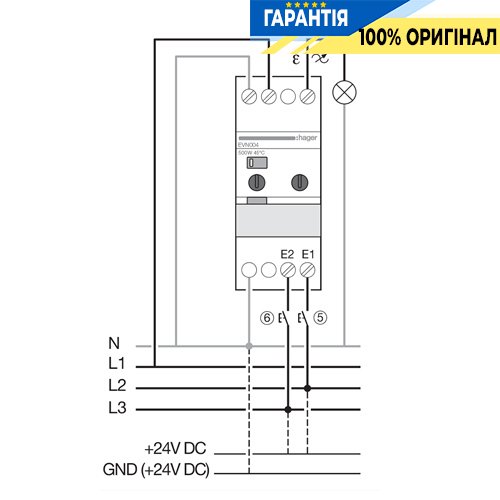

Схема підключення димера Hager EVN004:

Артикул: EVN004
