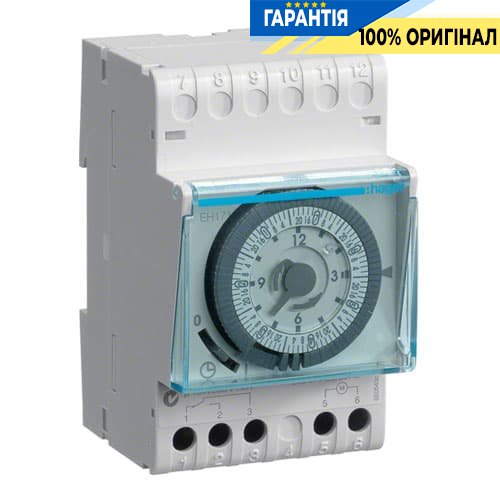

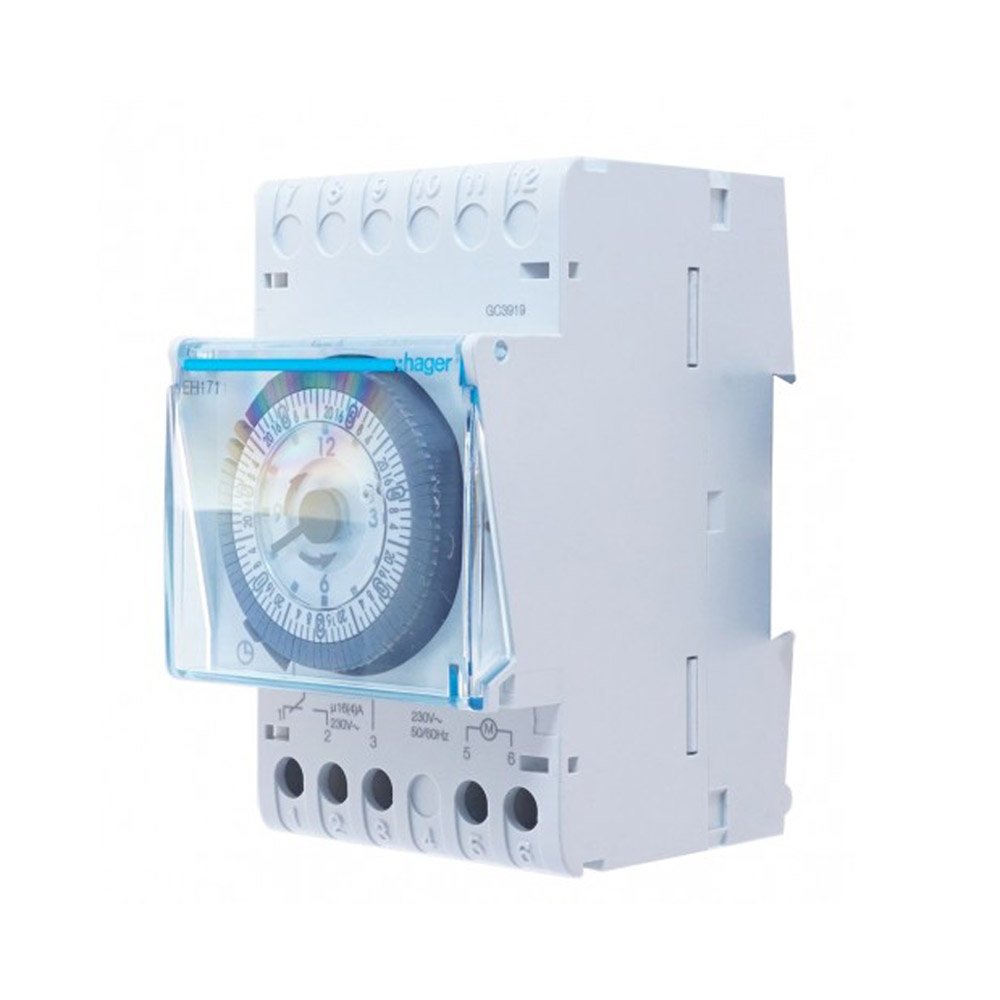

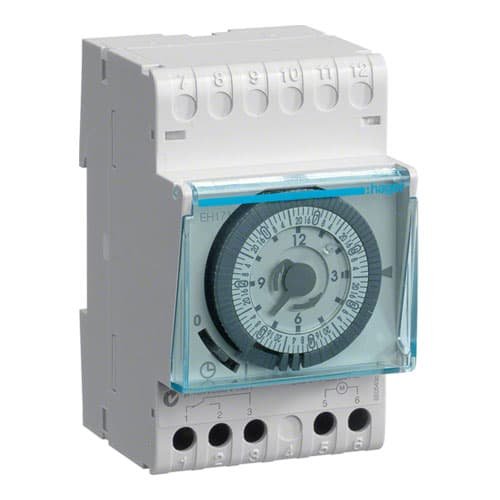

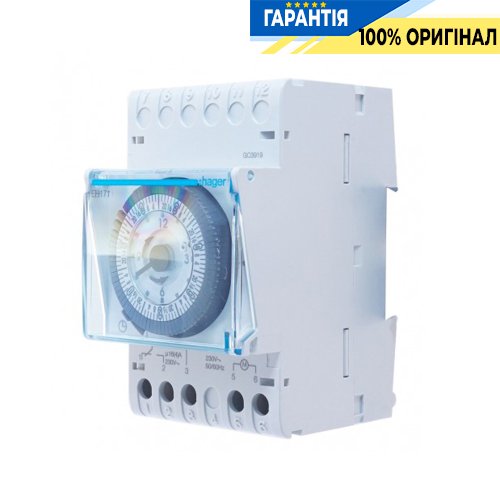

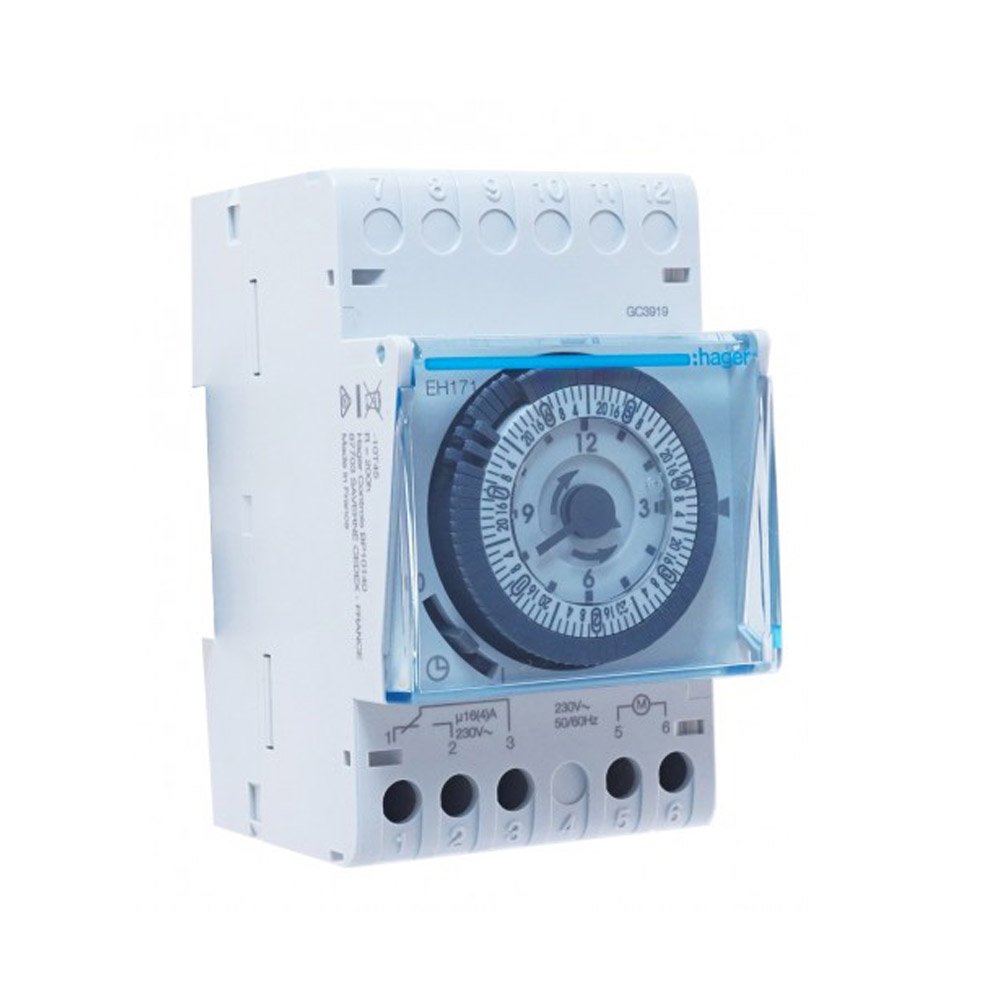

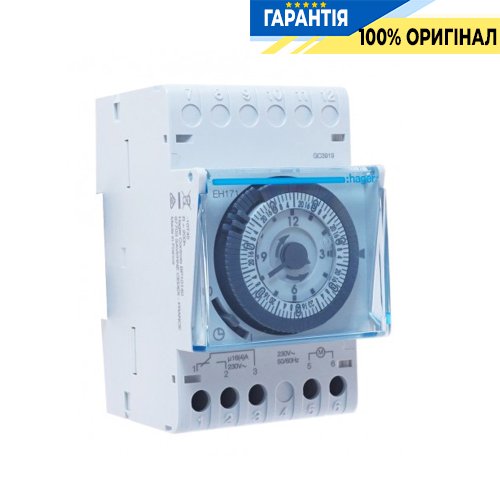

Таймер аналоговий, тижневий, 16А, 1 контакт що перемикається Hager EH171 резерв ходу 200 г.

Докладний опис аналогового таймера Hager EH171

Аналоговий таймер (реле часу), з тижневою програмою, призначений для ввімкнення / відключення електричних навантажень по заданому часу.
Принцип роботи цього таймера є внутрішній кварцовий механізм, який забезпечує обертання барабана, на якому встановлюються прикінцеві сегменти, які замикають контактну групу, яка, в свою чергу, включає або відключає навантаження. За рахунок установки сегментів в необхідне Вам становище забезпечується програмування (задається циклічно періодичний режим роботи навантаження).

Основні показники таймера

— Тип: механічний, аналоговий.
— Резерв ходу 200 годин. В таймер вмонтована Li-ion батарея, здатна забезпечити, при пропажі основного електроживлення, роботу годинникового механізму таймера.
— Тижнева програма.
— 1 канал. (З можливістю перемикання)
— 16 Ампер комутованого навантаження.
— Займає місце в щитку: 3 модуля (посадка din-рейка).

Технічні характеристики таймера

— Номінальна керуюча напруга (Uc):
— 230 В (АС) -15 (10) * ... + 10%;
— Номінальна частота: 50 Гц
— Номінальна споживана потужність: 0,5 ВА;
— Програма: добова;
— Привід: кварцовий;
— Похибка: -1 ... + 1 с / добу
— Керуючий елемент: сегмент, 84 шт.;
— мінімальний період перемикання: 2 години;
— Кількість контактів (каналів): 1 перемикаючий (1 канал);
— Номінальна комутована напруга: 250 В, АС;
— Номінальний комутований струм: 16 A при АС-1 (250 В, cos = 1) і 4 А при АС-3 (250 В, cos = 0,6);
— Монтаж: на DIN-рейці (3 посадочних місця);
— Положення при монтажі: будь-яке;
— Підключення: гнучкі і монолітні провідники від 1 до 4мм 2;
— Клас захисту: II;
— Ступінь захисту: IP 20;
— Робочий діапазон температур: -10°С..+55°С

Артикул: EH171
