Таймер аналоговий добовий EHN011 Hager DIN 16А, 1НВ, резерв 120 годин

Модульний 1-канальний таймер Hager з резервним ходом та встановленням на дин-рейку.

• Тип таймера: аналоговий таймер.
• Програма включення/вимкнення: добова.
• Контакт: 1НВ.
• Номінальна напруга: 230V~
• Номінальний струм комутації: 16А
• Резерв ходу: 120 годин

Артикул товару: EHN011

Особливості моделі

• Адаптовано до LED навантаження
• Додаткове OFF примусове становище
• Робоча температура: -20°C – +50°C

Функціональний опис пристрою

— Аналоговий таймер EHN011 має 1 канал для підключення навантаження та щоденну програму із запасом ходу до 120 годин (на випадок зникнення живлення).
— Призначення: Модульний таймер EHN011 призначений для освітлення, вентиляторів, фонтанів, реклами тощо. у закритих, сухих приміщеннях.
— Монтаж на DIN-рейку TH 35 – 7,5 (відповідно до DIN EN 60715).
— Дозволяється перемикання будь-якого зовнішнього провідника, перемикання SELV не допускається.

Дизайн та компонування пристрою

1. Маркування для зчитування поточного часу.
2. Переключення диска для відображення часу перемикання.
3. Переключення сегментів, кожні 15’
4. Перемикач режиму роботи: Авто/ 1 = Постійне ВКЛ/0 = Постійне ВИМК.

Встановлення та електричне підключення

Попередження! Ураження електричним струмом при дотику до частин, що знаходяться під напругою! Поразка електричним струмом може призвести до смерті!
Перш ніж приступити до роботи з таймером, відключіть все живлення і закрийте всі частини, що знаходяться під напругою!
Зафіксуйте пристрій на DIN-рейці (Малюнок 02).

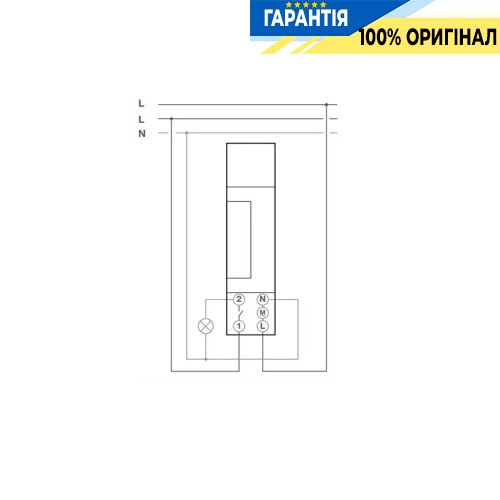

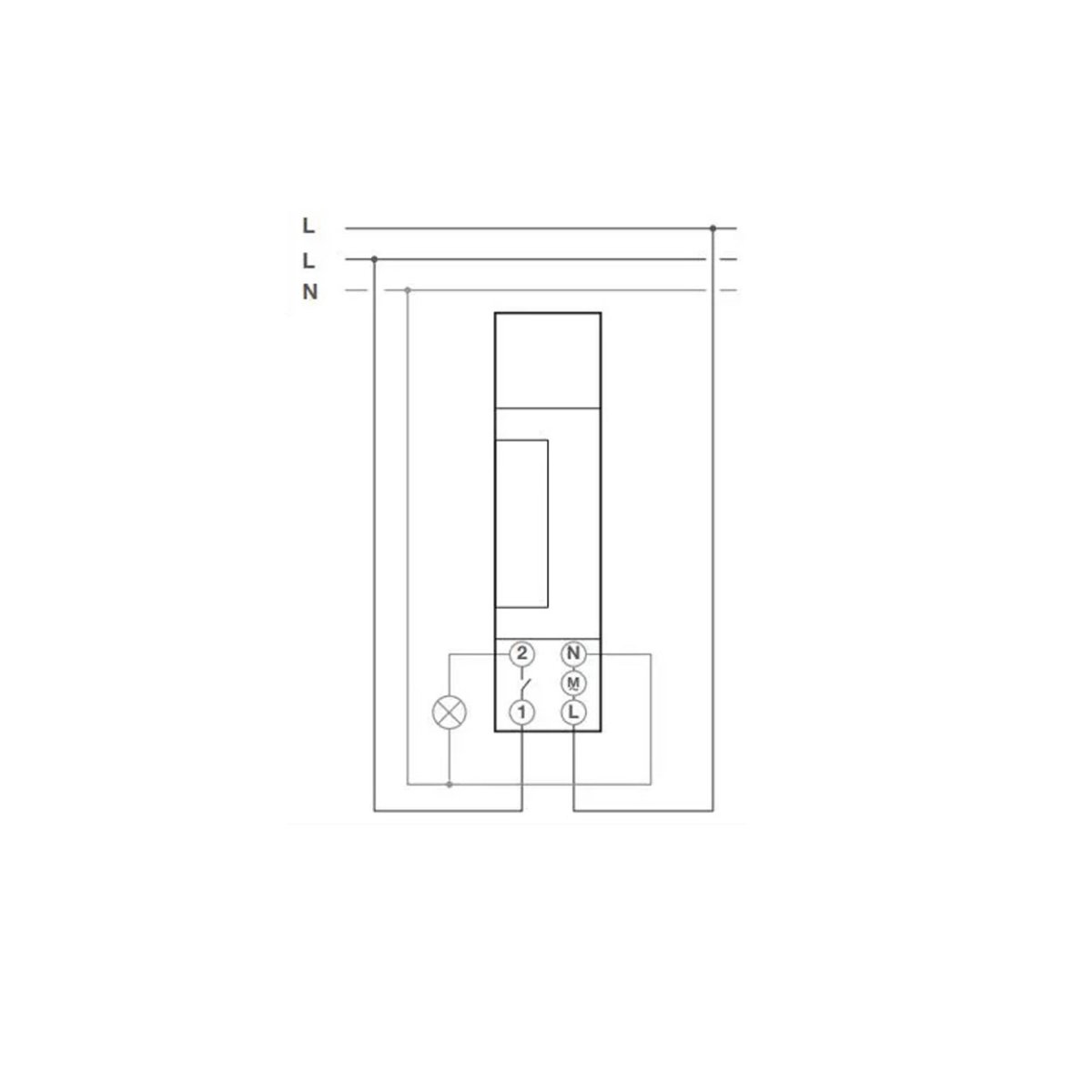

Підключіть згідно з електричною схемою (рис. 03).
Знову увімкніть мініатюрний автоматичний вимикач.

Налаштування таймера

Встановлення поточного часу: Поверніть перемикач (2) вгору (Малюнок 05).

Визначте час перемикання сегментів перемикання (3), натиснувши праворуч (ВКЛ) або вгору ліворуч (ВИМК.) (Малюнок 06).

Виберіть режим роботи (мал. 07)

hager-ehn010-Daily-Time-Switch-FIG-4= Авто/ 1 = Постійне ВКЛ/0 = Постійне ВИМК

Технічні характеристики пристрою::

• Робоча напруга: 230 В~, +10 %/-15 % 240 В~, ± 6%
• Частота: 50-60 Гц
• Цикл: 24 години
• Найкоротший час перемикання: 15 хвилин
• Власне споживання таймера EHN011: 0,5 Вт
• Комутаційна здатність: 16 А, 250 В~, AC1 4 А, 250 В~, cos φ = 0,6
• Комутаційна спроможність мін.: ...24 В~/100 мА
• Навантаження
  Світлодіодні лампи:
  • ≤ 2 Вт....30 Вт (15 x 2 Вт)
  • > 2 Вт.... 300 Вт (20 x 15 Вт)
• Лампи розжарювання / галогенні лампи: 1000 Вт
• Люмінесцентні лампи (електронний баласт): 600 Вт (10 х 58 Вт)
• Флюоресцентні лампи
• З баластом: 600 ВА (макс. 70 мкФ)
• Без баласту: 1000 ВА
• Компактні люмінесцентні лампи: 150 Вт

Додаткова інформація

• Запас ходу: 120 год (230 В)
• Точність макс.: ± 1 з/день
• Переріз провідника: 1 - 6 мм²
• Мініатюрний автоматичний вимикач: 16 А
• Контакт.: 1 Нормально відкритий контакт
• Клас захисту: II
• Ступінь захисту: IP 20
• Робоча температура: –10 °C - +50 °C
• Температура зберігання: –25 °C - +70 °C
• Ширина: 17,5 мм/1 од.
• Номінальна імпульсна напруга: 4 кВ
• Монтажна/робоча висота: < 2000 м

Таймер може бути встановлений та підключений лише кваліфікованим електриком відповідно до відповідних стандартів монтажу, правил, директив, а також директив з безпеки та запобігання нещасним випадкам країни. Недотримання цих інструкцій з установки може призвести до пошкодження пристрою, пожежі або інших небезпек.
