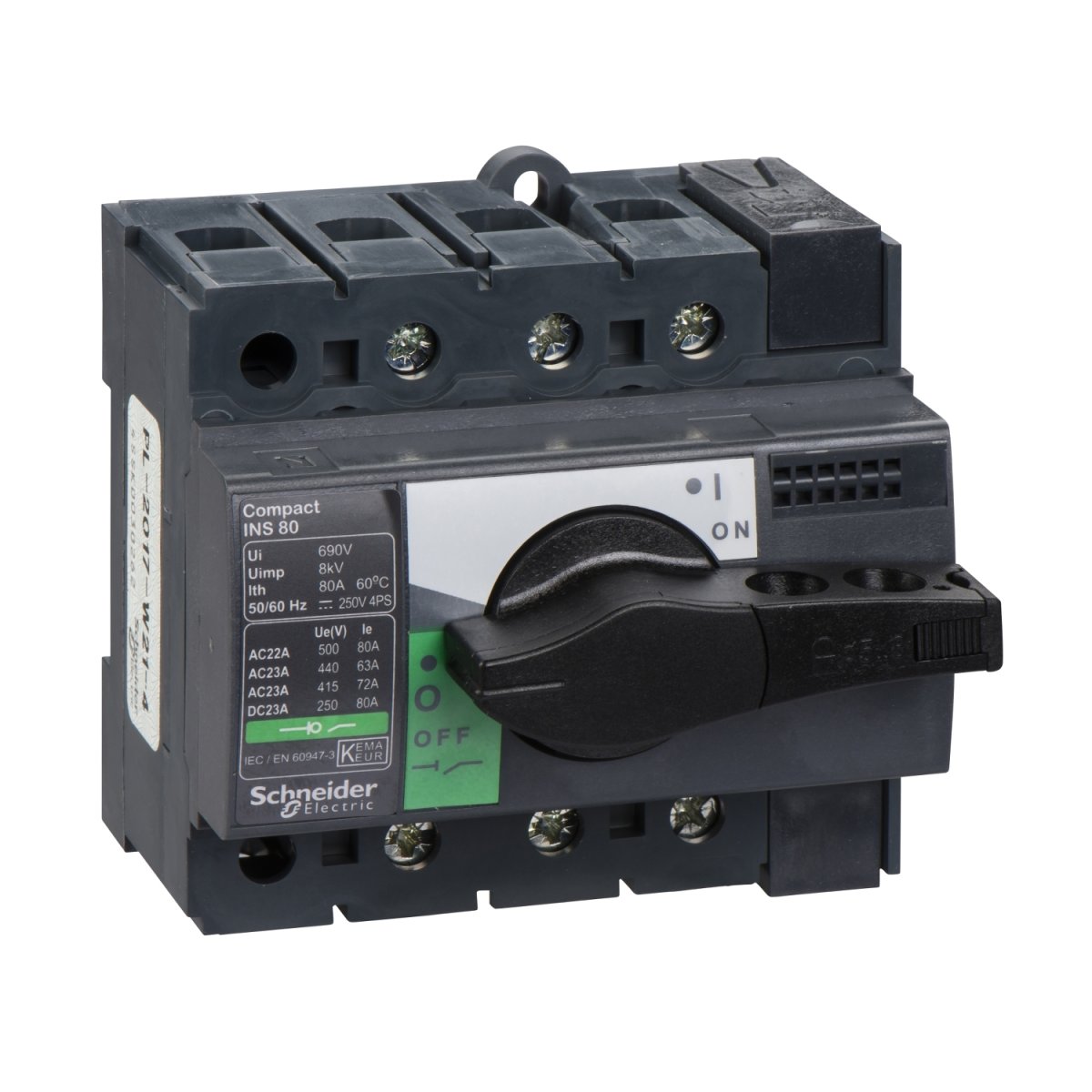

Выключатель-разъединитель Schneider Electric INS80, 3P, 80А 28904

Описание выключателя-разъединителя Schneider Electric INS80, 3P, 80А

Технические параметры продукта:

– Наименование выключателя-разъединителя Шнайдер Электрик: Interpact INS80
– Количество полюсов: 3P
– Тип сети: Пер. ток/Пост. ток
– Частота сети: 50/60 Hz
– Номинальный рабочий ток:
40 A AC-23A пер. ток 50/60 Hz 500 V
63 A AC-23A пер. ток 50/60 Hz 440/480 V
63 A AC-23A пер. ток 50/60 Hz 480 V NEMA
72 A AC-23A пер. ток 50/60 Hz 380/415 V
80 A AC-22A пер. ток 50/60 Hz 220/240 V
80 A AC-23A пер. ток 50/60 Hz 220/240 V
80 A AC-22A пер. ток 50/60 Hz 380/415 V
80 A AC-22A пер. ток 50/60 Hz 440/480 V
80 A AC-22A пер. ток 50/60 Hz 500 V
80 A DC-22A пост. ток 125 V 2 полюса последовательно
80 A DC-23A пост. ток 125 V 2 полюса последовательно
80 A AC-22A пер. ток 50/60 Hz 480 V NEMA
– Номинальное напряжение изоляции: 690 V пер. ток 50/60 Hz
– Номинальное выдерживаемое импульсное напряжение: 8 кВт
– Условный тепловой ток на открытом воздухе: 80 A 60 °C
– Номинальная наибольшая включающая способность (на к.з.)
15 kA автономный выключатель-разъединитель: 500 V пер. ток 50/60 Hz
75 kA с вышестоящим автоматическим выключателем для защиты: 500 V пер. ток 50/60 Hz
– Номинальное рабочее напряжение:
125 V пост. ток
500 V пер. ток 50/60 Hz
– Пригодность к изоляции: Да
– Индикатор положения контакта: Да
– Видимый разрыв: Нет
– Степень загрязнения: 3

Дополнительная информация

– Тип управления: Поворотная рукоятка
– Режим монтажа: Фиксированный
– Монтажная опора: DIN рейка/Плата
– Присоединение с верхней стороны: Передний
– Соединение с нижней стороны: Передний
– Сечение кабеля: 1,5...50 мм²
– Макс. мощность:
15 kW AC-23 230 V NEMA пер. ток 50/60 Hz
22 kW AC-23 220/240 V пер. ток 50/60 Hz
22 kW AC-23 500/525 V пер. ток 50/60 Hz
30 kW AC-23 480 V NEMA пер. ток 50/60 Hz
37 kW AC-23 380/415 V пер. ток 50/60 Hz
37 kW AC-23 440 V пер. ток 50/60 Hz
– Стандартное применение: Бесперебойное
– Повторно-кратковременный режим, класс: Класс 120-60 %
– Размеры шкафа для Ithe: 190 мм x 115 мм x 55 мм
– Номинальный кратковременно выдерживаемый ток:
0,067 kA 20 s IEC 60947-3
1,73 kA 3 s IEC 60947-3
3 kA 1 s IEC 60947-3
5,5 kA 30 s IEC 60947-3
– Механическая износостойкость: 20000 циклов
– Электрическая устойчивость:
1500 циклов 220/240 V пер. ток 50/60 Hz AC-22A
1500 циклов 220/240 V пер. ток 50/60 Hz AC-23A
1500 циклов 380/415 V пер. ток 50/60 Hz AC-22A
1500 циклов 380/415 V пер. ток 50/60 Hz AC-23A
1500 циклов 440 V пер. ток 50/60 Hz AC-22A
1500 циклов 440 V пер. ток 50/60 Hz AC-23A
1500 циклов 500 V пер. ток 50/60 Hz AC-22A
1500 циклов 500 V пер. ток 50/60 Hz AC-23A
1500 циклов 125 V 2 полюса последовательно пост. ток DC-22A
1500 циклов 125 V 2 полюса последовательно пост. ток DC-23A
– Шаг соединения: 18 мм
– Высота: 85 мм
– Ширина: 90 мм
– Глубина: 62,5 мм
– Масса продукта: 0,5 кг

Окружающая среда:

– Стандарты IEC 60947-1/IEC 60947-3
– Сертификаты продуктов: CCC/KEMA-KEUR
– Степень защиты: IP IP40 IEC 60529
– Класс IK защиты: IK07 EN 50102
– Температура окружающего воздуха для эксплуатации: -25...70 °C
– Температура окружающего воздуха для хранения: -50...85 °C
