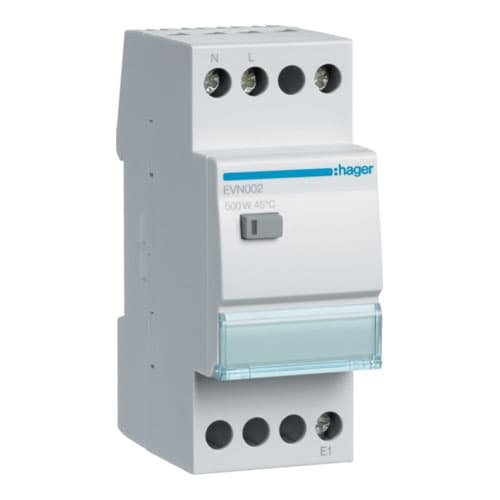

Универсальный светорегулятор с дистанционным управлением 500 Ватт, din-рейка 2-модуля, EVN002 Hager

Описание диммера EVN002:

Светорегулятор c дистанционным управлением EVN002 позволяет регулировать яркость ламп накаливания, низковольтных галогеновых ламп (230В), галогеновых ламп сверхнизкого напряжения (12 или 24 В ELV) с любыми трансформаторами, компактные регулируемые газоразрядные лампы со встроенным устройством питания, регулируемые 230В светодиодные лампы со встроенным устр. питания или низковольтные регулируемые светодиодные лампы (ELV 12 или 24В) с электронным трансформатором.
Hager EVN002 - универсальный димер с автоматическим управлением нагрузкой и встроенной функцией самообучения управлению нагрузкой для более эффективного регулирования компактных газоразрядных ламп и 230В светодиодных ламп.

Управление светорегулятором EVN002

Светорегулирование производится использованием встроенной кнопки 1 на передней панели устройства, или обычн кнопки подсоединённ к устройству.
– Короткие нажатия : вкл. или выкл. свет.
– Длительное нажатие (более 400мс и более) : увеличение или уменьшение яркости до максимума и минимума.
Направление регулирования каждый раз меняется на противоположное при повторном длительном нажатии.

Функция изучения нагрузки

Функция позволяет определить Технические характеристики нагрузки с целью более эффективного управления.
– Нажмите и удерживайте кнопку более 10с, до тех пор пока нагрузка ни мигнёт один раз. При нажатии свет может зажечься.
– Нажмите кнопку один раз коротко для пуска функции изучения. Операция продолжается около 30-ти секунд и изменяет уровень освещённости.
– По окончании процесса, нагрузка переключается на максимальную мощность и мигает один раз сигнализируя об окончании процесса. В зависимости от типа нагрузки, уровень минимального светового потока можно менять.

Техническая информация

Электрические Технические характеристики

– Напряжение питания : 230В АС 50/60 Гц
– Потребляемая мощность без нагрузки: 0,2Вт
– Максимальная рассеиваемая мощность: 4,5Вт

Функциональные Технические характеристики

Передаваемая мощность:
– 230В лампы галогеновые и накаливания: 500 Вт
– ELV 500ВА галогеновые лампы с ферримагнитным трансформатором.
Трансформатор нельзя использовать менее чем на 75% номинальной мощности.
– ELV галогеновые и регулируемые 500ВА.
– ELV светодиодные лампы с электронным трансформатором.
Максимальное число ламп можно посчитать исходя из выходной мощности трансформатора.
– Регулируемые компактные газоразрядные лампы со встроенным балластом 230В: 100 Ватт.
– 230В светодиодные регулируемые лампы: 100Ватт.
Не диммируемые газоразрядные и светодиодные лампы не совместимы с этим устройством.

Вход управления

– Номинальное напряжение : 230В АС 50/60 Гц.
– Длина кабеля до 50м.
– Кнопки управления без подсветки.

Температура окружающей среды

– Рабочая: -10 °C до +45 °C.
– Хранение: -25 °C до +70 °C.

Сечения присоединений

– Гибкий многопроволочный: 1,5 mm2 ... 6 mm².
– Жёсткий однопроволочный: 1,5 mm2 ... 6 mm².

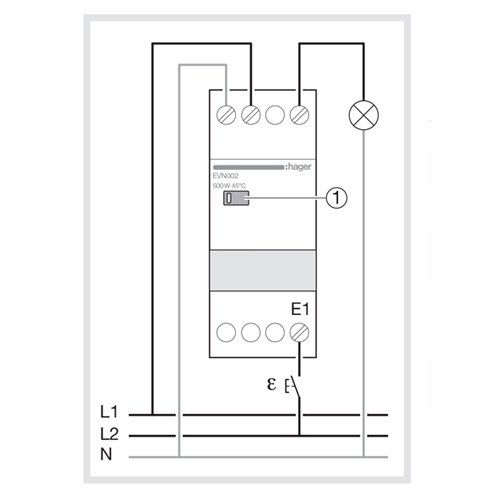

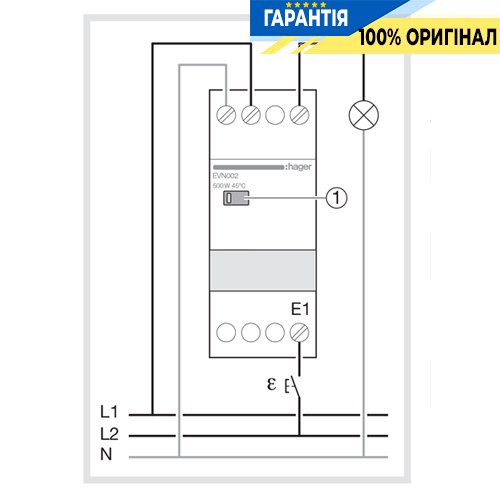

Схема подключения диммера Hager EVN002:
