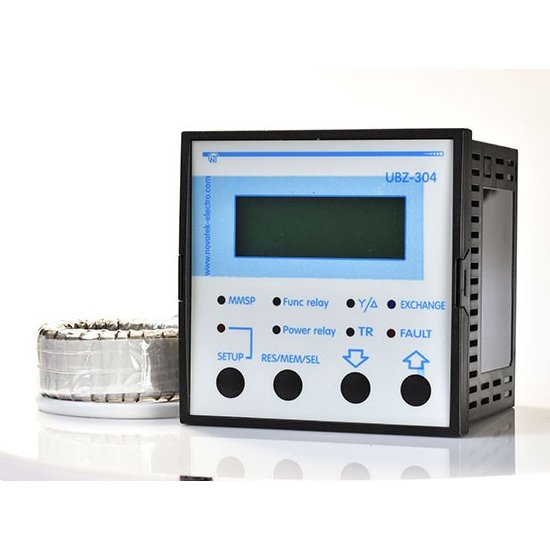

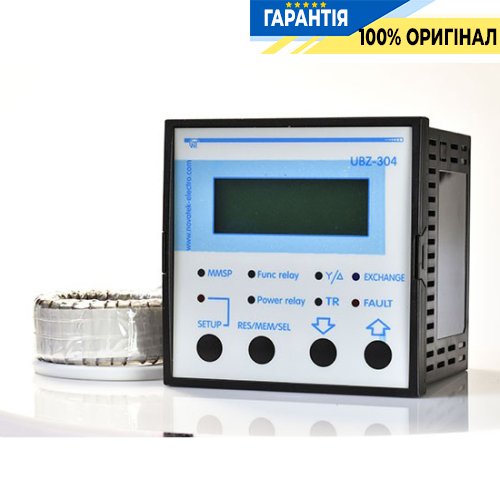

Универсальный блок защиты УБЗ-304, Novatek (Новатек) NTBZ30400

Универсальный блок защиты УБЗ-304, Novatek

Краткое описание:

Универсальный блок защиты УБЗ-304 — это многофункциональное реле, предназначенное для защиты электродвигателей. Оно контролирует напряжение, обрыв и перекос фаз, а также обеспечивает задержку включения и отключения. Чаще всего используется в промышленных установках для обеспечения надежной работы электродвигателей.

Назначение реле

Реле обеспечивает защиту электродвигателей при:

• некачественном сетевом напряжении (допустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений, снижение частоты сети ниже заданной и/или повышение частоты сети выше заданной);
• механических перегрузках (симметричная перегрузка по фазным/линейным токам);
• превышении порога током обратной последовательности;
• несимметрии фазных токов без перегрузки, связанной с нарушением изоляции внутри двигателя и/или подводного кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);
• исчезновении момента на валу электродвигателя («сухой ход» — для насосов) – защита по минимальному пусковому и/или рабочему току;
• затянутом пуске двигателя или блокировке ротора;
• недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
• замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;
• тепловой перегрузке двигателя;
• перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).

Технические характеристики

• Номинальное напряжение питания, трёхфазное: 400 В, 50 Гц;
• Частота сети: 48–62 Гц;
• Номинальное напряжение ТС: 5 А;
• Гистерезис по напряжению (фазная/линейная): 10/17 В;
• Гистерезис по теплу: 33% от накопленного тепла при отключении;
• Точность определения порога срабатывания по току: не более 2% от номинального;
• Точность определения порогов по напряжению: не хуже 3 В;
• Точность определения перекоса фаз по напряжению: не хуже 3 В;
• Напряжение, при котором сохраняется работоспособность:
  • фазная – при питании от одной фазы и подключённом нулевом проводе: не менее 180 В;
  • линейная – при питании от трёх фаз: не более ...
• Разрешение с температуры температурных датчиков: 1 °С;
• Номинальное напряжение изоляции: 450 В;
• Выдерживаемое номинальное импульсное напряжение: 2,5 кВ;
• Потребляемая мощность (под нагрузкой): не более 5,0 ВА;
• Сечение проводов для подключения к клеммам: 0,5–2 мм²;
• Габариты: В — 96 мм, Ш — 110 мм, Г — 89 мм.

Аналоговые входы

• вход для подключения датчика температуры (типы Pt100, Ni100, Ni120): 1 шт.;
• вход для подключения датчика температуры типа PTC-1000: 1 шт.;
• вход для стандартных ТС с выходом 5 А (тип Т-0.66): 3 шт.;
• вход для подключения дифференциального токового трансформатора (трансформатора нулевой последовательности): 1 шт.;
• вход измерения тока 0–20 мА: 1 шт.;
• вход измерения напряжения 0–10 В: 1 шт.

Основные выходы

• реле нагрузки – две группы перекидных контактов для управления пускателем электродвигателя, 8 А 250 В при cos φ=1;
• функциональное реле – одна группа перекидных контактов, 16 А 250 В при cos φ=1 (назначение реле задаётся пользователем).

Основные характеристики

• Устанавливается на DIN-рейку
• Тип устройства: реле контроля фаз и защиты электродвигателя
• Функции: контроль напряжения, обрыва и перекоса фаз, задержка срабатывания
• Поддержка Modbus RTU
• Для трехфазной сети, номинальное напряжение 380 В
• Номинальный ток коммутации до 5 А
• Диапазон регулировки времени: 0-600 секунд
• Гарантия: 5 лет

Где применяется?

УБЗ-304 применяется в промышленных условиях, где требуется надежная защита электродвигателей. Подходит для использования в системах автоматизации и управления, где важен контроль фаз и защита от перепадов напряжения.
