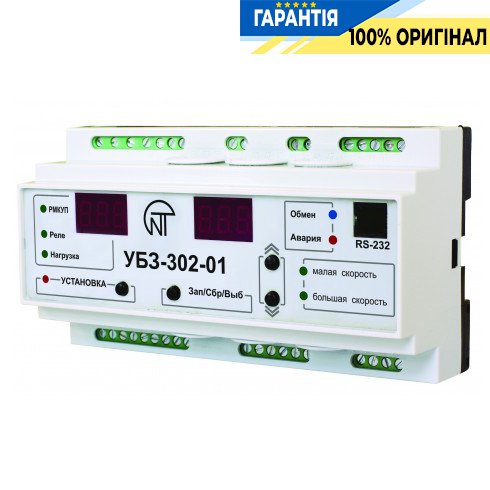

Универсальный блок защиты УБЗ-302-01, Novatek (Новатек) NTBZ30201

Универсальный блок защиты УБЗ-302-01, Novatek

Краткое описание:

Универсальный блок защиты УБЗ-302-01 — это многофункциональное реле, предназначенное для защиты электродвигателей. Оно контролирует напряжение, обрыв и перекос фаз, а также обеспечивает задержку включения и отключения. Чаще всего используется в промышленных установках для обеспечения надежной работы трехфазных двигателей.

Назначение реле

Реле обеспечивает защиту электродвигателей при:

• некачественном напряжении сети (недопустимые скачки напряжения, обрыв и перекос фаз, нарушение чередования и слипание фаз);
• механических перегрузках (симметричная перегрузка по фазным/линейным токам);
• превышении порога тока обратной последовательности (перекос тока);
• затянутом пуске двигателя или блокировке ротора;
• недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
• замыкании обмоток статора на «землю» во время работы (защита по токам утечки на «землю»);
• тепловой перегрузке двигателя;
• перегреве обмоток (определяется температурными датчиками встроенными в двигатель или внешними датчиками на корпусе).

Технические характеристики

• Номинальное трёхфазное напряжение питания: 380/400 В, 50 Гц;
• Частота сети: 48 – 62 Гц;
• Диапазон номинальных токов: 5 – 50 А;
• Гистерезис по напряжению (фазная/линейная): 10/17 В;
• Гистерезис по теплу: 33% от накопленного при отключении;
• Точность определения порога срабатывания по току: ≤ 2% от номинального;
• Точность определения порогов по напряжению: не хуже 3 В;
• Точность определения перекоса фаз по напряжению: не хуже 3 В;
• Решение по температуре датчиков: 1 °С;
• Потребляемая мощность (под нагрузкой): не более 5 Вт;
• Диапазон рабочих температур: -35...+50 °С;
• Номинальное напряжение изоляции: 500 В;
• Выдерживаемое импульсное напряжение: 4 кВ;
• Сечение проводов для подключения: 0,5 – 2 мм²;
• Габариты: В – 85,8 мм, Ш – 156,2 мм, Г – 56,8 мм.

Условия работоспособности

• Фазное напряжение при питании от одной фазы и подключенном нулевом проводе: ≥ 180 В;
• Линейное напряжение при питании от трёх фаз: не более установленного предела.

Контактные входы/выходы

• Цифровой вход для подключения сигнала перехода на большую скорость (сухой контакт);
• Аналоговый вход для подключения дифференциального трансформатора тока (нулевого трансформатора последовательности);
• Три аналоговых входа для подключения внешних трансформаторов тока;
• Два аналоговых входа для подключения температурных датчиков (Pt100, Ni100, Ni120);
• Реле нагрузки – две группы перекидных контактов (5 А, 250 В cos φ=1) для управления пускателем электродвигателя;
• Функциональное реле – одна группа перекидных контактов (16 А, 250 В cos φ=1), назначение определяется пользователем.

Основные характеристики

• Устанавливается на DIN-рейку
• Тип устройства: реле контроля фаз и защиты электродвигателя
• Функции: контроль напряжения, обрыва и перекоса фаз, задержка срабатывания
• Поддержка Modbus RTU
• Номинальное напряжение: 380 В
• Номинальный ток коммутации: 50 А
• Диапазон времени регулировки: 0-600 сек
• Гарантия: 5 лет

Где применяется?

Универсальный блок защиты УБЗ-302-01 применяется в промышленных условиях, где требуется надежная защита трехфазных электродвигателей. Он подходит для использования в системах автоматизации, новостройках и умных системах, где важна защита от перепадов напряжения и обрывов фаз.
