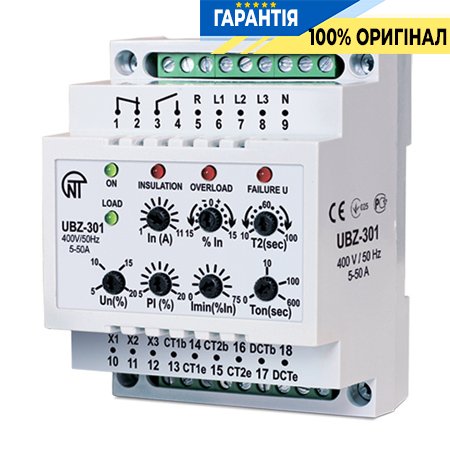

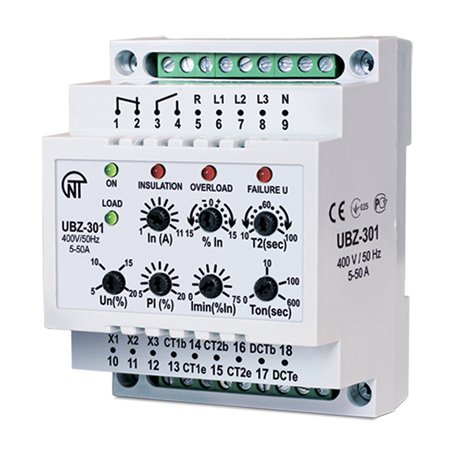

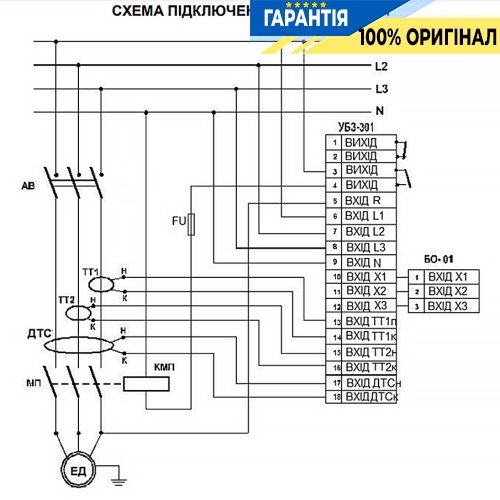

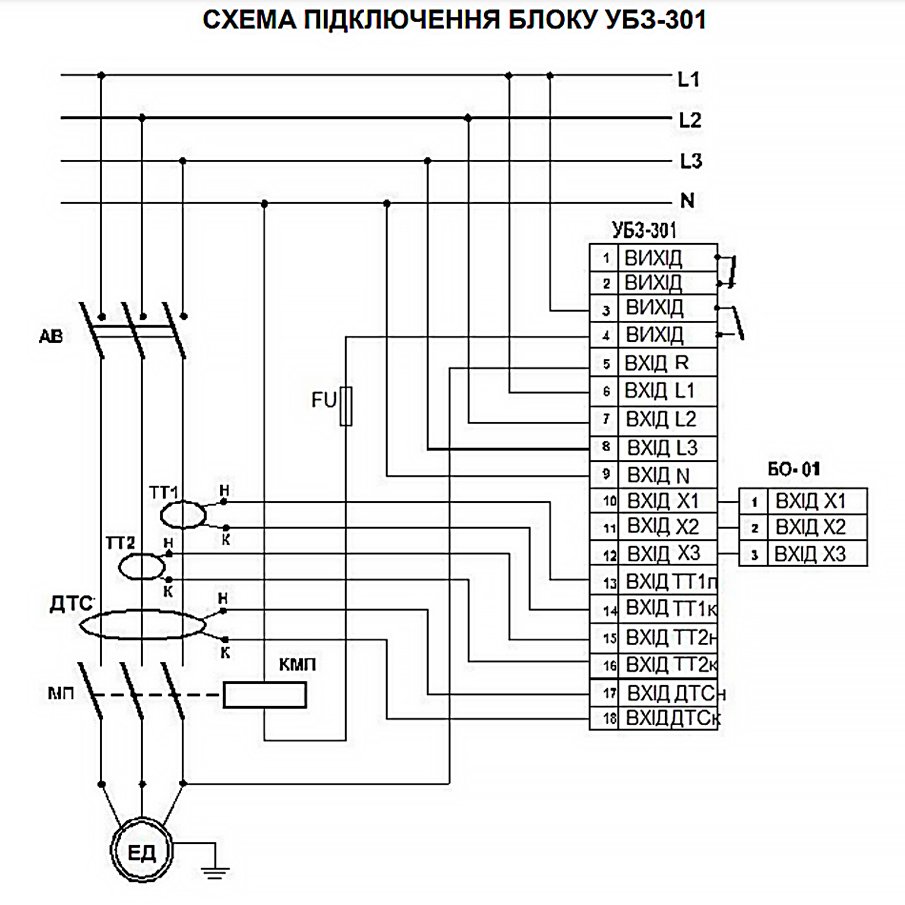

Универсальный блок защиты асинхронных электродвигателей УБЗ-301 5-50А Novatek (Новатек)

Универсальный блок защиты асинхронных электродвигателей УБЗ-301 5-50А Novatek

Краткое описание:

Универсальный блок защиты УБЗ-301 предназначен для защиты асинхронных электродвигателей от различных электрических неисправностей. Он контролирует напряжение, обрыв и перекос фаз, а также обеспечивает задержку включения и отключения. Чаще всего используется в промышленных установках для обеспечения надежной работы электродвигателей.

Реле обеспечивает комплексную защиту электродвигателей от различных аварийных ситуаций, включая нестабильное напряжение, механические перегрузки, перекос фаз, несимметрию токов, минимальный рабочий ток, низкий уровень изоляции и токи утечки на землю. Управление защитой осуществляется через катушку магнитного пускателя (контактора).

Функции защиты

• Защита от недопустимых скачков сетевого напряжения, обрыва фаз, нарушения чередования и слипания фаз, перекоса фазных/линейных напряжений
• Защита от механических перегрузок по фазным/линейным токам:
  • с зависимой выдержкой времени (тепловая защита, тепловая модель электродвигателя)
  • с независимой выдержкой времени
• Защита от несимметричных перегрузок фазных/линейных токов с запретом автоматического повторного включения
• Защита от несимметрии фазных токов без перегрузки (повреждение изоляции двигателя или кабеля)
• Защита от исчезновения момента на валу электродвигателя (минимальный рабочий ток)
• Блокировка пуска при низком уровне изоляции
• Защита по токам утечки на «землю»

Технические характеристики

• Номинальное линейное напряжение: 400/415 V
• Частота сети: 45–55 Гц
• Диапазон номинальных токов первой и второй обмоток: 5–50 А
• Диапазон регулирования МСЗ по кратности номинального тока (Kt): 1,5–8
• Диапазон регулирования времени срабатывания МСЗ: 1–10 с
• Диапазон регулировки времени АПВ (Ton): 0–600 с
• Фиксированный порог за мин./макс. напряжением: 20 % от номинала
• Фиксированный порог перекоса токов, обратная последовательность: 10 %
• Фиксированный порог перекоса напряжения, обратная последовательность: 10 %
• Коэффициент гармоник в сети, разрешающий включение: ≤10 %
• Время первого включения нагрузки при Ton=0: 1–2 с
• Время срабатывания по токовой перегрузке: по токово-временной характеристике
• Время срабатывания при авариях по напряжению: 1,5 с
• Время срабатывания при авариях по току, кроме перегрузки: 1,5 с
• Фиксированная уставка срабатывания по току утечки: 0,5 А
• Фиксированная уставка срабатывания по минимальному току: 20 % от номинала
• Порог контроля сопротивления изоляции: 500 ±20 кОм
• Гистерезис по напряжению (фазн/лин): 10/17 V
• Гистерезис по теплу: 33 % от накопленного при выключении
• Точность определения порога по току: ≤2–3 % от номинала
• Точность определения порога по напряжению: ≤3 V
• Точность определения перекоса фаз: ≤1,5 %
• Напряжение, при котором сохраняется работоспособность: 50–130 % от номинала
• Потребляемая мощность (под нагрузкой): ≤3 Вт
• Максимальный коммутирующий ток выходных контактов: 5 А
• Коммутационный ресурс выходных контактов: под нагрузкой 5 А – ≥100 000 циклов; под нагрузкой 1 А – ≥1 000 000 циклов
• Диапазон рабочих температур: -35…+55 °C
• Номинальное напряжение изоляции: 450 V
• Выдерживаемое номинальное импульсное напряжение: 4 kV
• Сечение проводов для подключения к клеммам: 0,5–2 mm²
• Габариты мм: В-90, Ш-70, Г-65

Преимущества

• Комплексная защита электродвигателей по нескольким параметрам
• Управление катушкой магнитного пускателя
• Большой ресурс коммутационного реле
• Широкий диапазон регулировок параметров
• Гарантия 5 лет

Комплектация

• Реле защиты электродвигателя
• Гарантийный талон
• Технический паспорт
• Упаковка изделия

Основные характеристики

• Устанавливается на DIN-рейку
• Номинальный ток коммутации: 50 А
• Контроль напряжения и фаз
• Мультифункциональность с задержкой включения и отключения
• Интерфейс RS-485
• Подходит для трехфазной сети
• Диапазон времени регулировки: 0-600 сек
• Гарантия: 5 лет

Где применяется?

Данный блок защиты чаще всего используется в промышленных условиях, где требуется надежная защита электродвигателей. Он подходит для установки в производственных цехах, на заводах и в других местах, где используются мощные электродвигатели. Благодаря возможности установки на DIN-рейку, его легко интегрировать в существующие системы управления.
