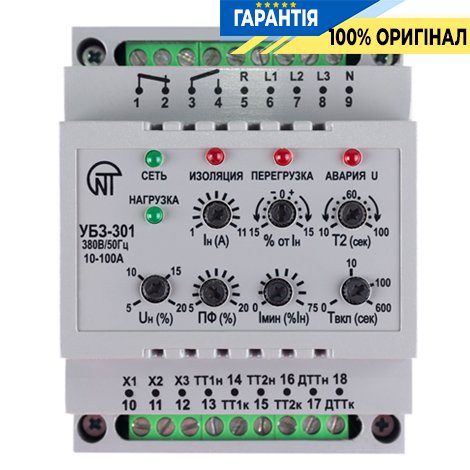

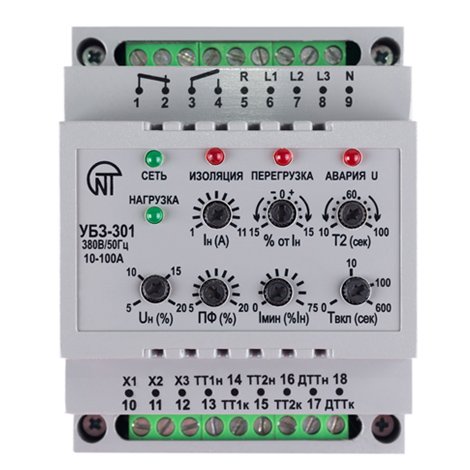

Универсальный блок защиты асинхронных электродвигателей УБЗ-301 10-100А Novatek (Новатек)

Универсальный блок защиты асинхронных электродвигателей УБЗ-301 10-100А Novatek

Краткое описание:

Универсальный блок защиты УБЗ-301 предназначен для защиты асинхронных электродвигателей от различных электрических неисправностей. Он контролирует напряжение, обрыв и перекос фаз, а также обеспечивает задержку включения и отключения. Чаще всего используется в промышленных установках для обеспечения надежной работы электродвигателей.

Реле предназначено для комплексной защиты электродвигателей от аварийных ситуаций, включая нестабильное напряжение, перегрузки, перекос фаз, несимметрию токов, «сухой ход» насосов, низкий уровень изоляции и замыкание на землю. Блок управляет катушкой магнитного пускателя (контактора) для безопасной работы электрооборудования.

Функции защиты

• Контроль недопустимых скачков напряжения, обрыва фаз, нарушения чередования и слипания фаз, перекоса фазных/линейных напряжений
• Защита от механических перегрузок с зависимой выдержкой времени
• Защита от несимметричных перегрузок фазных/линейных токов с запретом автоматического повторного включения
• Защита от несимметрии фазных токов без перегрузки (повреждения изоляции двигателя или кабеля)
• Защита от «сухого хода» по минимальному пусковому и рабочему току
• Блокировка пуска при низком уровне изоляции
• Защита по токам утечки на «землю»

Технические характеристики

• Номинальное линейное напряжение: 400 V
• Частота сети: 45–55 Гц
• Диапазон номинальных токов: 10–100 А
• Диапазон выставления рабочего тока: ±15 %
• Диапазон регулировки времени при двухкратной перегрузке: 10–100 с
• Диапазон регулировки порога по напряжению: ±5–20 %
• Диапазон регулировки по перекосу фаз: 5–20 %
• Диапазон регулирования порога срабатывания по Imin: 0–75 %
• Диапазон регулирования времени АПВ (Ton): 0–600 с
• Время первого включения нагрузки при Ton=0: 2–3 с
• Время срабатывания по токовой перегрузке: ток–время характеристика
• Время срабатывания при авариях напряжения: 2 с
• Время срабатывания при авариях по току, кроме перегрузки: 2 с
• Фиксированная уставка срабатывания по току утечки: 1,0 А
• Порог контроля сопротивления изоляции: 500 ±20 кОм
• Гистерезис по напряжению (фазн/лин): 10/17 V
• Гистерезис по теплу: 33 % от накопленного при отключении
• Точность определения порога по току: ≤3 %
• Точность определения порога по напряжению: ≤3 V
• Точность определения перекоса фаз: ≤1,5 %
• Напряжение, при котором сохраняется работоспособность: 50–150 % от номинала
• Потребляемая мощность (под нагрузкой): ≤3 VA
• Максимальный коммутируемый ток выходных контактов: 5 А
• Коммутационный ресурс под нагрузкой 5 А: ≥100 000 циклов
• Коммутационный ресурс под нагрузкой 1 А: ≥1 000 000 циклов
• Диапазон рабочих температур: -35…+55 °C
• Номинальное напряжение изоляции: 450 V
• Выдерживаемое номинальное импульсное напряжение: 4 kV
• Сечение проводов для подключения к клеммам: 0,5–2 mm²
• Габариты мм: В-90, Ш-70, Г-65

Преимущества

• Комплексная защита электродвигателей
• Управление катушкой магнитного пускателя
• Большой ресурс коммутационного реле
• Широкий диапазон регулировок параметров
• Гарантия 5 лет

Комплектация

• Реле защиты электродвигателя
• Гарантийный талон
• Технический паспорт
• Упаковка изделия

Основные характеристики

• Устанавливается на DIN-рейку
• Номинальный ток: 100 А
• Контроль напряжения и фаз
• Мультифункциональность: задержка включения/отключения, контроль фаз
• Интерфейс RS-485
• Промышленное назначение
• Работает в трехфазной сети с напряжением 380 В
• Гарантия: 5 лет

Где применяется?

УБЗ-301 применяется в промышленных условиях, где требуется надежная защита электродвигателей. Он подходит для использования в производственных цехах, на заводах и в других промышленных объектах, где важна защита от перепадов напряжения и обрывов фаз.
