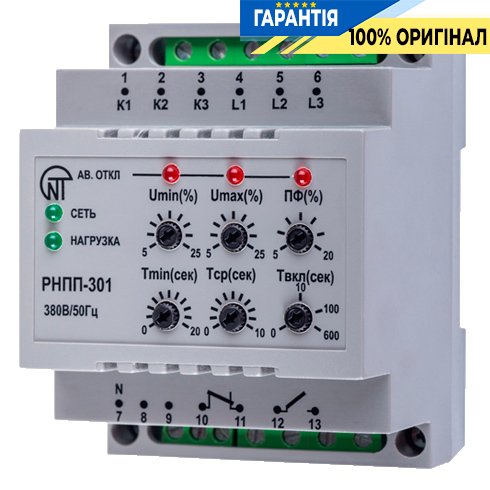

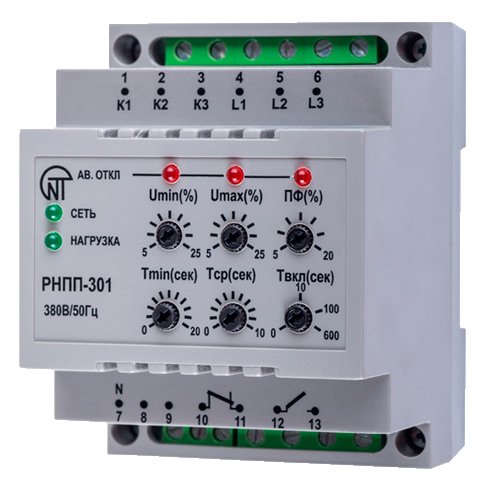

Трёхфазное реле напряжения и контроля фаз РНПП-301 Novatek (Новатек) NTRNP3010

Трёхфазное реле напряжения и контроля фаз РНПП-301 Novatek

Краткое описание:

Трёхфазное реле напряжения и контроля фаз РНПП-301 Novatek — это устройство, предназначенное для защиты электрических систем от перепадов напряжения и неправильной работы фаз. Оно используется для обеспечения стабильной работы оборудования, предотвращая повреждения из-за обрыва или неправильного чередования фаз.

Реле напряжения, перекоса и последовательности фаз предназначено для комплексной защиты электрических цепей. Устройство контролирует допустимые значения фазного и линейного напряжения, чередование фаз, симметрию и слипание фаз, а также состояние силовых контактов магнитного пускателя. В случае отклонений от заданных параметров реле отключает нагрузку и автоматически восстанавливает питание после нормализации напряжения.

Реле напряжения, перекоса и последовательности фаз предназначено для комплексной защиты электрических цепей и контроля параметров сети. Оно обеспечивает:

• Контроль разрешенного уровня фазового и линейного напряжения с раздельной настройкой уставок по максимальному и минимальному значению;
• Контроль правильного чередования фаз и предотвращение их слипания;
• Контроль полнофазности и симметричности сетевого напряжения с регулируемой уставкой перекоса фаз;
• Контроль состояния силовых контактов магнитного пускателя до и после включения нагрузки;
• Выключение нагрузки 400 V / 50 Hz путем размыкания цепи питания катушки магнитного пускателя при возникновении условий срабатывания, с заданным пользователем временем срабатывания (Тoff);
• Контроль качества сетевого напряжения после отключения нагрузки и автоматическое включение нагрузки после восстановления параметров напряжения с временем повторного включения (Тon), установленным пользователем;
• Визуальное отображение всех видов аварий напряжения сети и отказов переключения силовых контактов магнитного пускателя.

Технические характеристики

• Вид защиты: Обрыв фазы, Симметрия фаз, Чередование фаз, Слипание фаз, Контроль контактов внешнего МП
• Ток: 5 А
• Номинальное фазное/линейное напряжение: 230/440 V
• Частота сети: 45–55 Гц
• Диапазон установки по нижнему пределу напряжения Umin: 5–25 %
• Диапазон установки по верхнему пределу напряжения Umax: 5–25 %
• Диапазон установки регулирования по перекосу фаз: 5–20 %
• Диапазон регулировки по Tmin: 0–20 с
• Диапазон регулировки по Toff: 0–10 с
• Диапазон регулировки по Ton: 0–600 с
• Минимальное время срабатывания: 0,1 с
• Время готовности при подаче напряжения: ≤ 0,2 с
• Точность определения порога срабатывания по напряжению: до 3 %
• Точность определения по перекосу фаз: ≤ 1,5 %
• Диапазон автоматического повторного включения: 5–900 с
• Напряжение, при котором сохраняется работоспособность реле: 50–110 % номинала
• Максимальный коммутируемый ток: 5 А
• Габариты мм: В-90, Ш-70, Г-65 (4 мод.)
• Способ монтажа: DIN-рейка
• Сечение проводов для подключения: 0,5–2 mm²
• Температура эксплуатации: -35…+55ºС
• Количество коммутаций при нагрузке 5 А: 100 000 циклов
• Количество коммутаций при нагрузке 1 А: 1 000 000 циклов

Преимущества

• Комплексная защита по нескольким параметрам
• Большой ресурс коммутационного реле
• Гарантия 5 лет

Комплектация

• Реле напряжения
• Гарантийный талон
• Технический паспорт
• Упаковка изделия

Основные характеристики

• Устанавливается на DIN-рейку
• Сертифицировано по стандартам CE и УкрСЕПРО
• Тип устройства: реле контроля напряжения и фаз
• Функции: контроль напряжения, обрыва и чередования фаз, задержка срабатывания
• Подходит для промышленного использования и защиты двигателей
• Работает в трехфазной сети с номинальным напряжением 220/380 В
• Номинальный ток коммутации: 5 А
• Гарантия: 5 лет

Где применяется?

Данное реле чаще всего используется в промышленных условиях и для защиты электродвигателей. Оно подходит для установки в новостройках и при ремонтах, где требуется надежная защита от перепадов напряжения и контроль фаз. Благодаря модульной конструкции, его легко интегрировать в существующие системы на DIN-рейке.
