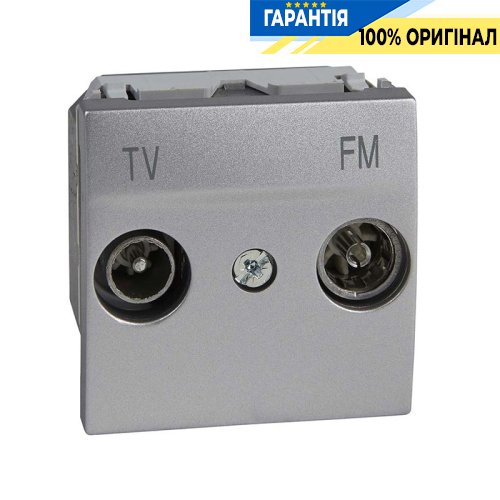

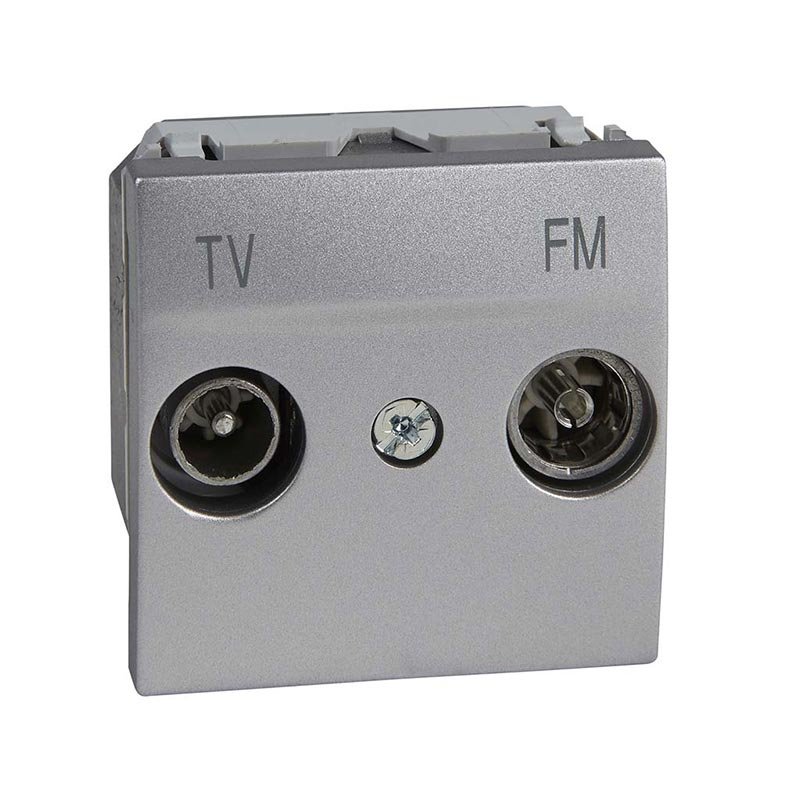

Розетка телевизионная проходная ТV-R 2-м. Unica алюминий Schneider Electric MGU3.453.30

Подробное описание телевизионной розетки ТV-R 2-м. Unica

Применение TV-R розеток Unica:

– Телевизионные розетки Unica c выходами TV-R предназначены для подсоединения телевизионного кабеля и работы в диапазоне частот 47 — 860 МГц.
– Корпус телевизионной розетки выполнен из специального цинко-алюминиевого сплава Zamak, что обеспечивает электромагнитное экранирование пассивных элементов, заключенных внутри, и позволяет достичь оптимальных характеристик, необходимых для получения качественного видеосигнала и аудиосигнала.

Основные характеристики розетки TV-R:

– TV-R розетки — Unica распределяют сигнал, приходящий по одному кабелю на два выходных коннектора диаметром 9,5 мм.
В TV-R розетках Unica выходы:
- TV - выход («папа») подается сигнал в диапазоне частот 47-860 МГц - для подключения телеприемника.
- FM - выход («мама») подается сигнал в диапазоне частот 87-108 МГц - для подключения радиоприемника.

Характеристики TV-R розетки MGU3.453.30:

– Тип: «проходная»
– Затухание отвода: 0,5dB

Коэффициент затухания розетки:

– radio-FM — 32dB
– TV-VHF 17 dB
– TV-UHF 17 dB

Рабочие частоты:

– radio 87.5—108 MHz
– TV-VHF 47—108 MHz
– TV-UHF 125—108 MHz

Тип коннектора:

– Левый: Male CEI 9.5 mm TV
– Правый: Female CEI 9.5 mm TV
– Цвет: «алюминиевый металлик»

Схема подключения телевизионных розеток Unica – Schneider Electric
