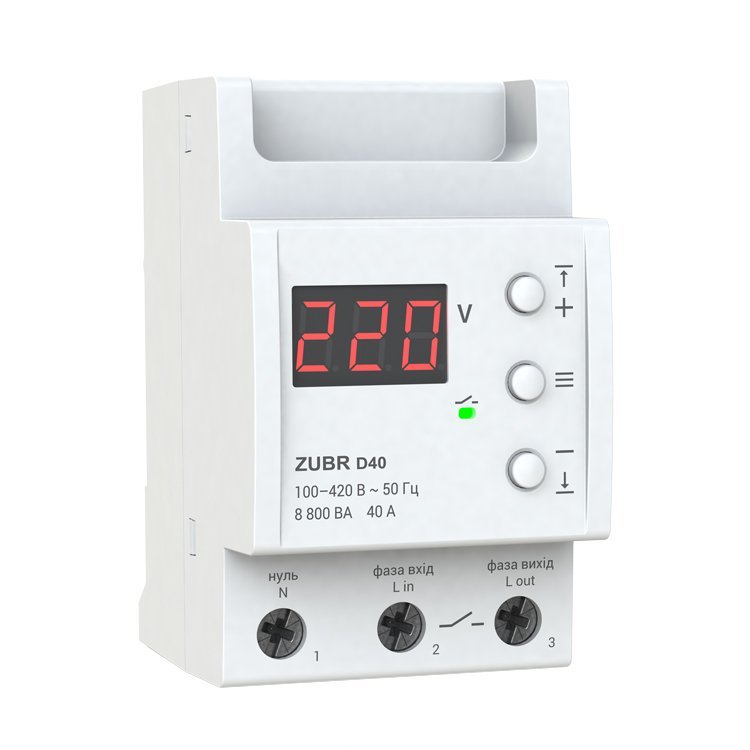

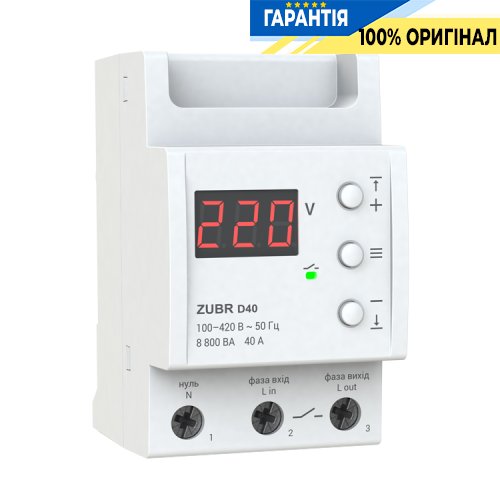

Реле напряжения ZUBR, артикул - D40 - 1-ф, 40А
-
-
-
8943
Официальный дистрибьютор. Оптовые продажи. Обмен/возврат.
Сотрудничество: Электрики, Дизайнеры, Строительные компании...!Консультации. Подбор аналогов. Просчет спецификации.
Трудно выбрать электрику? Напишите нам — поможем!Скидки! При заказе от 1000 грн.
Закажите на сумму свыше 1000 грн., и менеджер предоставит скидку!Оплата. Удобным для Вас способом!
При получении, перевод на карту, безнал для физ. и юр. лиц!Гарантия. 12 месяцев от производителя.
Предоставляем гарантию от производителя на срок 12 месяцев!
-
Описание и характеристики реле ZUBR D40
Реле напряжения ZUBR D40 предназначены для защиты оборудования от чрезмерных колебаний напряжения в сети.
Применяется в однофазных сетях переменного тока (230 В).
При наступлении аварийной ситуации реле отключает нагрузку.
Тип реле: Поляризованное.
Номинальное напряжение питания: 100–420 В.
Параметры реле Zubr
- Тип монтажа: в щит на дин–рейку.
- Тип сети: однофазная.
- Диапазон регулировки выходного напряжения: 120–280 V.
- Номинальный ток: 40 Ампер (8800 Вт).
Особенности реле Зубр
- Задержка включения до стабилизации напряжения.
- Запоминание аварийного напряжения в энергонезависимой памяти.
- Корпус из негорючего поликарбоната.
Параметры настройки реле Zubr
- Нижний предел напряжения: 120–210 В
- Верхний предел напряжения: 220–280 В
- Номинальная мощность нагрузки: 8 800 ВА (40А)
- Время отключения нагрузки при снижении напряжения: не более 1,2 с
- Время отключения нагрузки при превышении напряжения: 0,04 с
- Номинальный ток нагрузки: 40 А (макс. 50 А в течение 10 мин.)
- Время задержки включения нагрузки: 3–600 сек.
Настройка реле ZUBR D40
- Для перехода по меню используйте среднюю кнопку.
- Для изменения параметров используйте кнопки «+» и «–». Первое нажатие на кнопки вызывает мигание параметра, следующее – изменение.
- Через 5 секунд после последнего нажатия кнопок происходит возврат к индикации напряжения сети.
Подключение к сети
Схема вариант 1
Упрощенная внутренняя схема реле и схема подключения.
Схема вариант 2
Схема подключения реле напряжения ZUBR D40 с автоматическим выключателем и УЗО.
Схема вариант 3
Схема подключения реле напряжения и модульного контактора с обмоткой 230V.
Схема вариант 4
Схема подключение реле напряжения и контактора с обмоткой 380V.
Дополнительные характеристики
- Потребление тока: не более 86 мА
- Сечение провода: не более 16 мм²
- Масса: 0,21 кг ±10%
- Габаритные размеры (Ш х В х Г): 53 х 85 х 70 мм
- Количество коммутаций под нагрузкой, не менее: 100 000 циклов
- Количество коммутаций без нагрузки, не менее: 1 000 000 циклов
- Степень защиты: IP20
Комплектация
- Реле Zubr D40
- Гарантийное свидетельство
- Гарантийный талон
- Технический паспорт
- Инструкция
- Упаковочная коробка
- Предложение: Standart
- Назначение: Бытовое
- Тип товара: Реле
- Номинальный ток, А: 40
- Сеть: 1 фаза
- Номинальный ток коммутации: 40 А
- Основные функции реле: Контроль напряжения
- Контакт: 1НО
- Нижняя граница отключения (Umin), V: 120
- Верхняя граница отключения (Umах), V: 280
- Место установки: В электрощиток
- Номинальное напряжение, В: 220, 420
- Сертификаты: Сертификация CE — европейское соответствие.
