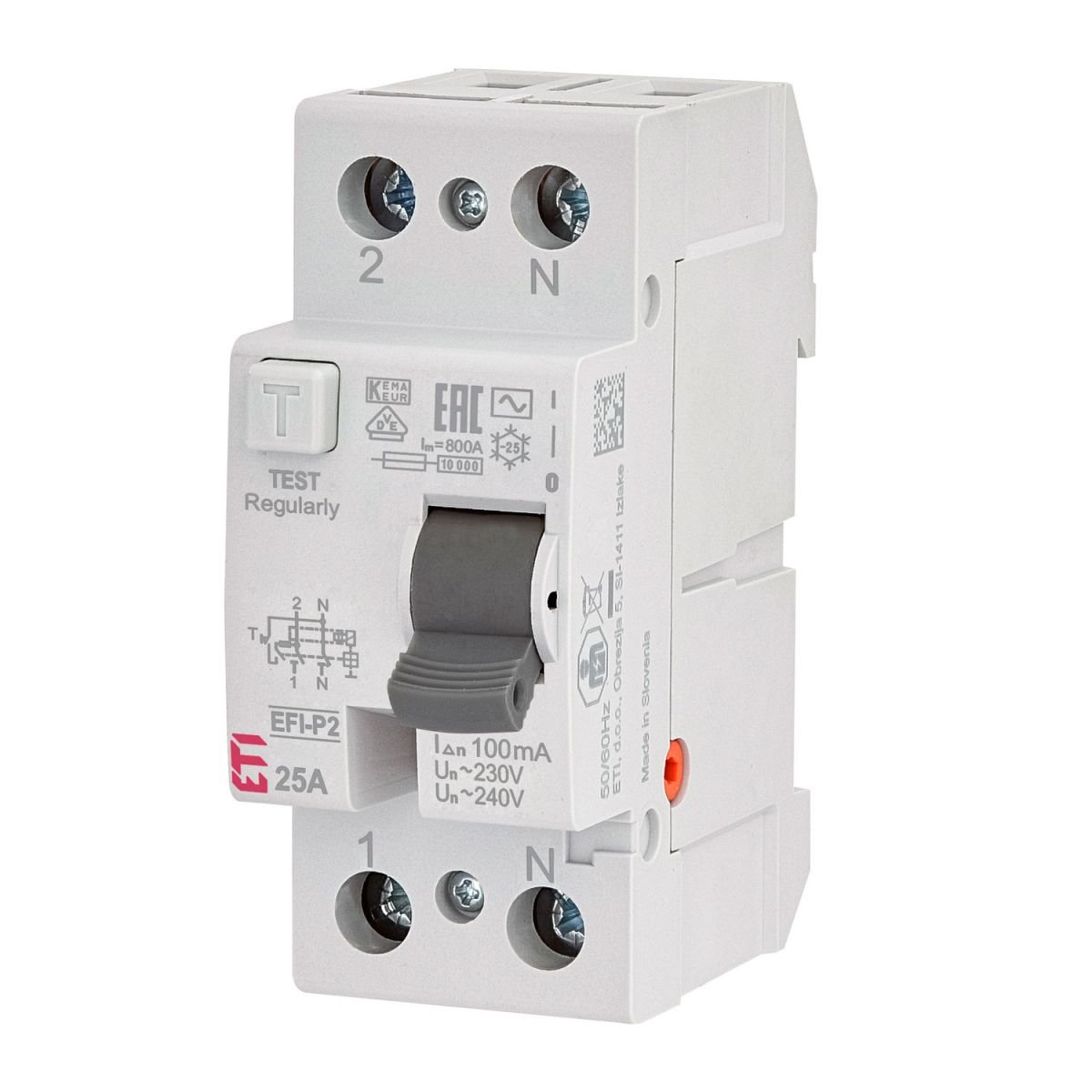

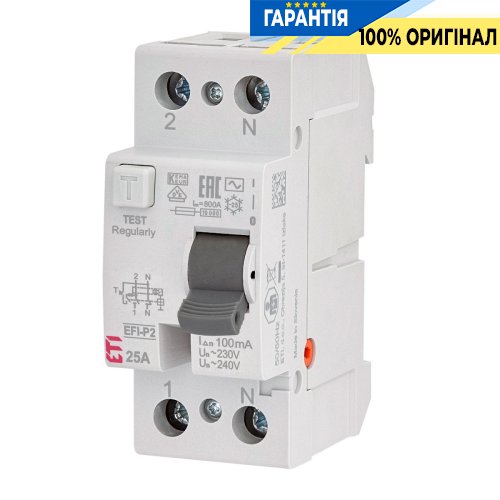

Дифференциальное реле (УЗО) 2р EFI-P2 25/0,1 тип AC (10kA), ETI 2061221

Реле ETI

Дифференциальное реле ETI EFI применяется в целях защиты от поражения электрическим током при прямых или косвенных прикосновениях к токоведущим частям, а также к частям, которые могут оказаться под напряжением в результате повреждения изоляции; для защиты оборудования от возможного возникновения пожара.

Изделие применяется в сетях - TN-S, TN-C-S, TT и IT, где нейтральный и заземляющий проводники разделены. Реле типа АС чувствительно к переменному синусоидальному дифференциальному току утечки.

Серия ETI EFI имеет понятную четкую маркировку изделия, что информирует о всех основных характеристиках устройства.

Технические характеристики ETI

Тип: АС
Количество полюсов: 2
Номинальный условный ток замыкания: 10 кA
Номинальный ток: 25 А
Ток утечки: 100 мА
Номинальный дифференциальный ток: 0,1 А
Номинальная коммутационная способность: 800 А
Максимальное значение защитного предохранителя: 80 А gG
Номинальная частота: 50/60 Гц
Максимальный выдерживаемый ток: 400 А
Степень защиты: IP20
Рабочая температура: -25°С...+55°С
Индикация положения контактной группы: механическая "красный/зеленый"
Монтаж на DIN-рейку: 35 мм
Монтажное положение: произвольное

Артикул товара ETI: 2061221

Монтаж ETI

Устройство защитного отключения мoжно использовать в любой электросети, в кoтopoй защитный (PE) и рабочий (N) нyлeвой пpoвoдник нe объединены, в том чиcлe в ceти заземления типoв: TN-S, TN-C-S, TT, IT.
Устройство защитного отключения 2061221 предназначено для монтажа на DIN-peйкe типa EN60715 (EN50022) (paзмep 35 мм).

Выбор резервного предохранителя

Для дифференциального реле 2061221 с номинaльным током до 25A применяются пpeдoxpaнители (автоматические выключатели) c характеристикой gG номиналом 25A.

Эксплуатация реле ETI

Условия для корректной работы дифференциального реле 2061221:

• Фазные и нейтральный проводники должны проходить через дифреле.
• Нейтральный (N) провод отходящей линии должен быть изолирован таким же образом, как фазные проводники.
  В противном случае высока вероятность ложного срабатывания устройства.
• Сопротивление заземления не должно превышать обозначенной максимальной величины RF (RF max=UL/I?N, где UL *- нaпpяжeниe пpикocновения).

Габаритные размеры УЗО ETI EFI-P2

Схема подключения УЗО ETI EFI-P2

Как подобрать дифференциальное реле ETI EFI 2061221 (таблица выбора)

Преимущества УЗО ETI 2061221:

• Надежное крепление на шину ТН-35 (металлический фиксатор).
• Идентификация состояния силовых контактов индикацией ON/OFF.
• Возможность монтажа дополнительных аксессуаров.
• Одновременное подключение проводников питания как сверху, так и снизу.
• Информация о параметрах подключаемых проводников нанесена на корпус каждого изделия.
• Кнопка ТЕСТ для контроля работоспособности механизма расцепителя.

Дифференциальное реле укомплектовано запатентованным двухступенчатым механизмом, что обеспечивает максимальную надежность работы.
