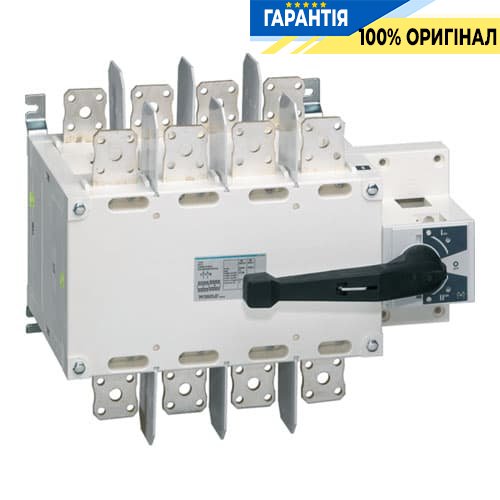

Переключатель трёхпозиционный I-0-II, 800А, 4-п, Hager HI460

Ручной переключатель нагрузки HI460 рассчитан на максимальный коммутируемый ток 800 А.
Схема переключения: I-0-II.
Максимальный ток: 800 А.
Напряжение: 400 V.
Количество полюсов: 4.

Описание ручного рубильника HI460:

Трехпозиционный поворотный переключатель HI460 с максимальной коммутационной способностью 800 ампер обеспечивает безопасность разрыва путем ручного переключения с отключенного участка сети на резервную линию. Монтаж перекидного выключателя Hager HI460 осуществляется на монтажной панели в распределительных щитах.

Как работает переключатель HI460:

Ручной переключатель фаз HI460 имеет три положения ручки. При нижнем положении ручки рубильника питание нагрузки выполняется от первого ввода, среднее положение это полный разрыв (отключает все питание), а верхнее положение коммутирует питание нагрузки от второго ввода. Соответственно переключение производится через нулевое положение, что гарантирует безопасность от короткого замыкания между обычной и резервной сетью.

Схема сборки переключателя HI460

Дополнительная комплектация для переключателя HI460

Дополнительные устройства для комплектации рубильника HI460 находятся во вкладке – сопутствующие.

• Удлиняющие штоки
• Ручка для внешнего использования
• Дополнительные контакты
• Комплект прозрачных крышек
