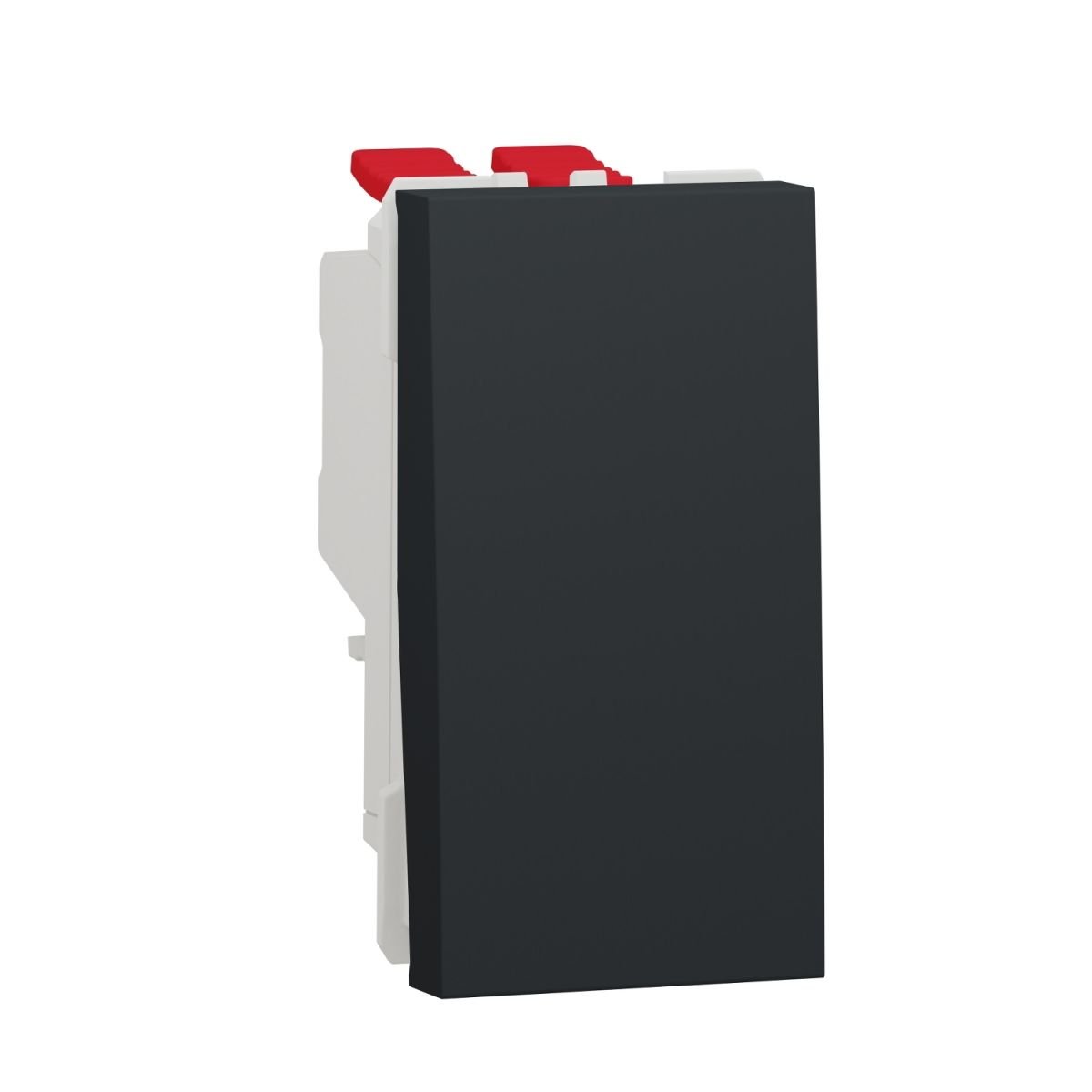

Переключатель 1-кл. крест. сх.7 10А, 1-мод., Unica New, Schneider Electric NU310554, антрацит

Механизм переключателя промежуточного 1-клавишного Schneider Electirc из серии Unica New (Уника Нью).
Комплектация: 1-модульный механизм переключателя + клавиша.
Для полной комплектации изделия необходимо докупить суппорт и установочную рамку из серий: Studio, Studio Color, Studio Metal, Pure.
Установка: внутренний монтаж.
Тип: переключатель промежуточный (проходной, крест, перекрестный).
Количество клавиш: 1
Количество модулей: 1
Цвет: антрацит.

Технические данные

• Номинальное напряжение: 250V~
• Номинальный ток: 10 AX.

Схема подключения крест + переключатели

Подключение к выключателю

Механизм переключателя NU310554 оснащен быстрозажимными клеммами благодаря которым подключение проводников к нему будет быстрым, а главное надежным. К механизму можно подключать кабели: жесткие и гибкие сечением от 1 до 2,5 мм².

Механизмы выключателей / переключателей Unica New

Преимущества механизмов выключателей Unica NEW

Дополнительное пространство

Уменьшенная глубина установки до 21 мм обеспечивает дополнительное пространство для прокладки проводки.

Простое снятие

Легкое снятие механизмов с передней и задней сторон суппорта благодаря заметным бороздкам.

Прочное крепление

Механизм крепче держится в суппорте благодаря улучшенной конструкции системы крепления.

Понятная индикация включения/ выключения

Большая клавиша четко показывает положение в позиции «Вкл./Выкл.». При выключении клавиша теперь отклоняется на больший угол, чтобы обеспечить полное разделение контактов и избежать возникновения электрической дуги, благодаря чему повышается безопасность и стабильность работы выключателя.

Быстрое подсоединение проводки

Более заметные и доступные зажимы, благодаря которым можно легко и быстро закреплять и снимать кабели.

Простое подключение

Электрическая схема указана на задней панели выключателя и кнопочного выключателя для удобного и быстрого подключения проводов.

Легкий ввод кабеля

Кабельные входы конической формы позволяют легко вставлять провода в быстрозажимные клеммы. Даже более толстые провода можно подключить быстрее благодаря большему диаметру отверстий.

Закрытые кабельные входы

Неиспользуемые кабельные входы могут быть закрыты во избежание неправильной установки.

Удобная проверка спереди

Особенности механизма выключателей и кнопочных выключателей делают установку удобной и безопасной, даже в уже установленных механизмах. С помощью контрольных точек можно удобно проверять работу всех функций и проводить измерения спереди. Кроме того, не нужно разбирать выключатель – доступ к контрольным точкам осуществляется путем простого снятия клавиши.
