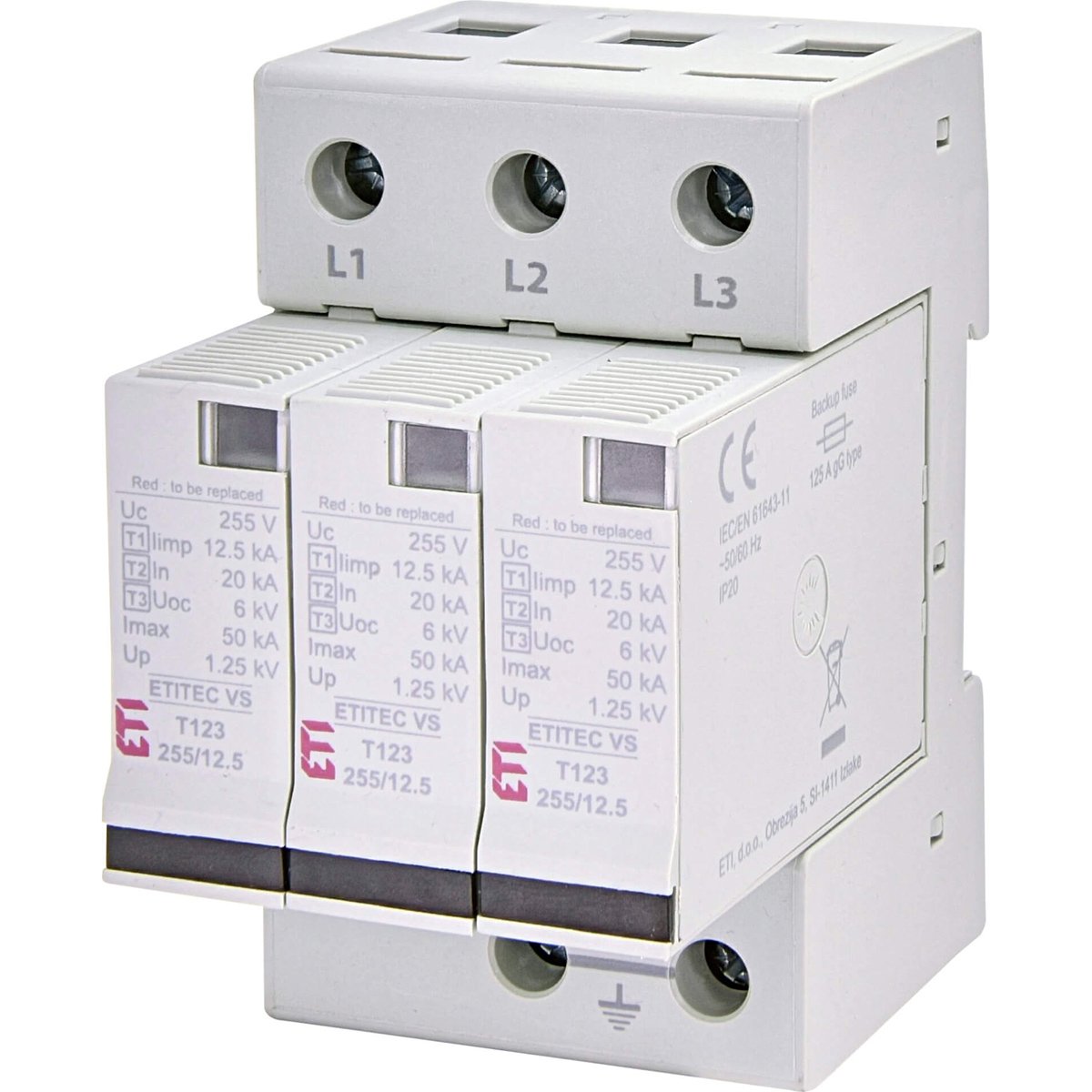

Ограничитель перенапряжения тип I+II+III, ETITEC VS T123 255/12,5 (3+0) ETI 2442923

Ограничители перенапряжения без тока утечки ETITEC VS T123 255/12,5 (3+0) 2442923 предназначены для установки внутри объектов (зданий). Защита, согласно VDE стандарту, обозначается как класс B, C, D.
В соответствии со стандартом IEC обозначается как категория I, II, III и EN тип 1, тип 2, тип 3.
Устанавливаются в главном распределительном щите для защиты сетей от перенапряжения, прямого и косвенного удара молнии, наведенного и индуцированного перенапряжения.
В случае выхода из строя ограничителя перенапряжения срабатывает тепловая защита и визуальный индикатор, сигнализирующий о необходимости замены устройства. Замене подлежит только поврежденный модуль SPD, при этом нет необходимости замены базового блока.

ПЗИП тип модели: ETITEC VS T123 255/12,5 (3+0) группы B+C+D (тип I+II+III)

• Первая цифра в обозначении (1+0), (1+1), (2+0), ( 3+0), (3+1), (4+0) указывает на количество варисторов.
• Вторая цифра в обозначении (1+0), (1+1), (2+0), (3+0), (3+1), (4+0) указывает на наличие (1) или отсутствие (0) искрового разрядника.
• RC - сигнальный контакт повреждения варисторного элемента.

Значение In - указано на один полюс.

• Тип устройства: ETITEC VS T123 255/12,5 (3+0)
• Класс (IEC/EN/VDE): Т1, T2, Т3/I, II, III/B+C+D
• Тип защиты: 3+0
• Сигнальный контакт RC: НЕТ
• Номинальное напряжение (АС) Uо: 230/400V 50-60 Hz
• Номинальный ток разряда(15 imp. x 8/20 μs): 20кА
• Максимальный ток разряда,I max (8/20 μs): 50кА
• Напряжение долговременной работы, Uc (V AC): 255
• Монтаж: на шину TH 35 (EN 60715)
• Индикация срабатывания расцепителя: 1 механический индикатор.
• Тип заземляющей сети: TNC
• Степень защиты: IP20

Обозначение:

Модель ETITEC VS T123 255/12,5 (3+0)
ETITEC VS T123 xxx/12,5 p+c
xxx - напряжение Uc (max. напряжение длительной работы AC), должно быть выше, чем напряжение сети
12,5 - 12,5kA(Iimp по 10/350μs)
p - количество полюсов с варисторами MOV
c - 0 варисторов MOV на полюсе NPE, 1 газоразрядник GDT (система TT).

Особенности:

• Защита типа Т1, Т2 и Т3 в одном корпусе.
• Нет тока утечки.
• Дистанционная сигнализация повреждения варистора (версия с RC контактом).
• Выдерживает импульс перенапряжения продолжительностью 10/350 мкс при токе 12,5 кА.
• Использование варисторного элемента и газоразрядника позволяет обеспечить отсутствие токов утечки, а также увеличить срок службы устройства.

Артикул для заказа: 2442923
