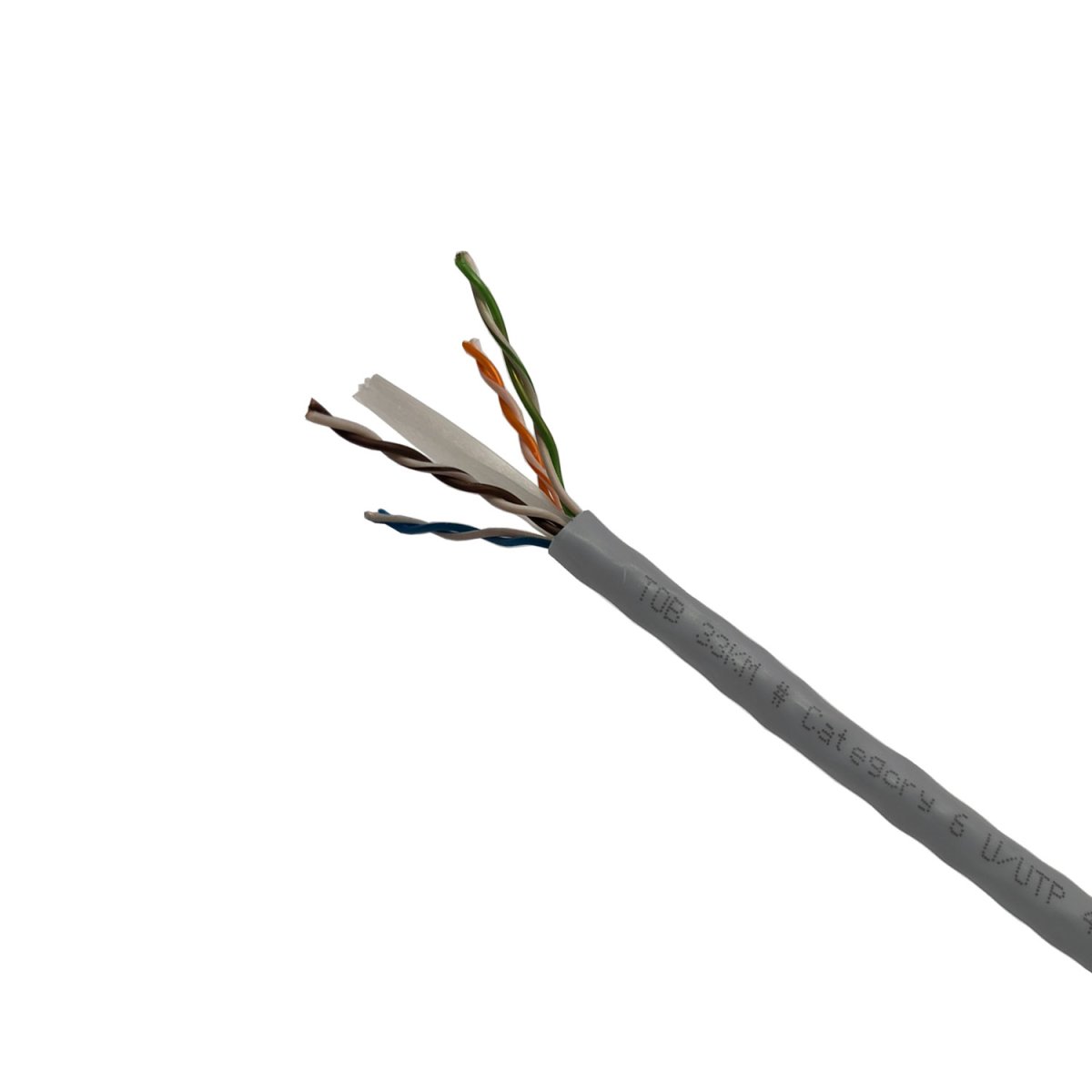

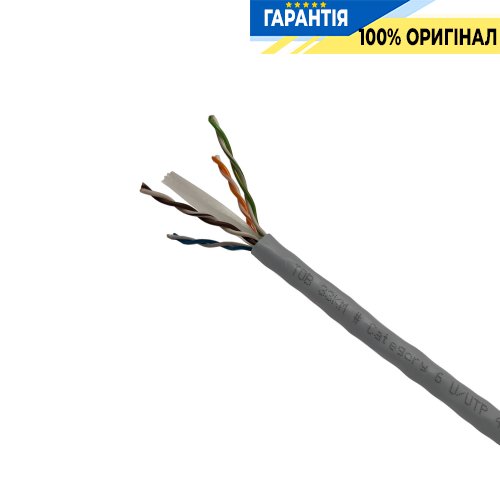

Кабель витая пара ЗЗЦМ — Cat 6 U/UTP 4х2х23 AWG Data LSZH
-
-
-
9073
Расчёт сметы под ключ
Быстро считаем по фото или проекту в Viber / Telegram. Подбираем оптимальные аналоги без потери качества.Оптовая цена с первого заказа
Партнёрские условия сразу для прорабов, электриков, дизайнеров и монтажников.Возврат остатков без проблем
Принимаем излишки после завершения объекта. Возврат или обмен возможен в течение 14 дней с даты отгрузки товара.НДС и полный пакет документов
Работаем с любой формой оплаты. Полный пакет документов для бухгалтерского учета.Официальная гарантия
Только сертифицированная продукция с заводской гарантией для сдачи объектов.
-
Компьютерный кабель ЗЗЦМ марки Category 6 U/UTP LSZH 4х2х23 AWG Data производства Запорожского Завода Цветных Металлов предназначен для структурированных кабельных сетей при одиночной прокладке внутри зданий, сооружений, аппаратуры, при эксплуатации на частотах до 250 МГц.
Количество жил: 8 (Витая пара 4x2x23AWG).
Категория: Cat 6
Экран: U/UTP (неэкранированный).
Внешняя оболочка: безгалогенный компаунд (LSZH).
Цвет: Желтый (RAL 1018).
Диаметр, мм: 6,0
Вес меди, кг/км: 18
Вес кабеля, кг/км: 40
Упаковка, м: 305

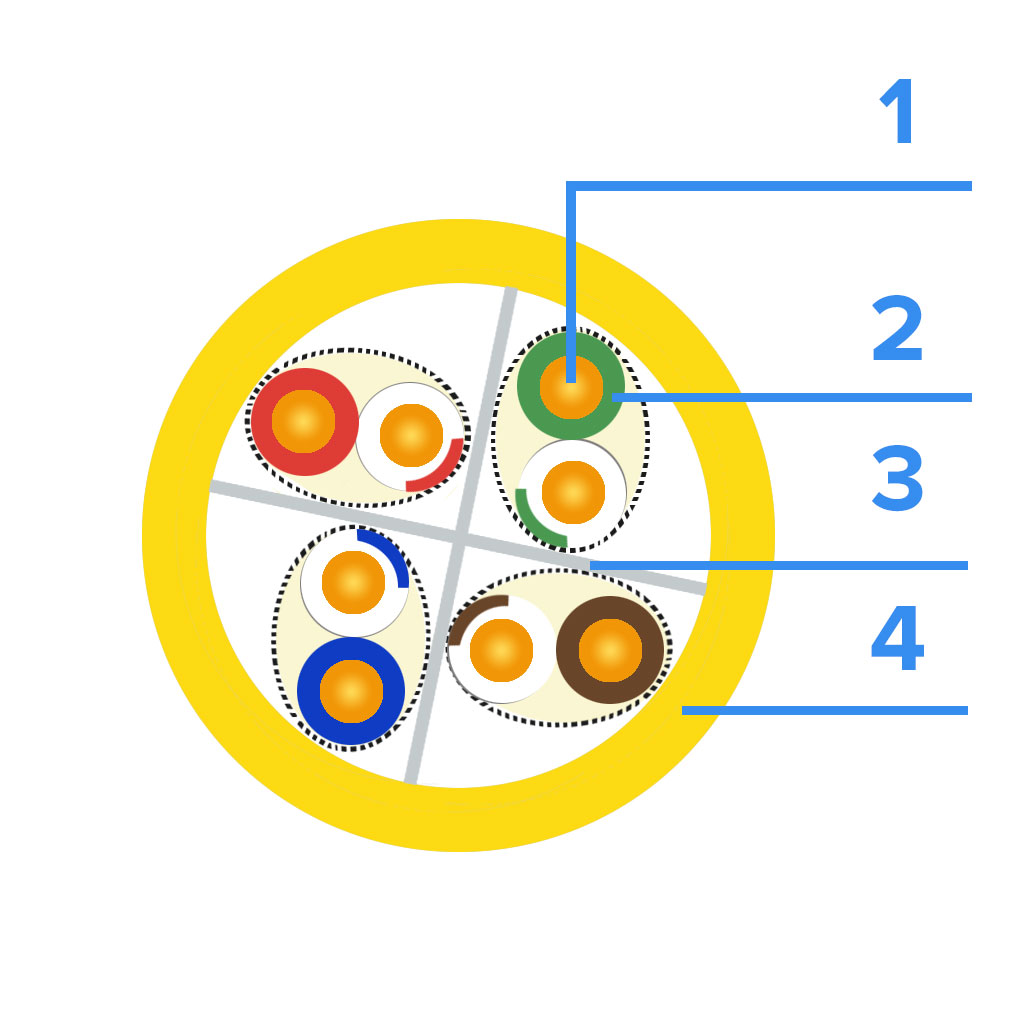

Конструкция кабеля
- Токопроводящая жила: медная мягкая проволока 23 AWG
- Изоляция: полиэтилен HDPE, маркировка изоляции цветная
- Поперечный разделитель.
- Внешняя оболочка: LSZH – безгалогенный компаунд RAL 1018 жолтый, 70°C
Эксплуатационные характеристики
Температура эксплуатации кабеля:
- При стационарной (неподвижной) прокладке: от -20° С до + 60° С
- При прокладке, монтаже и эксплуатационных изгибах: от 0° до + 50° С
Минимальный радиус изгиба:
- При стационарной (неподвижной) прокладке: 4 диаметра кабеля.
- При прокладке, монтаже и эксплуатационных изгибах: 8 диаметров кабеля.
Технические параметры
- Растягивающим усилиям: макс. 100 Н
- Прочность на раздавливание: мин. 1000Н / 10см
- Сопротивление проводника: макс. 85 Ω / км
- Дисбаланс сопротивления: макс. 2%
- Сопротивление изоляции: мин. 5000 MΩ х м.
- Рабочая емкость: ном. 50 пФ / м
- Емкостная асимметрия пары заземления: 1600 пФ / км
- Пропускная способность по току: 67-69%
- Задержка распространения сигнала: макс. 537 нс / 100 м
- Испытательное напряжение: 1000 В
- Рабочее напряжение: макс. 72 В
- Пропускная способность: 6 Cat
- Предложение: Standart
- Назначение: Распределение сигнала/информации
- Форм-фактор: Круглый
- Материал проводника: Медь
- Экран: U/UTP
- Тип кабеля: Компьютерный, Слаботочный
- Количество жил: 8
- Дополнительные свойства: «Витая пара», Безгалогеновый, Не распространяющие горение, Недымящий, Цветовая маркировка жил
- Марка: UTP
- Тип товара: Кабель
- Производство: Standart
- Сечение, мм²: 23 AWG
- Изоляция оболочки: LSZH
-
-
