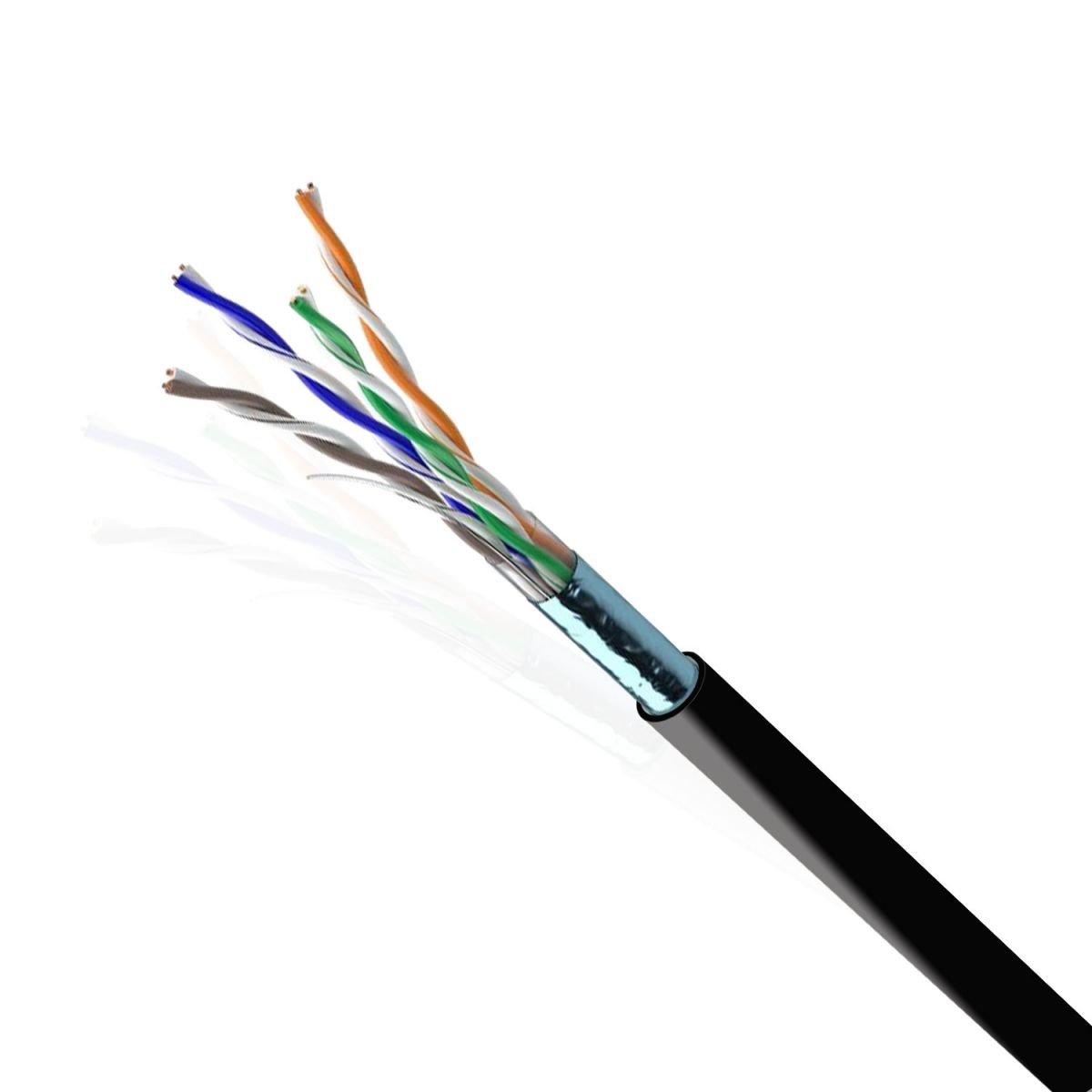

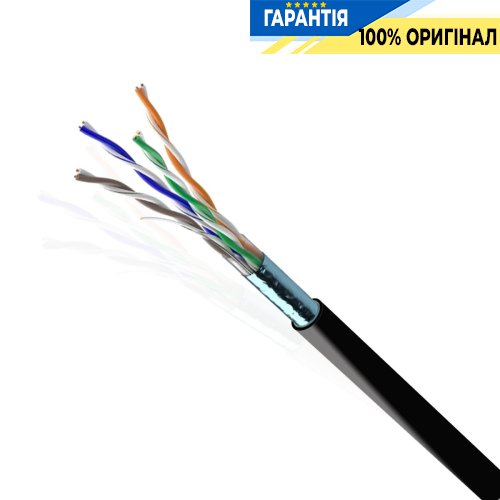

Кабель витая пара ЗЗЦМ — Cat 5e F/UTP 4x2x24AWG PE

Компьютерный кабель ЗЗЦМ марки Cat 5e F/UTP 4x2x24AWG PE производства ЗЗЦМ предназначен для структурированных кабельных сетей для внешней прокладки по стенам зданий, сооружений, в шахтах и коллекторах при эксплуатации на частотах до 100 МГц в условиях повышенных электромагнитных воздействий.
Кабель витая пара ЗЗЦМ марки (Cat 5e F/UTP 4x2x24AWG PE) – многожильный и симметричный парной скрутки и используется для цифровой связи.

Количество жил: 8 (Витая пара 4x2x24AWG).
Категория: Cat 5e
Экран: F/UTP – алюмополимерна лента. Под экраном проложен медный луженый контактный провод ? 26 AWG.
Внешняя оболочка: PE – светостабилизированная полиэтилен.
Цвет: Черный.

Диаметр, мм: 6,0
Вес меди, кг/км: 16
Вес кабеля, кг/км: 35
Упаковка, м: 305

Конструкция кабеля

1. Токопроводящая жила: медная мягкая проволока 24 AWG
2. Изоляция: полиэтилен HDPE, маркировка изоляции цветная.
3. Экран: алюмополимерна лента. Под экраном проложен медный луженый контактный провод ? 26 AWG.
4. Внешняя оболочка: PE – светостабилизированный полиэтилен RAL 9011 черный, 80 ° C

Эксплуатационные характеристики

Температура эксплуатации кабеля ЗЗЦМ:

• При стационарной (неподвижной) прокладке: от -20° С до + 60° С
• При прокладке, монтаже и эксплуатационных изгибах: от 0° до + 50° С

Минимальный радиус изгиба кабеля:

• При стационарной (неподвижной) прокладке: 4 диаметра кабеля.
• При прокладке, монтаже и эксплуатационных изгибах: 8 диаметров кабеля.

Технические параметры

• Растягивающим усилиям: макс. 90 Н
• Прочность на раздавливание: мин. 1000Н / 10см
• Сопротивление проводника: макс. 95 Ω / км
• Дисбаланс сопротивления: макс. 2%
• Сопротивление изоляции: мин. 5000 MΩ х м.
• Рабочая емкость: ном. 50 пФ / м
• Емкостная асимметрия пары заземления: 1600 пФ / км
• Пропускная способность по току: 67-69%
• Задержка распространения сигнала: макс. 537 нс / 100 м
• Испытательное напряжение: 1000 В
• Рабочее напряжение: макс. 72 В
