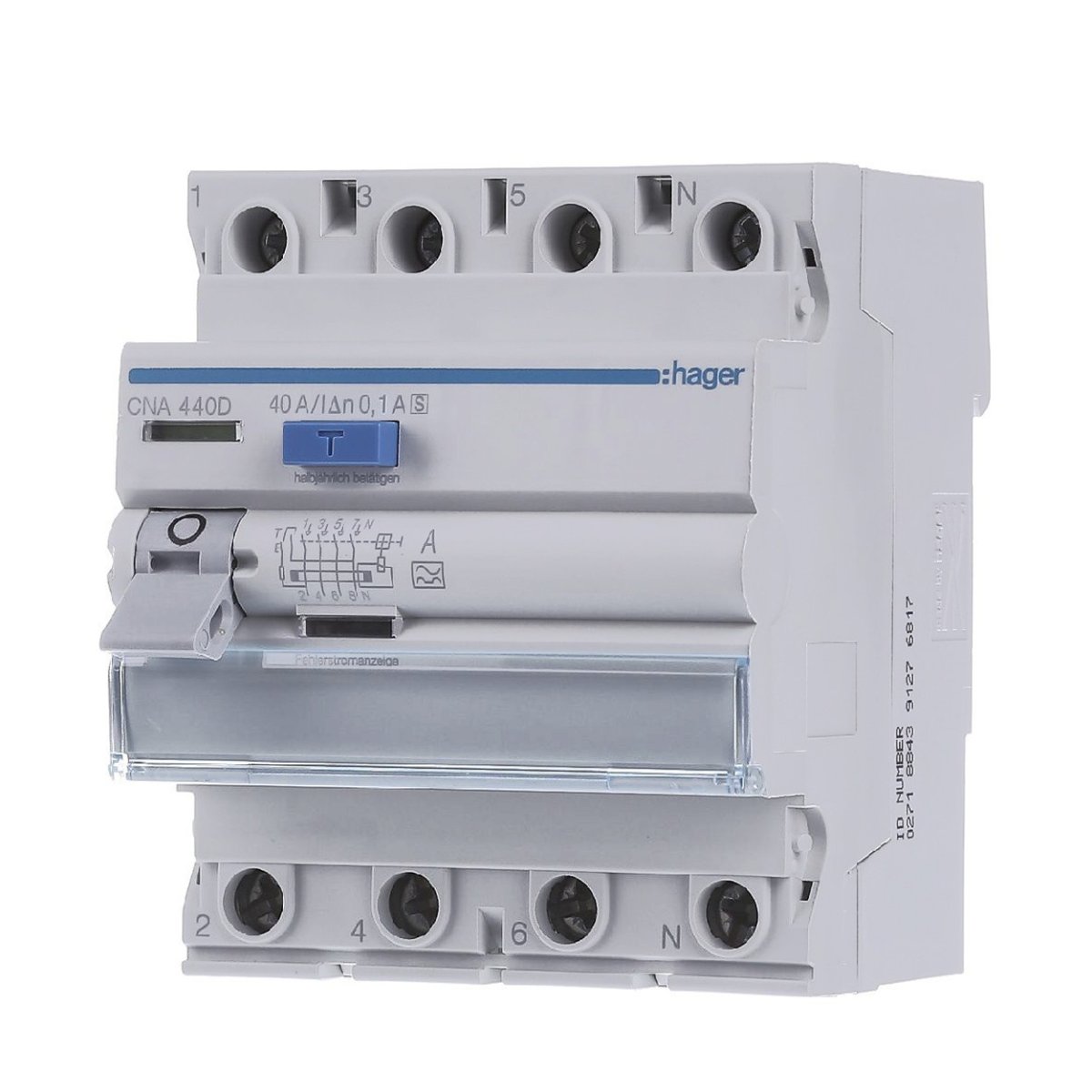

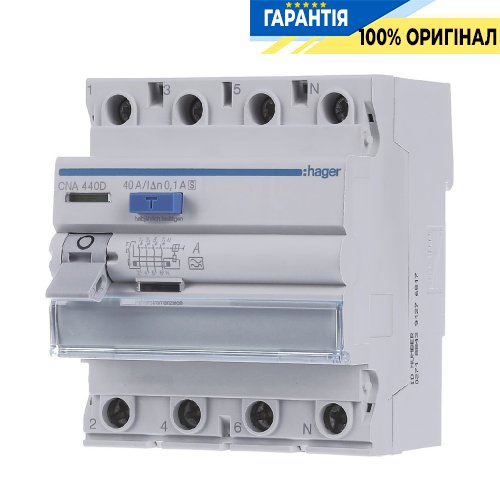

Дифференциальное реле 4P, 6kA, 40A, 100mA, A, S, Hager CNA440D

Селективное противопожарное устройство защитного отключения CNA440D (узо селективное, селективное дифреле) применяется для однофазных сетей: 4-полюсное, 6кА 40А 100мА.
Данный дифференциальный выключатель относится к устройствам защитного отключения типа A согласно DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11).
Используется выключатель как противопожарное реле в следствии появления токов утечки при повреждения изоляции проводов и других авариных ситуациях.
Селективное дифреле оснащено Bi-Connect клеммами внизу, внешней синей кнопкой тестирования и индикатором тока повреждения.
Подходит для дооснащения дополнительным оборудованием (сигнальным контактом, блок-контактом, расцепителем, блокирующим устройством и др.).
УЗО Hager CNA440D имеет клеммы подключения с защитой от вставки проводов и возможность маркировки непосредственно на устройстве.

Технические параметры устройства:

— Тип устройства: селективный выключатель дифференциального тока. Защита от прикосновения и противопожарная защита на входе питания.
— Тип защиты от дифференциального тока: A
— Подключение: 3P+N
— Номинальный ток: 40 А
— Номинальный ток утечки Idn: 100 мА
— Количество модулей: 4
— Сечение соединения входа и выхода с винтами, с гибким проводом: 1–16 мм²
— Рабочая температура: -25–40 °C
— Производитель: Hager
— Артикул: CFA440D

Об основных параметрах

• Номинальный ток : Ток, который дифференциальный выключатель может поддерживать постоянно. Данный выключатель рассчитан на максимальный ток до 40А.
• Количество полюсов : Определяет предназначение для однофазных или многофазных потребителей. Например дифференциальный выключатель CNA440D имеет 4-полюса и это означает, что он способен отключать в 3 фазной сети 4 полюса, то есть 3 фазы и нейтральный проводник одновременно.
• Ток утечки (дифференциальный ток): — Это то значение тока, на которое реагирует реле и отключает цепь — бывают модели с различными параметрами: 10 или же 30, 100, 300, 500 мА.
  В зависимости от этих параметров, устройства делятся на: противопожарные реле (с током утечки н 100, 300, 500 мА) и реле которые предназначены для защиты человека (10 или же 30 мА).
  Данное дифреле CNA440D имеет показатель тока утечки 100мА (0,1А)и предназначено для противопожарной защиты. Данное реле может использоваться как главное противопожарное реле на входе питания.
• Тип защиты : Бытовые дифференциальные выключатели делятся на типы чувствительности: А, АС, A HI, A S (селективные), F, B.
  Защитные устройства типа «AC» способно защитить только от синусоидального переменного тока, а устройства типа «A» защитят от пульсирующего постоянного и от синусоидального переменного тока.
  Дифференциальный выключатель CNA440D является современным реле и по своей чувствительности относится к устройствам защитного отключения типа А.

Про селективность

Селективные выключатели дифференциального тока отмечены символом – «S».
По сравнению со стандартными типами УЗО, их аварийное срабатывание, при отключении, задерживается на несколько периодов сетевого напряжения.
За счет такой задержки срабатывания они срабатывают избирательно по времени.
Устанавливается такой селективный выключатель предпочтительно на входе питания. Это означает, что данное защитное устройство можно использовать в качестве главного выключателя в комбинированной системе зажиты.
Важно: для защиты человека и животного необходимо использовать УЗО с током утечки 10 или 30мА.
Для обеспечения оптимальной селективности необходимо отрегулировать чувствительность на устройстве.

Причины утечки тока

Основными причинами возникновения тока утечки являются: повреждение изоляции электроустановок и нулевых рабочих проводников вследствие перегрева или механических нарушений.
Так же причиной утечки тока может быть нарушение контактных соединений нулевых рабочих проводников.

Схема

Габаритные размеры
