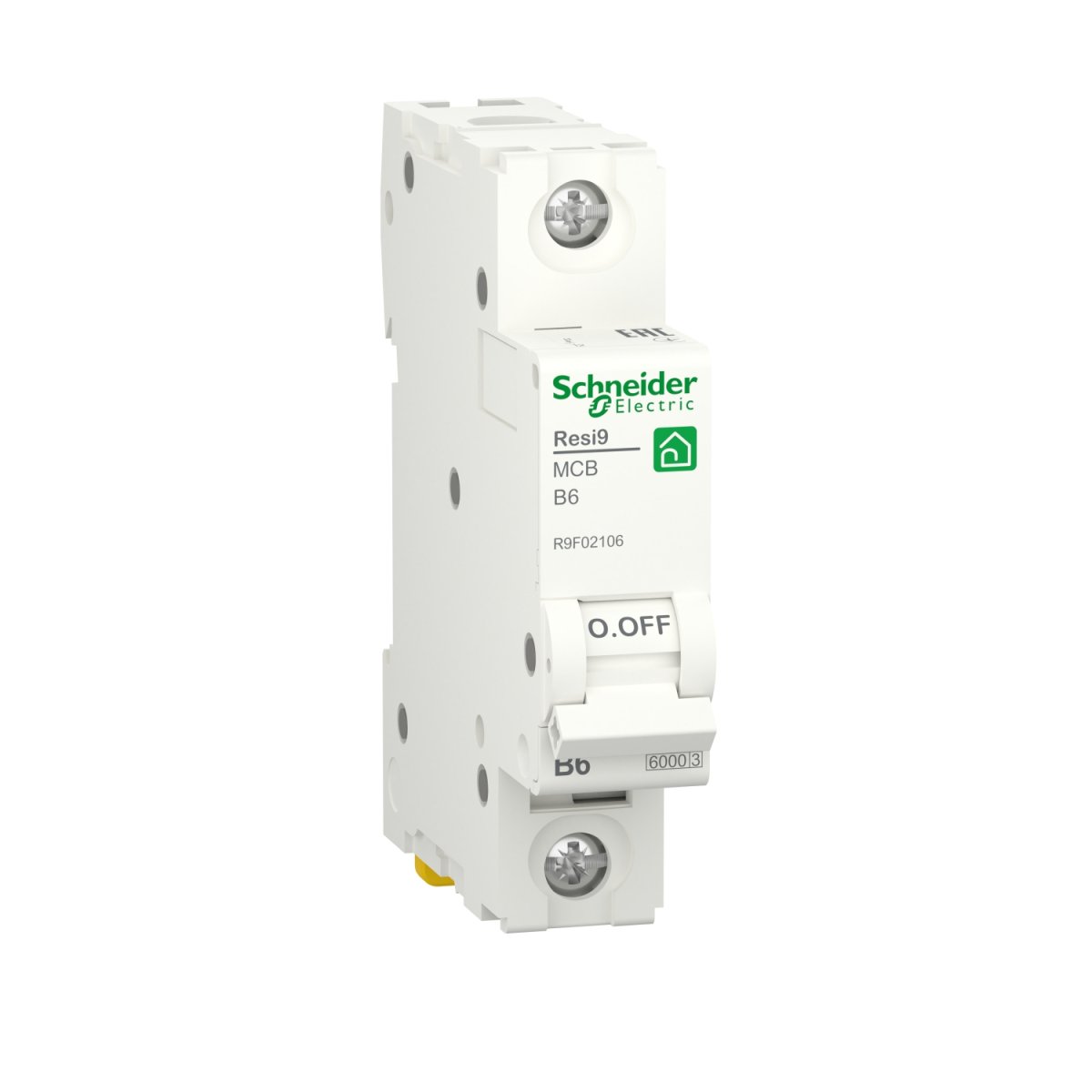

Автоматический выключатель Schneider Electric Resi9 1P, 6 A, B, 6kA R9F02106

Автоматический выключатель 1-полюсный серии Schneider Electric Resi9 – защитный аппарат в модульном исполнении предназначенный для автоматического отключения при коротком замыкании и тепловой перегрузки на защищенной линии.
Подключение: однофазная сеть.
Количество полюсов: 1.
Характеристика отключения: B.
Устойчивость к максимальному току короткого замыкания: 6кА.
Номинальный ток: 6А.

Назначение автоматического выключателя:

Автомат Resi9 R9F02106 применяется в однофазных сетях переменного тока (230V) и используется для защиты линии путем отключения цепи в случаях появления токов короткого замыкания или тепловой перегрузки.
Рекомендуется для установки в электрических распределительных щитах до 63А в жилищно-коммунальных отраслях.

Технические параметры

• Защита цепи от токов короткого замыкания.
• Защита цепи от токов перегрузки.

Основные характеристики

• Рабочая частота: 50/60 Гц
• Электромагнитный расцепитель: Кривая B 3-5 In
• Соответствие: ГОСТ Р 50345-2010
• Класс ограничения: 3
• Номинальная наибольшая отключающая способность (Icn): 6000 A
• Номинальная включающая и отключающая способность одного полюса (Icn1): Icn1 = Icn

Дополнительные характеристики

• Напряжение изоляции (Ui): 440 В пер. тока
• Износостойкость (кол-во циклов В-О):
  • Механическая: 20000
  • Электрическая: 10000
• Степень защиты (МЭК 60529):
  • Установка в шкафу: IP40
  • Класс изоляции: II

• Тропическое исполнение (МЭК 60068-1): Степень 2 (относительная влажность 95 % при 55 °C)
• Содержание вредных веществ: В соответствии с RoHS

Технические параметры

• Защита цепи от токов короткого замыкания.
• Защита цепи от токов перегрузки.

Основные характеристики

• Рабочая частота: 50/60 Гц
• Электромагнитный расцепитель: Кривая B 3-5 In
• Соответствие: ГОСТ Р 50345-2010
• Класс ограничения: 3
• Номинальная наибольшая отключающая способность (Icn): 6000 A
• Номинальная включающая и отключающая способность одного полюса (Icn1): Icn1 = Icn

Дополнительные характеристики

• Напряжение изоляции (Ui): 440 В пер. тока
• Износостойкость (кол-во циклов В-О):
  • Механическая: 20000
  • Электрическая: 10000
• Степень защиты (МЭК 60529):
  • Установка в шкафу: IP40
  • Класс изоляции: II

• Тропическое исполнение (МЭК 60068-1): Степень 2 (относительная влажность 95 % при 55 °C)
• Содержание вредных веществ: В соответствии с RoHS
