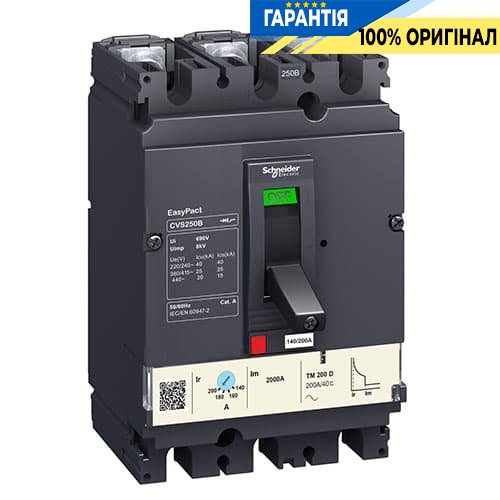

Автоматический выключатель EasyPact 3-п 200А 15kA 400V 3P/3T Schneider Electric LV525302

Аппараты данной серии обладают надежной и удобной конструкцией, что позволяет их легко оснащать широким спектром вспомогательных устройств.
Используются для защиты и управления в сетях низкого напряжения. Применяются в промышленных установках, жилых зданиях, административно - коммерческих объектах.
- Экономичная серия для широкого круга применения.
- Защита цепей от токов короткого замыкания;
- Защита цепей от токов перегрузки;
- Регулируемая уставка теплового расцепителя;
- 2 типоразмера: 100-250А ; 400-630А;
- Исполнение 3х полюсное;
- Индикатор состояния (включен/отключён);
- Подключение шин шириной до 70мм;
- Крепление на панель

Степень защиты
В соответствии с требованиями стандартов МЭК 60529 (степень защиты IP) и МЭК 62262 (защита
от внешних механических воздействий IK).
Аппарат, установленный открыто:
- с рычагом управления: IP40, IK07 с лицевой стороны;
- с выносной поворотной рукояткой: IP 55, IK08 с лицевой стороны.
Аппарат, установленный в шкафу:
- с рычагом управления: IP40, IK07 с лицевой стороны;
- с выносной поворотной рукояткой: IP 55, IK08 с лицевой стороны.

Магнитотермические расцепители TM-D

Магнитотермические расцепители TD-M используются для защиты кабелей распределительных сетей с питанием от силовых трансформаторов.

Тепловая защита (Ir)
Электромагнитная защита (Im)
Типы защиты

Параметры защиты:
- уставка тепловой защиты по току Ir регулируется в пределах от 0,7 до 1,0 от номинального тока расцепителя (16…250 А);
- уставка времени – нерегулируемая- Защита от короткого замыкания при помощи электромагнитного устройства выполняющего мгновенное отключение в случае превшения с нерегулируемой или регулируемой уставки по току Im.
- TM-D: нерегулируемая уставка по току Im для аппаратов с In = 16 … 250 А, регулируемая установка по току Im = 5…10 x In для аппаратов с In = 400 А и Im = 4…8 x In для аппаратов с In = 600 А.- Трехполюсные
- 3P 3D – 3-полюсный корпус (3Р), 3 полюса защищены (3D).
- Четырехполюсные
- 4P 4D – 4-полюсный корпус (4Р), 4 полюса защищены (4D), одинаковая уставка для фаз и нейтрали.

Аппараты EasyPact CVS100 - 630 поставляются с выводами, снабженными защелкивающимися гайками с зажимными винтами:
- EasyPact CVS100: винты и гайки М6;
- EasyPact CVS160/250: винты и гайки М8;
- EasyPact CVS400/630: винты и гайки М10.
Эти выводы могут быть использованы для:
- непосредственного присоединения неизолированных шин или кабелей с наконечникам;
- установки контактных пластин.

Габаритные размеры:
