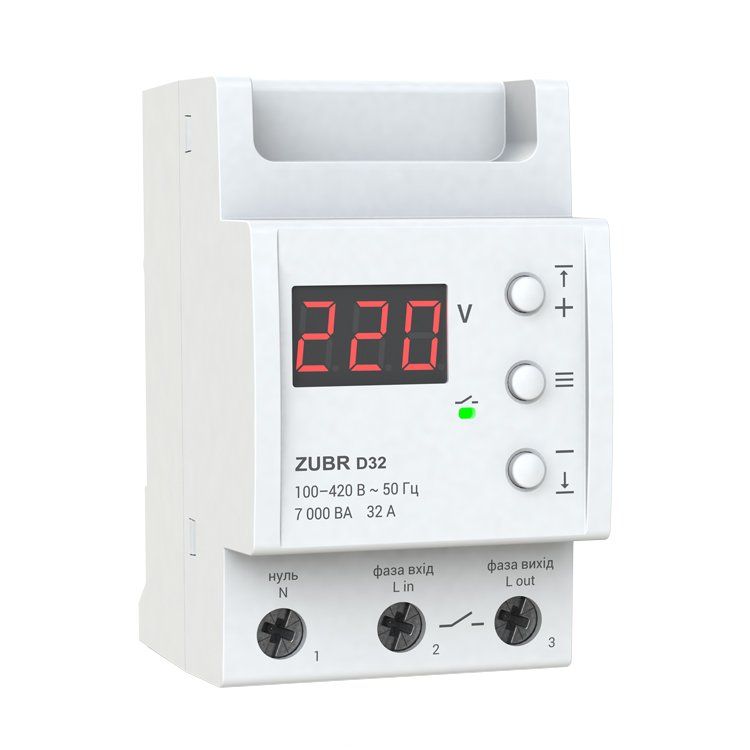

Реле напруги ZUBR, артикул - D32 - 1-ф, 32А

  • Хіт продажу
    Реле напруги ZUBR, артикул - D32 - 1-ф, 32А
    • 8941
      Написати відгук
      1 205.00грн

    • Розрахунок кошторису під ключ
      Швидко рахуємо за фото або проєктом у Viber / Telegram. Підбираємо оптимальні аналоги без втрати якості.

      Оптова ціна з першого замовлення
      Партнерські умови одразу для виконробів, електриків, дизайнерів та монтажників.

      Повернення залишків без проблем
      Приймаємо надлишки після завершення об'єкта. Повернення або обмін можливе протягом 14 днів з дати відвантаження товару.

      ПДВ та повний пакет документів
      Працюємо з будь-якою формою оплати. Повний пакет документів для бухгалтерського обліку.

      Офіційна гарантія
      Лише сертифікована продукція із заводською гарантією для здавання об'єктів.

      + Показати ще

Опис та характеристики реле ZUBR D32

Реле напруги ZUBR D32 призначені для захисту обладнання від надмірних коливань напруги в мережі.
Застосовується в однофазних мережах змінного струму (230 В).
При настанні аварійної ситуації реле відключає навантаження.
Тип реле: Електромагнітне.
Номінальна напруга живлення: 100–420 В.

Основні параметри реле Зубр

  • Тип монтажу: в щит на дин–рейку.
  • Тип мережі: однофазна.
  • Діапазон регулювання вихідної напруги: 120–280 V.
  • Номінальний струм: 32 Ампера (7000 Вт).

Особливості

  • Затримка включення до стабілізації напруги.
  • Запам'ятовування аварійного напруги в незалежній пам'яті.
  • Корпус з негорючого полікарбонату.

Параметри налаштування реле Zubr

  • Нижня межа напруги: 120–210 В
  • Верхня межа напруги: 220–280 В
  • Номінальна потужність навантаження: 7 000 ВА (32А)
  • Тайм–аут навантаження при зниженні напруги: не більше 1,2 с
  • Тайм–аут навантаження при перевищенні напруги: 0,01–0,03 с
  • Номінальний струм навантаження: 32 А (макс. 40 А протягом 10 хв.)
  • Час затримки включення навантаження: 3–600 сек.

Налаштування реле ZUBR D32

  • Для переходу по меню використовуйте середню кнопку.
  • Для зміни параметрів використовуйте кнопки «+» і «–». Перше натискання на кнопки викликає миготіння параметра, наступне – зміна.
  • Через 5 секунд після останнього натискання кнопок відбувається повернення до індикації напруги мережі.

Магазин розеток | Як налаштувати реле напруги ЗУБР D32

Підключення до мережі

Схема варіант 1

Спрощена внутрішня схема реле і схема підключення.

p>Магазин розеток | Як підключити реле напруги Zubr D32

Схема варіант 2

Схема підключення реле напруги ZUBR D32 з автоматичним вимикачем і ПЗВ.

Магазин розеток | Як підключити реле контролю напруги Zubr D32

Схема варіант 3

Схема підключення реле напруги і модульного контактора з обмоткою 230V.

Магазин розеток | Як підключити реле Zubr D32

Схема варіант 4

Схема підключення реле напруги і контактора з обмоткою 380V.

Магазин розеток | Як підключити реле напруги Zubr D32 з контактором

Додаткові характеристики

  • Споживання струму: не більше 86 мА
  • Переріз дроту: не більше 16 мм?
  • Маса: 0,21 кг ±10%
  • Габаритні розміри (Ш х Д х Г): 53 х 85 х 70 мм
  • Кількість комутацій під навантаженням, не менше: 100 000 циклів
  • Кількість комутацій без навантаження, не менше: 1 000 000 циклів
  • Ступінь захисту: IP20

Комплектація реле

  1. Реле
  2. Гарантійне свідоцтво
  3. Гарантійний талон
  4. Технічний паспорт
  5. Інструкція
  6. Пакувальна коробка
  • Пропозиція: Standart
  • Призначення: Побутове
  • Тип товару: Реле
  • Номінальний струм, А: 32
  • Мережа: 1 фаза
  • Номінальний струм комутації: 32 А
  • Основні функції реле: Контроль напруги
  • Контакт: 1НО
  • Нижня межа відключення (Umin), V: 120
  • Верхня межа відключення (Umах), V: 280
  • Місце встановлення: У електрощиток
  • Номінальна напруга, В: 220, 420
  • Сертифікати: Сертифікація CE – європейська відповідність.
