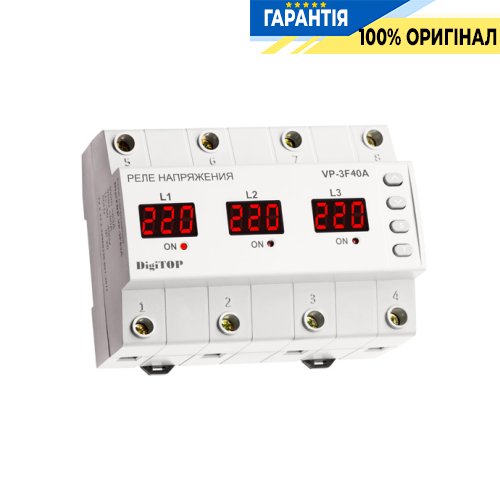

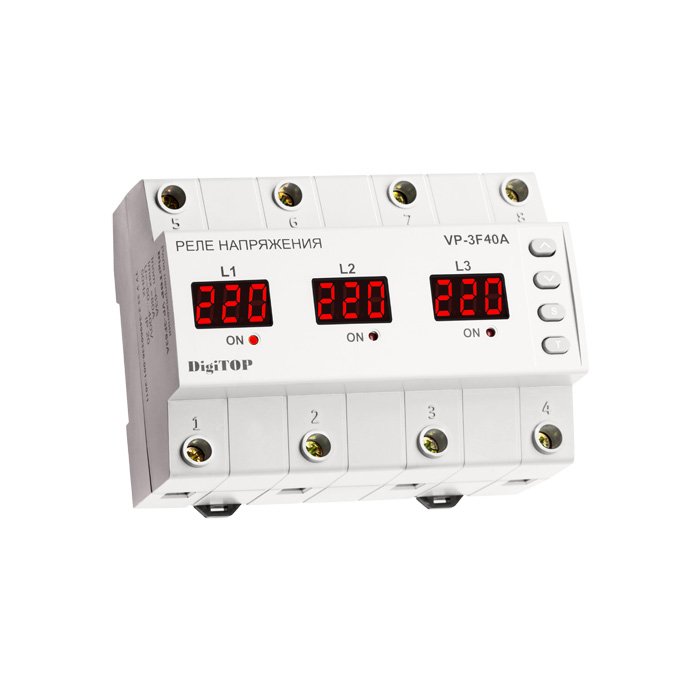

Реле напруги DigiTop 3-х фазне, артикул - VP-3F40A

Реле напруги DigiTOP VP-3F40A призначене для захисту промислового та побутового однофазного та трифазного обладнання від підвищеної або зниженої напруги, пропадання напруги, асиметрії фаз, а також контролю порядку чергування фаз (функція, що вимикається).

Принцип роботи реле Діджітоп напруги VP-3F40A

Прилад керується мікроконтролером, який аналізує напругу в електромережі та відображає його поточне значення на цифровому індикаторі. На виході пристрою стоять електромагнітні реле. Допустимі межі відключення, час затримки включення та контроль порядку чергування фаз встановлюються користувачем. Усі встановлені значення зберігаються в енергонезалежній пам'яті. Живлення приладу походить від контрольованих фаз.

Технічні характеристики VP-3F40A

– Вимірювана напруга, 50-400.
– Час відключення по верхній межі, сік, не більше: 0,02.
– Час відключення за нижньою межею, сік, не більше: 1(120-170В) 0,02(<120В).
– Час відключення при асиметрії фаз, сек: 20.
– Похибка вольтметра, %, не більша: 1.
– Номінальний струм на контактах реле*, А: 40.
– Ступінь захисту приладу: IP20.
* - при активному навантаженні.

• Схема підключення реле напруги

  №1. Схема підключення реле контролю напруги однофазна. №2. Схема підключення у трифазній мережі 3-х однофазних реле. №3. Схема підключення трифазного реле. №4. Схема підключення реле 3-ф через ма...
