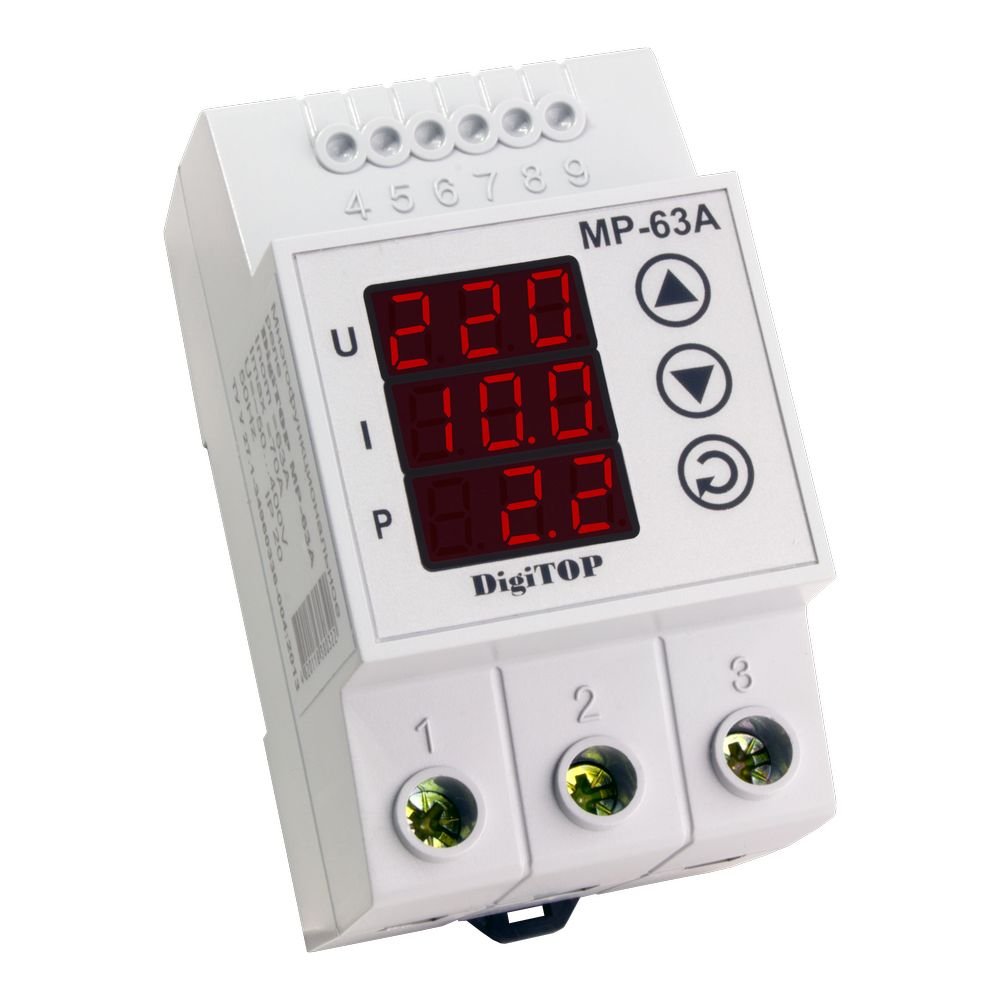

Реле багатофункціональне DigiTop, артикул - МР-63А

Цифрове багатофункціональне реле МР-63 призначений для захисту споживача від підвищеного або зниженого напруги і від перевантаження (перевищення заданого значення струму).
Інноваційні розробки, унікальні інженерні рішення дозволили поєднати в одному корпусі і замінити 6 окремих приладів:
– Реле захисту по напрузі.
– Реле захисту по струму / Вступний автомат (від 1А до 50А).
– Обмежувач споживаної потужності (від 220Вт до 11кВт).
– Вольтметр цифровий.
– Амперметр цифровий.
– Покажчик споживаної потужності.
– Розмір на дин-рейці: 3 стандартних модулі.

Принцип роботи реле МР-63

Прилад виконує одночасно функції реле напруги і обмежувача потужності.
керування здійснюється мікроконтролером, який аналізує напругу і силу струму в ланцюзі навантаження.
Вимірювання струму проводиться за допомогою трансформатора струму, встановленого всередині приладу. Комутація навантаження здійснюється електромагнітним реле.
Живлення приладу здійснюється від контрольованої мережі.

Технічні характеристики багатофункціонального реле МР-63

– Діапазон вимірювання сили струму, А: 1-80 А.
– Межа відключення по струму, А: 1-63 А.
– Максимальний струм (до 10 сек.): 80 А.
– Номінальна потужність: 13,9 кВт.
– Вимірюється напруга: 50-400 Вольт.
– Нижня межа відключення по напрузі, В: 120-200 Вольт.
– Верхня межа відключення по напрузі, В: 210-270 Вольт.
– Час відключення по верхній межі, сек, не більше: 0,04 сек.
– Час відключення по нижній межі, сек, не більше: 1 сек. (120-170) 0,06 (<120 В).
– Час затримки включення, сек: 5-600.
– Похибка вимірювання напруги,%: 1.
– Робоча частота, Гц: 50.
– Робоча температура, ° С: -25 ... + 50.
– Ступінь захисту приладу: IP20.
– Розмір на дин-рейці: 3 стандартних модуля.
