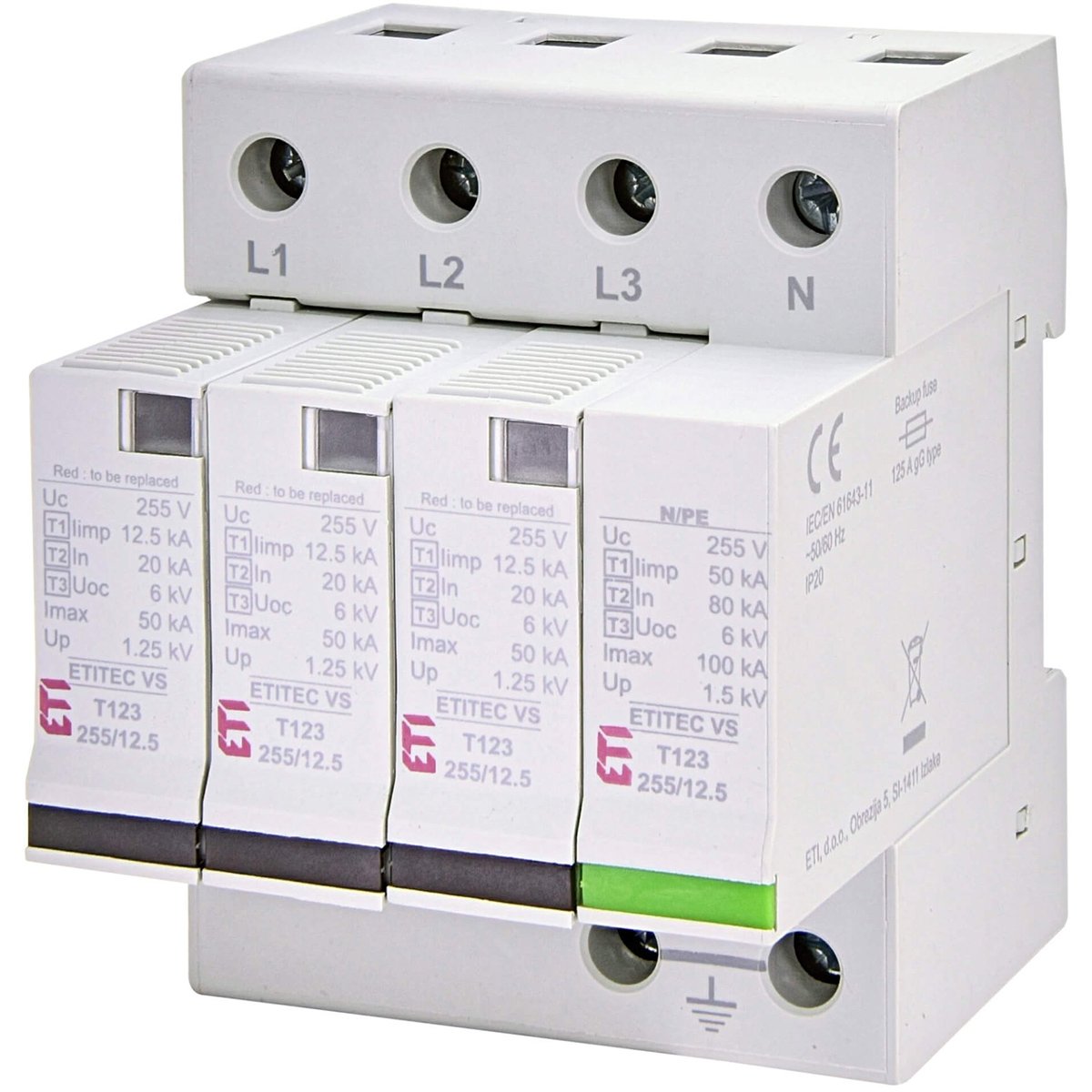

Обмежувач перенапруги тип I+II+III, ETITEC VS T123 255/12,5 (3+1) RC ETI 2442931

Обмежувачі перенапруги без струму витоку ETITEC VS T123 255/12,5 (3+1) RC 2442931 призначені для встановлення всередині об’єктів (будівель). Захист, відповідно до VDE стандарту, позначається як клас B, C, D.
Відповідно до стандарту IEC позначається як категорія I, II, III та EN тип 1, тип 2, тип 3.
Установлюються у головному розподільному щиті для захисту мереж від перенапруги, прямого та непрямого удару блискавки, наведеної та індукованої перенапруги.
У випадку виходу з ладу обмежувача перенапруги спрацьовує тепловий захист та візуальний індикатор, який сигналізує про необхідність заміни пристрою. Заміні підлягає тільки пошкоджений SPD модуль, при цьому немає необхідності заміни базового блоку.

ПЗІП тип моделі: ETITEC VS T123 255/12,5 (3+1) RC групи B+C+D (тип I+II+III)

• Перша цифра в позначенні (1+0), (1+1), (2+0), (3+0), (3+1), (4+0) вказує на кількість варисторів.
• Друга цифра в позначенні (1+0), (1+1), (2+0), (3+0), (3+1), (4+0) вказує на наявність (1) чи відсутність (0) іскрового розрядника.
• RC - сигнальний контакт пошкодження варисторного елемента.

Значення In - вказано на один полюс.

• Тип пристрою: ETITEC VS T123 255/12,5 (3+1) RC
• Клас (IEC/EN/VDE): Т1, T2, Т3/I, II, III/B+C+D
• Тип захисту: 3+1
• Сигнальний контакт RC: ТАК (версія з RC контактом)
• Номінальна напруга (АС) Uо: 230/400V 50-60 Hz
• Номінальний струм розряду(15 imp. x 8/20 μs): 20кА
• Максимальний струм розряду,I max (8/20 μs): 50кА
• Напруга довготривалої роботи, Uc (V AC): 255
• Монтаж: на шину TH 35 (EN 60715)
• Індикація спрацьовування розчіплювача: 1 механічний індикатор.
• Тип мережі заземлення: TT
• Ступінь захисту: IP20

Позначення:

Модель ETITEC VS T123 255/12,5 (3+1) RC
ETITEC VS T123 xxx/12,5 p+c RC
xxx - напруга Uc (max. напруга довготривалої роботи AC), повинна бути вищою, ніж напруга мережі
12,5 - 12,5kA(Iimp по 10/350μs)
p - кількість полюсів з варисторами MOV
c - 0 варисторів MOV на полюсі NPE, 1 газорозрядник GDT (система TT). RC - контакти дистанційної сигналізації пошкодження варистора.

Особливості:

• Захист типу Т1, Т2 та Т3 в одному корпусі.
• Немає струму витоку.
• Дистанційна сигналізація пошкодження варистора (версія з RC контактом).
• Витримує імпульс перенапруги тривалістю 10/350 мкс при струмові 12,5 кА.
• Використання варисторного елемента та газорозрядника дозволяє забезпечити відсутність струмів витоку, а також збільшити термін служби пристрою.

Артикул для замовленя: 2442931
