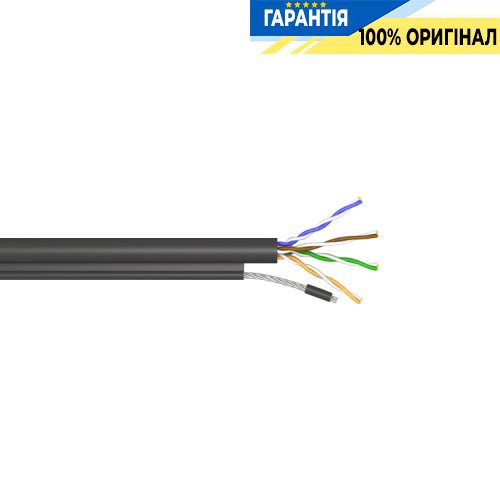

Комп'ютерний кабель Одескабель — КППт-ВП (100) 4х2х0,51 (U/UTP-cat.5E)

Комп'ютерний кабель Одескабель мережевий неекранований (UTP) з можливістю прокладання поза приміщеннями та для підвіски на повітряних лініях зв'язку.
– З тросом.
– Виробник: «Одескабель».
– Призначення: кабель для зовнішньої прокладки.
– Матеріал провідника: мідь.
– Кількість жил: 8.
– Кількість пар: 4 (виті пари).
– Діаметр провідника: 0.51 мм.
– Екран: U/UTP.
– Категорія: 5Е
– Колір: Чорний.

Детальний опис кабеля КПП-ВП (100) 4*2*0,51 (U/UTP-cat.5E) Одескабель

Застосування кабелю

PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт/с. Відповідність вимогам ISO/IEC 11801:2002 EN 50173-1:2002 ANSI/TIA/EIA-568-B.2-2001 IEC 61156-5:2002 ТУ У 31.3-05728730

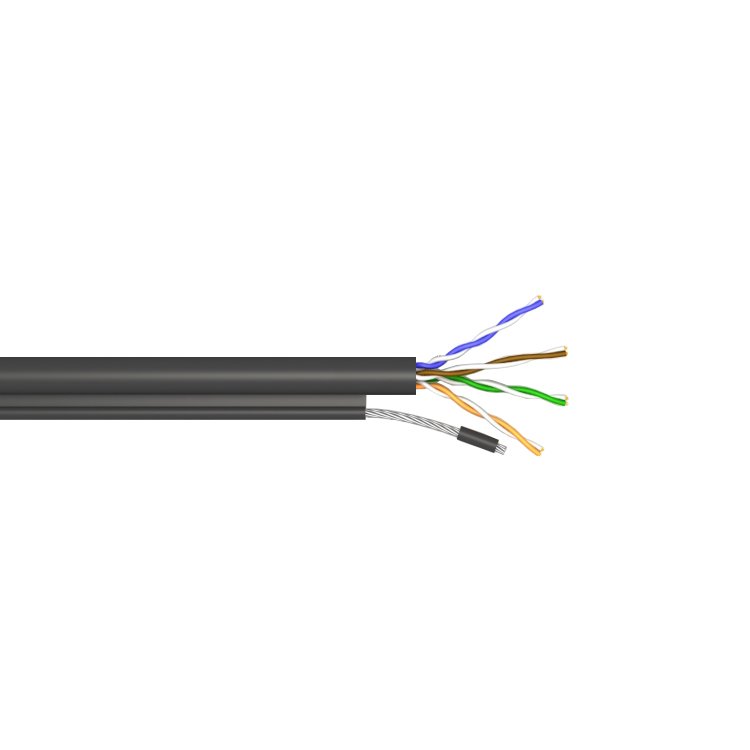

Конструкція кабелю

1. Токопровідна жила: мідний м'який дріт. Діаметр: 0,51 мм (24 AWG).
2. Ізоляція: поліетилен Діаметр провідника: 0,92 мм Пара: 2 скручені разом провідника. Колірна ідентифікація жил: пара 1: біло-синя / синя пара 2: біло-жовтогаряча / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева Сердечник: 4 пари скручені разом.
3. Силовий елемент: сталевий трос Діаметр: 1,5 мм.
4. Зовнішня оболонка: світлостабілізований поліетилен Колір оболонки: чорний Максимальні розміри кабелю: 6,4х11,9 мм

Умови прокладання та експлуатації

Для підвіски на повітряних лініях зв'язку. Експлуатується при частотах до 100 МГц.

Механічні характеристики кабелю

Температурний діапазон:

• Під час монтажу -15 °C ... +60 °C
• Після монтажу -50 °C ... +60 °C

Радіус вигину:

• Під час монтажу не менше 10 x розмірів кабелю
• Після монтажу щонайменше 4 x розміри кабелю
• Електричні характеристики при 20°C
• Зусилля, що розтягує, не більше 1,2 кН
• Опір постійному струму не більше 96 Ом/км
• Опір ізоляції не менше 5 ГОм/км
• Робоча ємність не більше 56 пФ/м
• Швидкість розповсюдження сигналу не менше 0,68 с
• Затримка поширення сигналу трохи більше 534+36/кв. кор. f нс/100 м
• Зміщення затримки на частоті: 100 МГц не більше 45 нс/100 м
• Хвильовий опір в діапазоні частот: 1-100 МГц 100±7 Ом
• Випробова напруга між жилами, (пост. струм, 2 с) 2,5 кВ
• Робоча напруга (пост. струм) 72 В
