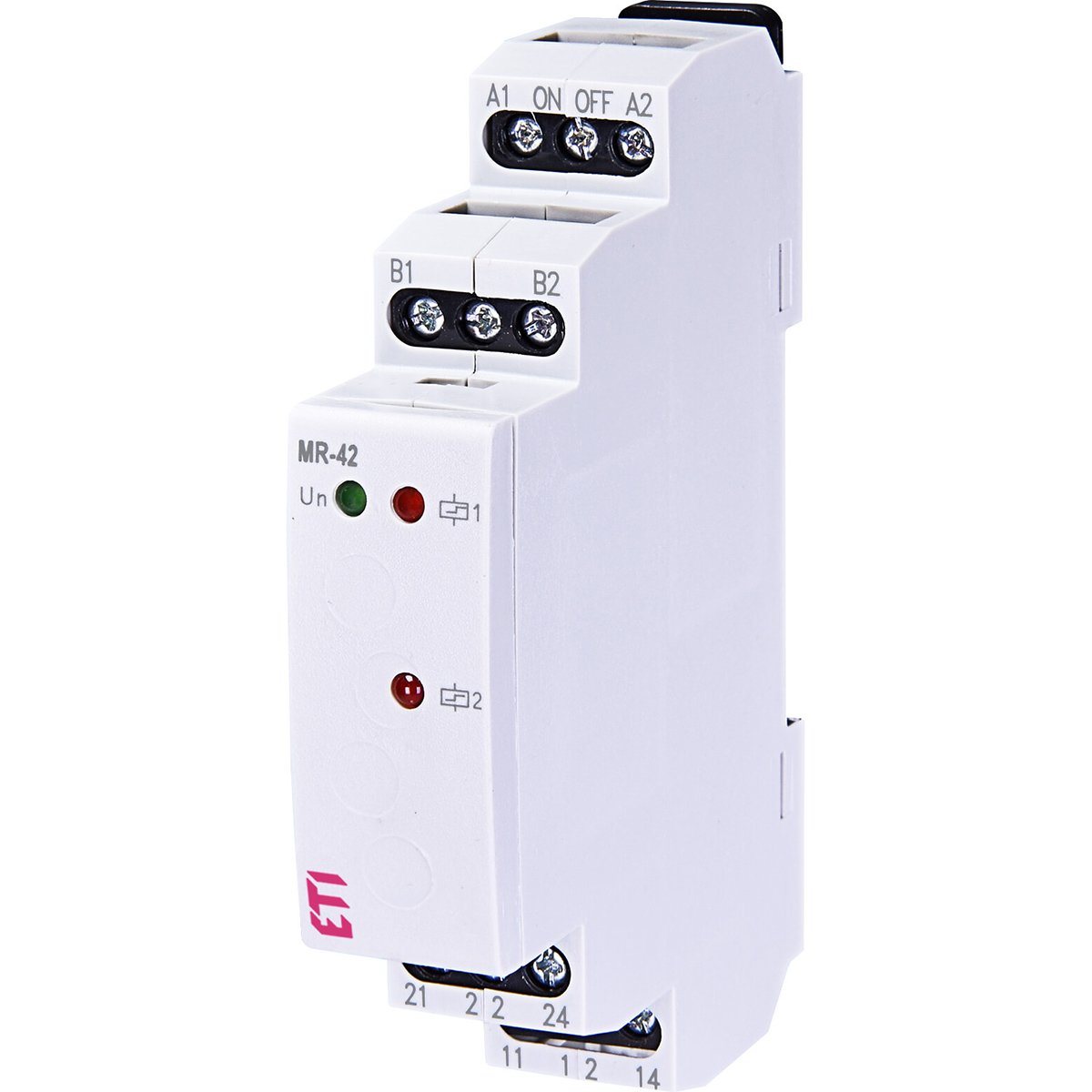

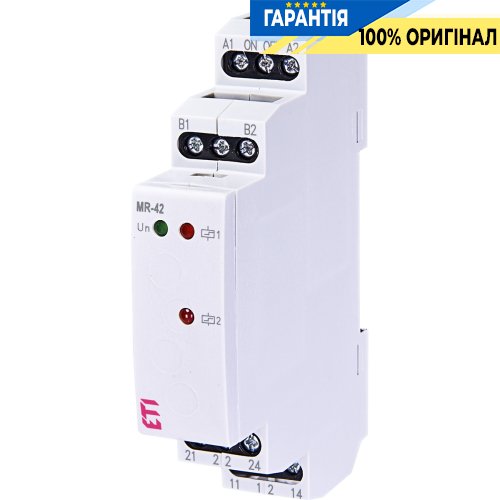

Імпульсне реле з функцією "пам'ять" MR-42 230V AC (2x16A AC1) ETI 2470095

Імпульсне реле ETI MR-42 використовуються для управління обладнанням за допомогою імпульсних сигналів.
При кожній подачі імпульсу відбувається зміна положення контактної групи.
Функції реле MR-42 дозволяють управляти двома групами контактів.

Особливості:

• Напруга живлення : AC 230 V;
• Зберігає в пам’яті поточний стан контактної групи при зникненні напруги живлення, а після відновлення живлення реле повертає контакти в стан, в якому вони були до відключення;
• MR-42: можливість вибору: паралельна робота 2-х контактних груп або крокове реле.

Технічні характеристики:

• Кількість функцій: 2
• Клеми живлення/управління: A1 - A2 / A1 - ON/OFF
• Номінальна напруга: (230V) AC 230V (50-60Гц)
• Кількість контактів: 2P перекидних контакта
• Номінальний струм: 2 x 16A/AC1
• Комутуюча потужність: 4000VA / AC1, 384W / DC
• Комутуюча напруга: 250V AC1 / 24V DC
• Потужність управляючого входу: AC 0.53 VA (AC 230 V)
• Можливість підключення навантаження між А2-ON/OFF: так
• Можливість підключення світлодіодів: (AC 230 V, max.20шт.) - так
• Тривалість управляючого імпульсу мін. 25 мс / макс. :необмежена
• Робочий діапазон температур: -20...+55o C
• Номінальна імпульсна напруга Uimp: 4 kV (живлення-вихід)
• Переріз провідників: 2,5 мм2
• Механічний/електричний ресурс: 3x107 / 0.7x105
• Розміри: 90 x 17,6 x 64 мм
• Відповідність стандартам: EN 61812-1, EN 61010-1

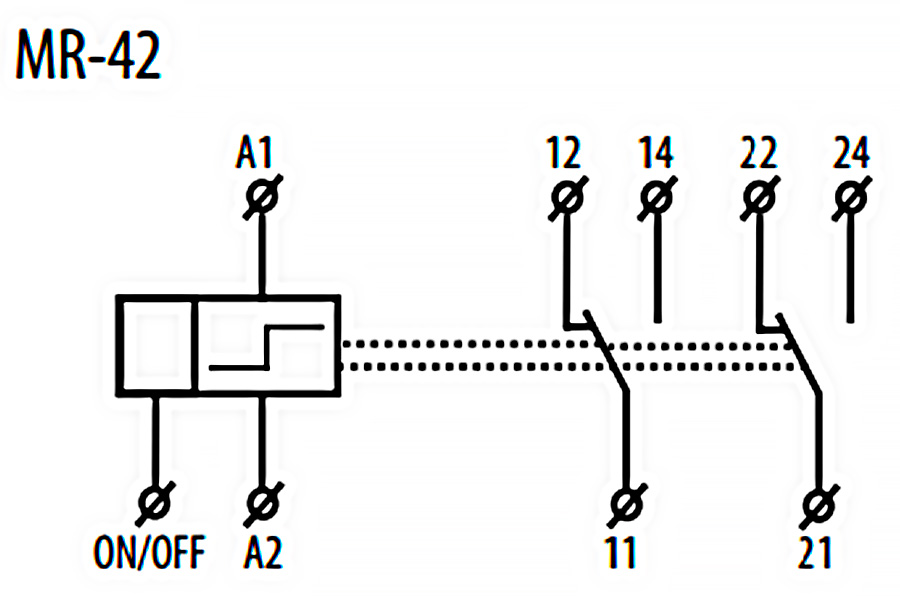

Схема

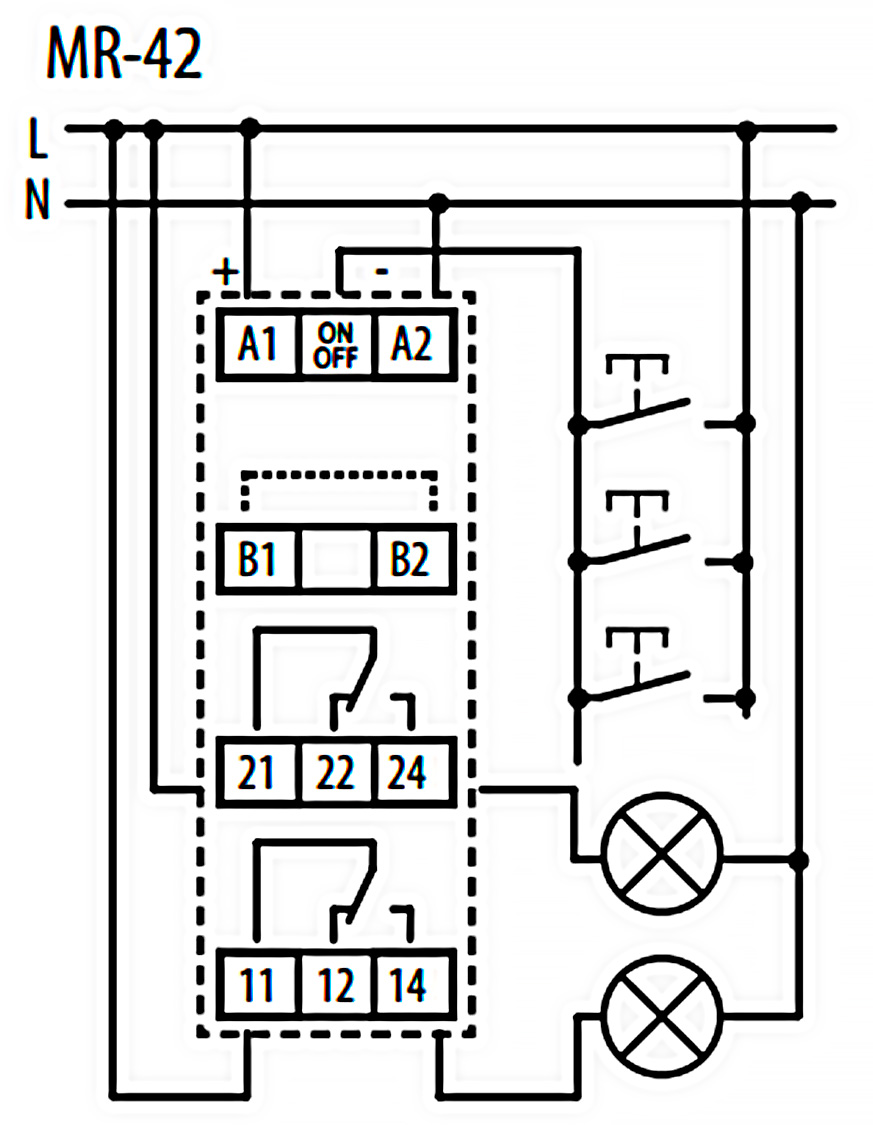

Підключення

• Схема керування освітленням через імпульсне реле за допомогою кнопкових вимикачів

  Схема підключення керування освітленням за допомогою кнопкових вимикачів через імпульсне реле Керування освітленням за допомогою кнопкових вимикачів та імпульсного реле значно спрощує експлуатацію ...
