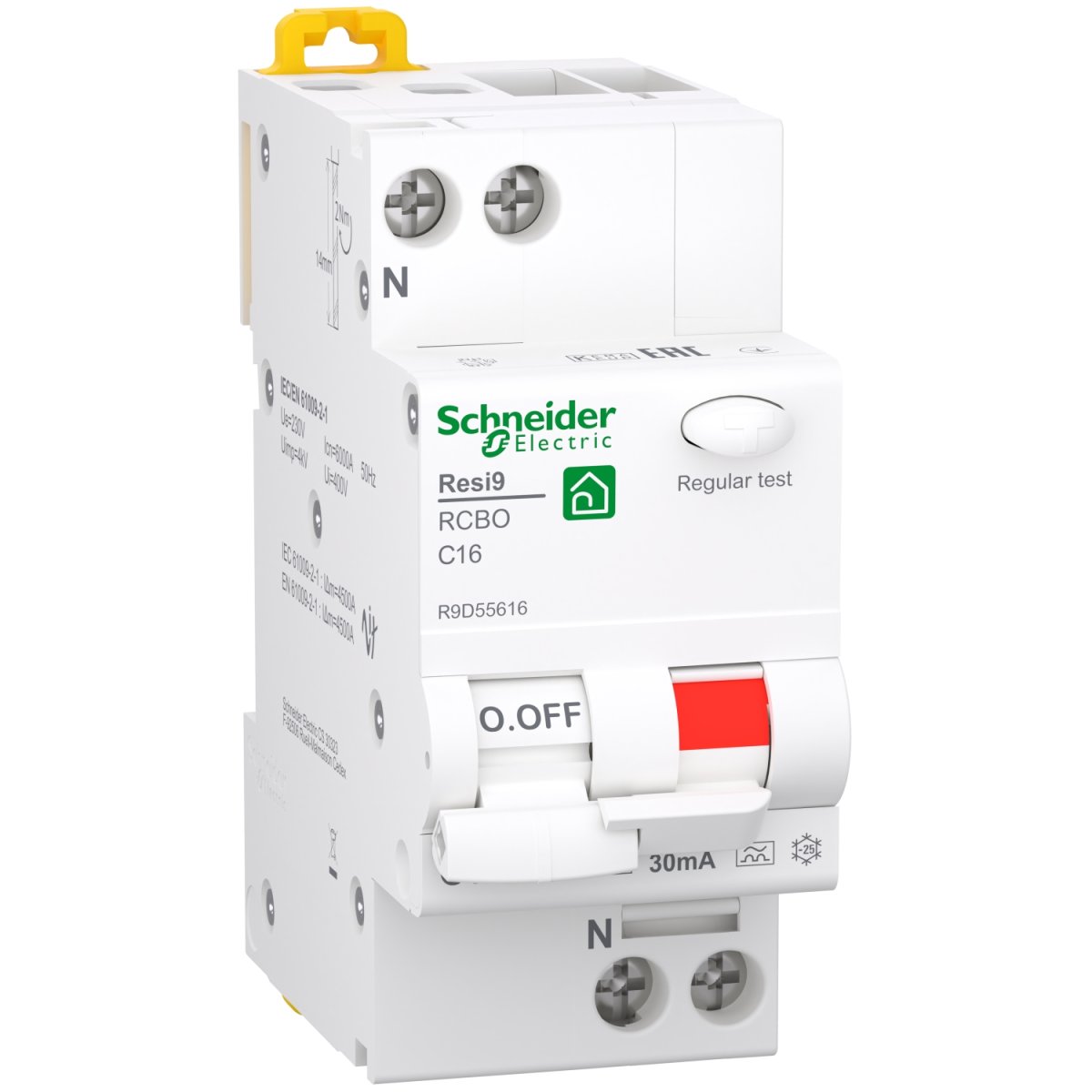

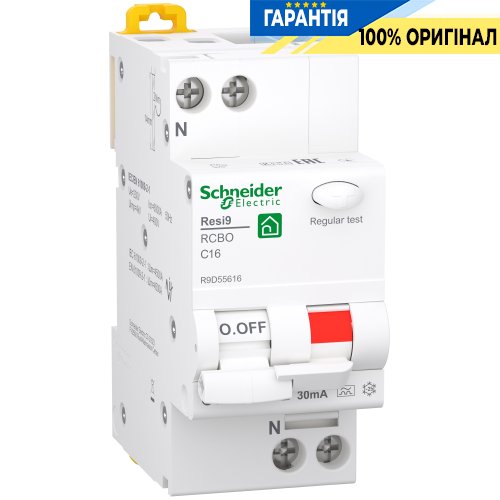

Дифавтомат Schneider Electric Resi9, 1P+N 16А/0,03/A R9D55616

  • Хіт продажу
    Дифавтомат Schneider Electric Resi9, 1P+N 16А/0,03/A R9D55616
    • 8634
      1 809.90грн

    • Розрахунок кошторису під ключ
      Швидко рахуємо за фото або проєктом у Viber / Telegram. Підбираємо оптимальні аналоги без втрати якості.

      Оптова ціна з першого замовлення
      Партнерські умови одразу для виконробів, електриків, дизайнерів та монтажників..

      Повернення залишків без проблем
      Приймаємо надлишки після завершення об'єкта. Повернення або обмін можливе протягом 14 днів з дати відвантаження товару.

      ПДВ та повний пакет документів
      Працюємо з будь-якою формою оплати. Повний пакет документів для бухгалтерського обліку.

      Офіційна гарантія
      Тільки сертифікована продукція із заводською гарантією для здавання об'єктів.

Автоматичний вимикач диференційного струму Schneider Electric Resi9 (діфавтомат) R9D55616 призначений для захисту від ураження електричним струмом при прямому контакті в разі витоку струму на землю, а також для захисту від струмів короткого замикання і струмів перевантаження.

Основні характеристики дифавтомату Шнайдер Електрик

  • Тип мережі: Однофазна.
  • Робоча напруга: 230V ~
  • Кількість місця займаного на дин-рейці: 2 модуля.
  • Номінальний струм: 16 А.
  • Характеристика відключення: С.
  • Тип чутливості: А (Змінний струм і пульсуючий постійний струм).
  • Чутливість до струму витоку: 30 мА

Диференціальний автомат R9D55616 відноситься до типу захисних пристроїв з типом чутливості А (реле чутливо до змінного струму та пульсуючого постійного струму).
Діффавтомат виконує захисну функцію діфреле і автоматичного вимикача.

Функції пристрою

  • Захист людей і тварин від ураження електричним струмом в слідстві витоку.
  • Захист електричних ланцюгів від струмів короткого замикання, від струмів перевантаження і від розриву ланцюга.

Рекомендація

Диференціальні автоматичні вимикачі цього типу застосовуються для захисту: електронних приладів класу I (пральних машин, посудомийних машин, електроплит, сушарок тощо).

Підключення пристрою

Підключення диференційного автоматичного вимикача Resi9 R9D55616 можливо як зверху, так і знизу.
До підключення підійдуть мідні кабелі з монолітної жилою або ж гнучкі проводи з наконечниками.
Для фіксації провідника використовується шліцьова або хрестова викрутка PZ2, а момент затяжки дорівнює 3,5 Н · м.

Додаткові параметри

  • Робоча напруга: 220-230V ~ 50 Гц
  • Магнітний расцепитель: Крива С.
  • Напруга ізоляції (Ui): 400 В змінного струму.
  • Відповідність: ДСТУ Р 51326.1-2010, ДСТУ Р 51326.2.2-99, ДСТУ 31216-2003
  • Номінальна здатність включення та відключення по диференційному струму (IDm): 6000 А.
  • Вміст шкідливих речовин: Відповідно до RoHS
  • Тропічне виконання (МЕК 60068-1): Ступінь 2 (відносна вологість 95% при 55 ° C)
  • Мінімальна робоча напруга кнопки тестування: 187 В змінного струму.

Габаритні розміри дифавтомату Resi9 1P + N

Габаритні розміри диференційного автоматичного вимикача Шнайдер Електрик R9D55616 Resi9

  • Серія: Resi9
  • Тип монтажу: DIN-рейка
  • Пропозиція: Standart
  • Тип пристрою: Дифавтомат
  • Кількість полюсів: 2
  • Тип товару: Дифавтомат
  • Підключення: 2P (1 фаза + N)
  • Характеристика відключення: C
  • Номінальний струм, А: 16
  • Розмір на din-рейці: 2 модулі
  • Тип чутливості ПЗВ: A
  • Струм витоку: 30 mA
  • Типорозмір: Модульний
  • Максимальний струм короткого замикання: 6 kA
  • Напруга мережі: AC (змінний струм)
  • Робоча напруга, V: 230
  • Можливість використання сполучної шини: Так
  • Тип сумісної сполучної шини: PIN (штир)
  • Можливість монтажу додаткових речей: Ні
  • Принцип роботи реле: Електромеханічний
  • Сертифікати: Сертифікація CE – європейська відповідність., Сертифікація ГОСТ, EAC
