Багатофункціональне цифрове реле часу СRD-18 із РК-дисплеєм – призначене для універсального використання у схемах автоматизації, керування та забезпечення затримки увімк./ вимк. навантаження.
Реле оснащене РК-дисплеєм (без підсвічування), який дозволяє встановити час зворотного відліку і відстежити значення часу або часу, що залишився. Є можливість паралельного підключення навантаження (контактора, лампи тощо) між клемами А1-В1.

Особливості:

  • 18 функцій:
    – 4 функції, керовані напругою живлення
    – 14 функцій, керованих входом „В1”
  • Часовий діапазон: від 0,1 до 999 годин.
  • Універсальне живлення 24-240 V AC/DC 50-60 Hz.
  • Ширина модуля 175 мм.
  • При зникненні напруги налаштування зберігаються.
  • Захист від несанкціонованого доступу (функція блокування клавіш).

Технічні характеристики:

  • Кількість функцій: 18
  • Клеми живлення: А1 - А2
  • Клеми управління: А1 - B1
  • Напруга живлення: Ue 24-240 V AC/DC 50 - 60 Hz (±2 Hz)
  • Допустимі відхилення напруги живлення: (-15%; +10%) Ue
  • Часовий діапазон: 0,1 с - 999 годин.
  • Відхилення налаштувань часу: ±5% від шкали.
  • Кількість контактів: 1CO (1 перекидний).
  • Матеріал контакту: AgNi
  • Комутуюча потужність Ie AC: AC-1: 8A (Ue: 240 V); AC-15: 3,0/1,5A (Ue: 120/240 V); DC: DC-1: 8A (Ue: 24 V); DC-13: 2,0/0,22/0,1A (Ue:24/125/250 V).
  • Тривалість управляючого імпульсу (min.): 40 мс.
  • Час перезавантаження (max.): 200 мс.
  • Час спрацювання (max.): 20 мс (DC high); 40 мс (AC high); 100 мс (low).
  • Споживання потужності AC: 0,5 VA (24/48 V); AC/DC: 4 VA (110 - 265 V).
  • Електричний ресурс: 1 х 105
  • Механічний ресурс: 2 х 107
  • LED індикація: червоний LED – індикація стану виходу
  • Частота комутацій при In (max.): 1800 цикл/год.
  • Імпеданс управляючого імпульсу: 300 kΩ
  • Номінальна імпульсна напруга (живлення - вихід) Uimp: IEC 60947-5-1: 2 kV (цикл випробувань IV).
  • Робочий діапазон температур: -10° C ... + 55° C.
  • Температура зберігання: -20° C ... + 65° C.
  • Допустима вологість: 95% Rh без утворення конденсату.
  • Розміри: 17,5 х 85 х 76 мм (1 модуль).
  • Вага: (без упаковки) 85 г.
  • Матеріал корпуса: термопластик; клас горючості UL94 V-0
  • Ступінь захисту: IP20 (для клем), IP30 (корпус).
  • Ступінь забруднення: II.
  • Опір ізоляції UL 508: >2000 MΩ.
  • Монтаж: дин-рейка ТН 35.
  • Відповідність стандартам: EN 61812-1:2011; CE, RoHS

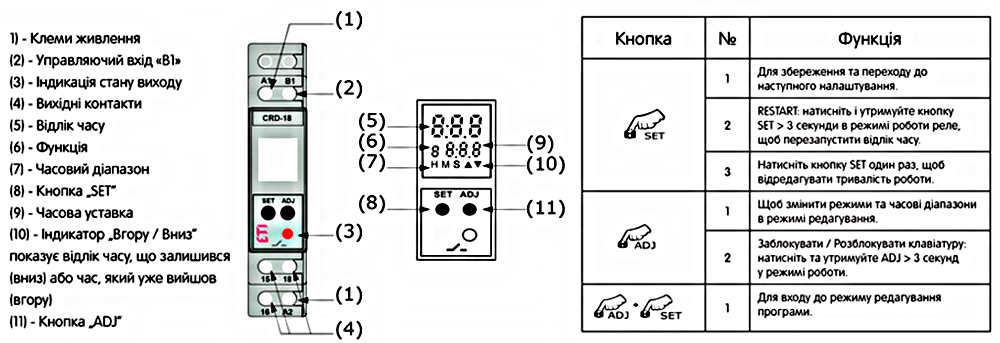

Опис пристрою

Як налаштувати реле CRD-18

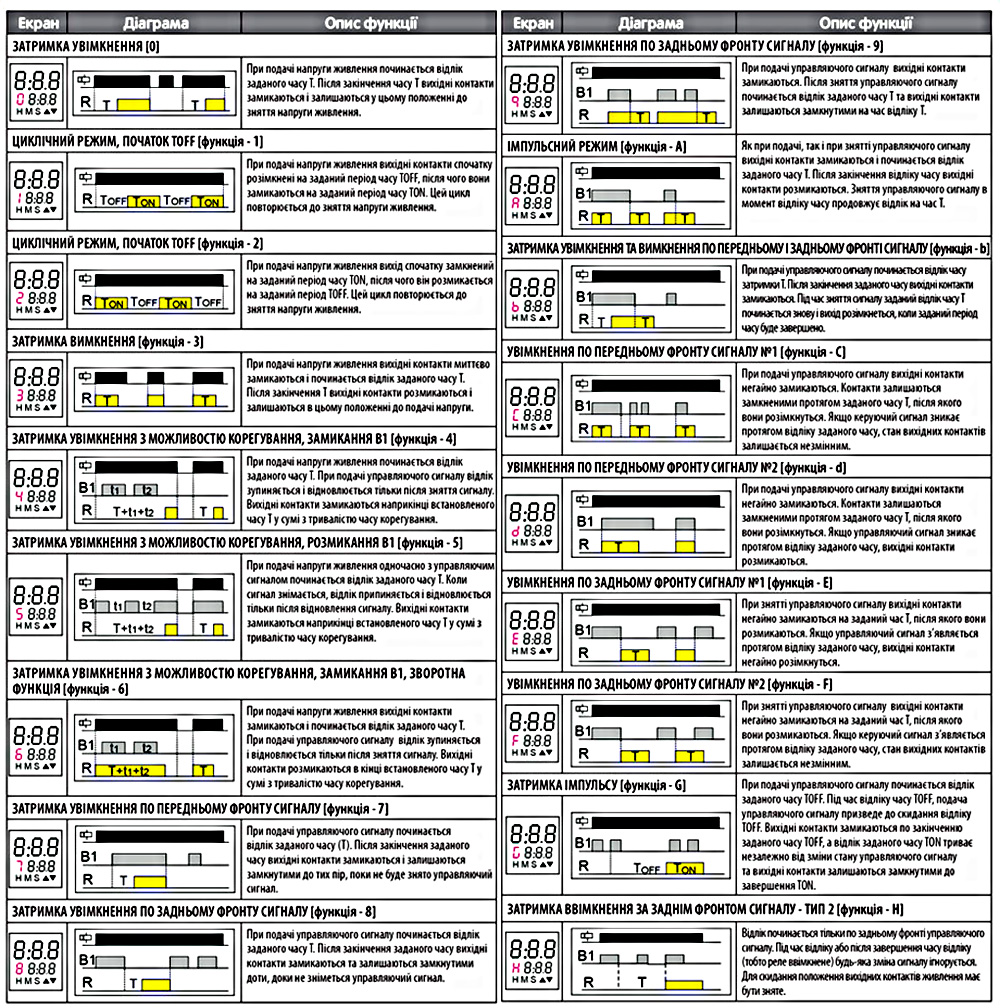

Функції

Функції реле CRD-18

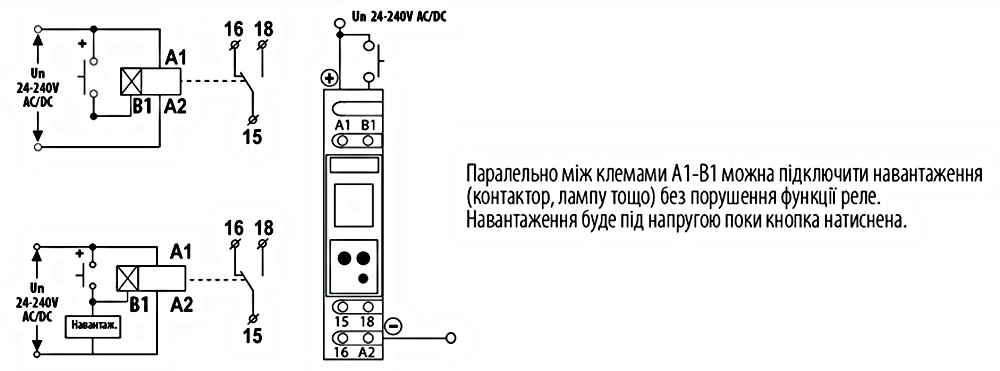

Схема підключення

Як підключити реле CRD-18

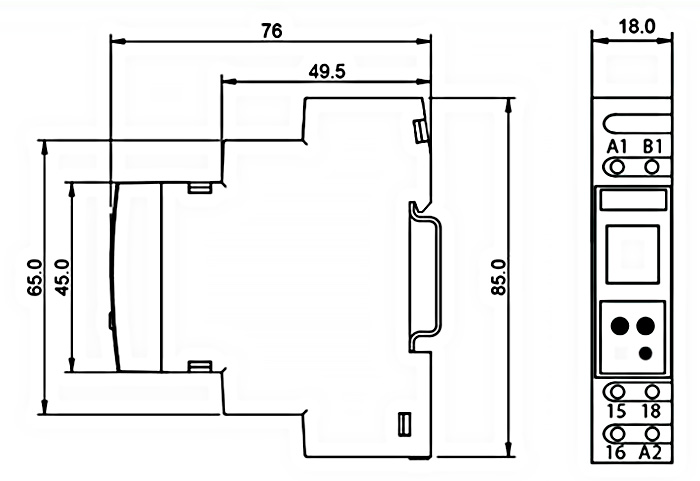

Габаритні розміри

Розміри реле CRD-18

  • Пропозиція: Standart, Professional
  • Особливості: З дисплеєм
  • Тип: Реле часу
  • Тип реле: Таймер електронний
  • Струм котушки управління: AC (змінний струм), DC (постійний струм)
  • Положення контактів: 1 ПК
  • Обладнання: Реле, Реле часу, Таймер
  • Номінальний струм комутації: 8 А
  • Функціональність: Затримка увімкнення, Затримка вимкнення, Мультифункціонал, Циклічний режим
  • Резервне живлення: Ні
  • Дод. контакти: Ні
  • Вага, кг: 0.085
  • Напруга котушки керування (AC): 24V (AC), 28V (AC), 36V (AC), 42V (AC), 48V (AC), 60V (AC), 100V (AC), 110V (AC), 115V (AC), 120V (AC), 125V (AC), 130V (AC), 220V (AC), 230V (AC), 240V (AC)
  • Напруга котушки керування (DC): 24V (DC), 36V (DC), 42V (DC), 48V (DC), 60V (DC), 100V (DC), 110V (DC), 115V (DC), 120V (DC), 125V (DC), 130V (DC), 220V (DC), 230V (DC), 240V (DC)
  • Місце встановлення: DIN-рейка
  • Матеріал контакту: AgNi
  • Сертифікати: Сертифікація CE – європейська відповідність.
