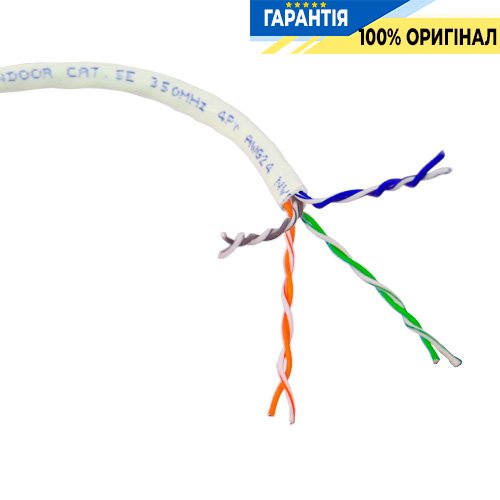

Комп'ютерний кабель Одескабель — UTP - категорія 5е, (4 пари 2х0,50)

Технічні параметри комп'ютерного проводу UTP Одескабель:

– Провід (кабель) «вита пара» для стаціонарного прокладання комп'ютерної мережі всередині приміщень.

Технічні характеристики

– Виробник: Одеський завод (Одескабель)
– Марка виробника: КПВ-ВП
– Тип: U/UTP (не екранований)
– Кількість жил: 8-жильний (4 пари 2х0,50)
– Категорія: 5Е

Конструкція дроту:

– Струмопровідна жила: мідний м'який дріт
– Діаметр: 0,50 мм (24 AWG)
– Ізоляція: поліетилен. – Діаметр провідника: 0,96 мм. – Пара: 2 скручених разом провідника
– Максимальний діаметр кабелю: 5,9 мм. – Сердечник: 4 пари скручені разом

Колірна ідентифікація жив:

– пара 1: біло-синя / синя
– пара 2: біло-жовтогаряча / помаранчева
– пара 3: біло-зелена / зелена
– пара 4: біло-коричнева/коричнева

Ізоляція дроту:

– Зовнішня оболонка: полівінілхлоридний пластикат (ПВХ) або LS0H-компаунд
– Колір оболонки: білий (ПВХ), оранжевий або синій (LS0H)

Умови прокладання та експлуатації:

– Комп'ютерний провід марки КПВ-ВП (Одеський завод) використовується для стаціонарного прокладання усередині будівель, станцій, споруд, апаратури. Експлуатується при частотах до 350 МГц.

Механічні параметри комп'ютерного проводу КПВ-ВП:

Температурний діапазон:
– Під час монтажу -10 °C ... +60 °C
– Після монтажу -20 °C ... +60 °C
Радіус вигину:
– Під час монтажу ≥ 8 x діаметрів кабелю
– Після монтажу & # 8805; 4 x діаметрів кабелю
– Розтягувальні зусилля: ≤ 85 Н

Електричні характеристики при t=20°C:

Опір постійному струму: & # 8804; 96 Ом/км
Опір ізоляції: ≥ 5 ГОм/км
Робоча ємність: & # 8804; 56 пФ/м
Швидкість поширення сигналу: & # 8805; 0,68 с
Затримка розповсюдження сигналу: & # 8804; 534+36/& нс/100 м
Зміщення затримки на частоті: 100 МГц & # 8804; 45 нс/100 м
Хвильовий опір у діапазоні частот:
– 1-100 МГц 100±7 Ом
– 100-350 МГц 100±10 Ом
Випробувальна напруга між жилами, (пост. Струм, 2 с): 2,5 кВ
Робоча напруга (пост. Струм): 72 В
